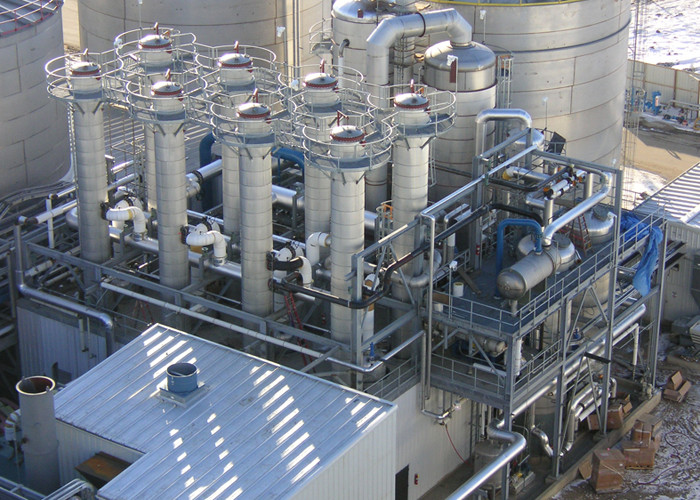

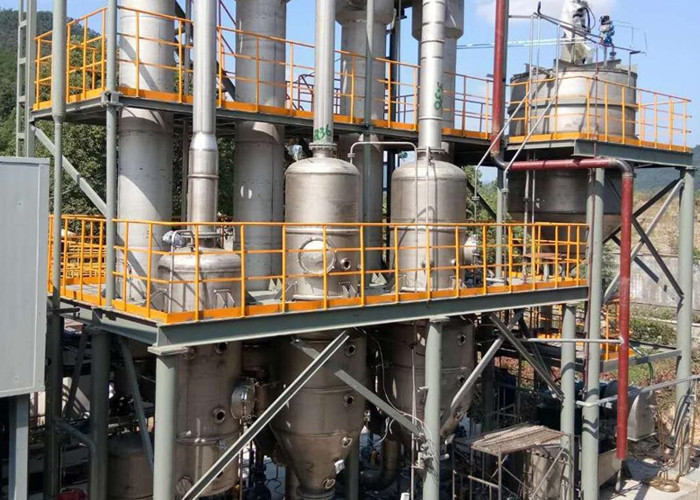

Vaporisateur à faible bruit de TVR de niveau dans l'industrie des boissons de nourriture

Vaporisateur fait sur commande de niveau à faible bruit de plat de TVR dans l'industrie de nourriture et de boissons

Récompression thermique de vapeur (TVR)

Employez l'énergie précieuse intelligemment et multipliez-vous

Les constructions thermiques de récompression de vapeur selon le même principe que l'alternative mécanique, mais des utilisations seulement une partie de la vapeur en résultant pour chauffer le système. La compression de la vapeur pour la récupération de chaleur a lieu dans une pompe de jet de vapeur. Ceci est habituellement conçu pour un point spécifique et des travaux de fonctionnement selon le principe de pompe à jet. Les économies d'énergie en résultant correspondent dans de nombreux cas environ à une étape supplémentaire de vaporisateur.

APPLICATION

Le vaporisateur TVR à couche descendante fournit un système complètement automatique et continu d'évaporation. Le vaporisateur TVR à couche descendante convient à la production de la gamme des produits complète. Le système est détail de client conçu, et donc disponible pour un large éventail de compositions et de capacités du produit.

POINTS CULMINANTS

La longue production cadence en raison des niveaux hygiéniques élevés

Technologie prouvée

Entièrement nettoyable (nettoyage en place)

PRINCIPE DE FONCTIONNEMENT

Le vaporisateur TVR à couche descendante est alimenté du secteur de processus humide. Du réservoir d'équilibre le produit est chauffé au moins à la température de ébullition du premier calandria, selon les exigences de produit fini. Ceci peut être fait par les échangeurs de chaleur de plat, l'échangeur de chaleur tubulaire et/ou les appareils de chauffage directs au moyen des vapeurs condensat et excédentaires, de la vapeur et/ou de l'eau chaude. Après le processus de chauffage le produit est alimenté au premier calandria où le produit commence à s'évaporer. Le vaporisateur fonctionne accordant le principe à couche descendante, ainsi il signifie que le produit et la vapeur passent vers le bas par les tubes. Au fond, le concentré tombe vers le bas et de la vapeur est sucée dans le séparateur, par lequel les gouttelettes plus petites de concentré soient séparées de la vapeur. Le produit concentré est pompé au prochain passage, par lequel le produit concetrated encore. Après passage final de calandria le produit est pompé, selon le produit et les propriétés exigées de concetrate, à un prochain calandria, concentrent des réservoirs du dessiccateur ou par l'intermédiaire d'un refroidisseur instantané aux réservoirs de cristallisation. Car la quantité d'évaporation de l'eau est limitée et la différence exigée de la température est relativement haute, la vapeur est employée en tant que force d'entraînement. Ceci désigné sous le nom de la récompression thermique de vapeur (TVR). Selon la capacité et le produit spécifique a besoin du nombre d'étapes et des compresseurs thermiques sont définis. Un contrôleur de densité dans l'écoulement de concentré est employé pour placer l'écoulement de vapeur au compresseur thermique.

Comment travail thermique de vaporisateurs de récompression de vapeur

Pour réduire la consommation d'énergie, la vapeur d'eau d'un vaporisateur est entraînée et comprimée avec la vapeur à haute pression dans un compresseur thermique ainsi elle peut être condensée dans l'échangeur de chaleur de vaporisateur. La pression résultante est intermédiaire à celle de la vapeur motrice et de la vapeur d'eau. Un compresseur thermique est semblable à un éjecteur d'air de jet de vapeur utilisé pour maintenir le vide dans un vaporisateur.

Seulement une partie de la vapeur d'un vaporisateur peut être comprimée dans un compresseur thermique avec le reste condensé dans l'échangeur de chaleur de prochain-effet ou un condensateur. Un compresseur thermique est normalement utilisé sur un vaporisateur de simple-effet ou sur le premier effet vaporisateur d'un double ou de triple-effet pour réduire la consommation d'énergie. Comme la récompression mécanique, la récompression thermique s'applique à de bas liquides bouillir point de hausse et à températures différentielles faiblees-à-modérées dans l'échangeur de chaleur pour réduire au minimum le taux de compression.

Le vaporisateur de double-effet avec la récompression thermique exige 33% moins de vapeur que le double effet conventionnel. Essentiellement, l'utilisation de vapeur pour le double effet avec la récompression thermique est comparable à celle d'un vaporisateur de triple-effet.

Les MVR et le coût de fonctionnement triple d'équipement d'évaporation d'effet comparent :

FAQ

Quelle est la différence entre un vaporisateur de MVR et de TVR ?

La MVR est un système mécanique de récompression de vapeur, source d'énergie est puissance/électricité, consommation d'énergie très basse

TVR est une source d'énergie thermique de système de récompression de vapeur est la vapeur, personne à charge de consommation d'énergie sur le nombre d'étapes (calandrias) d'évaporation.

Pourquoi employez un vaporisateur à couche descendante ?

Le vaporisateur à couche descendante est une manière douce d'enlever l'eau d'une manière très de rendement optimum. Petite empreinte de pas pour l'évaporation élevée.

Comment pouvez haut vous entrent en solides totaux ?

Ce dépend très du type de produit, tous les produits doit être individuellement considéré, en grande partie la viscosité et la viscosité déterminera les solides totaux.

Fait la viscosité ont un impact sur la possibilité pour employer un vaporisateur ?

Oui, la viscosité est un facteur très critique pour une bonne évaporation, le produit doit être pompable.

Quels un peu produits pouvez-vous courir sur un vaporisateur à couche descendante ?

Presque tous les liquides pompables et produits solubles peuvent être courus sur un vaporisateur à couche descendante.

Paramètres thermiques de crystalliseur d'évaporation de récompression de vapeur :

Évaporation (t/h) 0.5-4

Évaporation 0.2x de la consommation de vapeur (t/h)/mètre crus de trois-effet

Pression crue de vapeur (MPA) 0.2-0.4

Rapport de consommation d'énergie de vapeur (t/t) 0,02

Évaporation du courant électrique (kilowatt) (28-62) x

Le compresseur fournit la température ambiante 10-40℃

Température ambiante d'évaporation 40-80℃
