Vaporisateur mécanique de MVR de récompression de vapeur

Récompression mécanique de vapeur (MVR) pour l'évaporation de lessive noire de pulpe de papier

LESSIVE NOIRE DE PULPE DE PAPIER

« La lessive noire » est un sous-produit de pulpe des moulins qui font des produits à partir des arbres, tels que le papier. Elle est actuellement employée pour récupérer faire cuire des produits chimiques et pour produire la vapeur à haute pression utilisée dans la pulpe et le processus de fabrication du papier. Elle se compose d'ingrédients différents de ces processus tels que la lignine, l'hémicellulose, l'hydroxyde de sodium (NaOH) et le sulfure de sodium (Na2S). Le composé de lignine en lessive noire peut être employé pour faire le combustible organique mais il peut être cher de produire et remplit de combustible ainsi fait à partir de elle n'est pas très commun.

Cependant, et selon l'agence internationale de l'énergie (aie), l'avenir d'employer la lessive noire comme carburant promet et on le voit comme carburant le plus important de cinquième sur terre !

Évaporation de lessive noire

· La lessive noire récupérée de la réduction en pulpe contient 14-17% matières solides dissoutes

· Ces solides se composent environ de 1/3 de produits chimiques inorganiques qui étaient dans la boisson alcoolisée blanche se sont ajoutés au digesteur

·L'autre 2/3 comprennent les produits chimiques organiques extraits à partir du bois

·La lessive noire doit être concentrée à au-dessus des solides de 60% de sorte qu'elle brûle sans carburant supplémentaire

Conditions d'opération de base

· Utilisation efficace d'énergie

·Séparation efficace de vapeur d'eau de lessive noire

·Séparation appropriée de méthanol, grande - savon d'huile

·Concentration de lessive noire à 75-85% solides secs

Évaporation

Mission :

Évaporation de la lessive noire faible pour séparer l'eau et pour créer une lessive noire produit-forte combustible

Les trois processus principaux qui se produisent dans le vaporisateur sont :

Liquor+heat noir          ⇒       Lessive noire + eau + vapeur fortes

Condensat + vapeur    ⇒       Condensat propre + sale + NCG

Lessive noire                   ⇒       Lessive noire + savon (seul bois tendre)

Comment atteindre 80-85% solides secs ?

En raison du de grande viscosité

- Député britannique-vapeur comme milieu de chauffage

- ℃ de la température 175 de boisson alcoolisée dans le concentrateur final

Temps de conservation de boisson alcoolisée

- agir de vaporisateur également comme un LHT-réacteur

Matériau de construction duplex

le contenu à hauteur d'alcali peut causer la corrosion sous tension (le SCC)

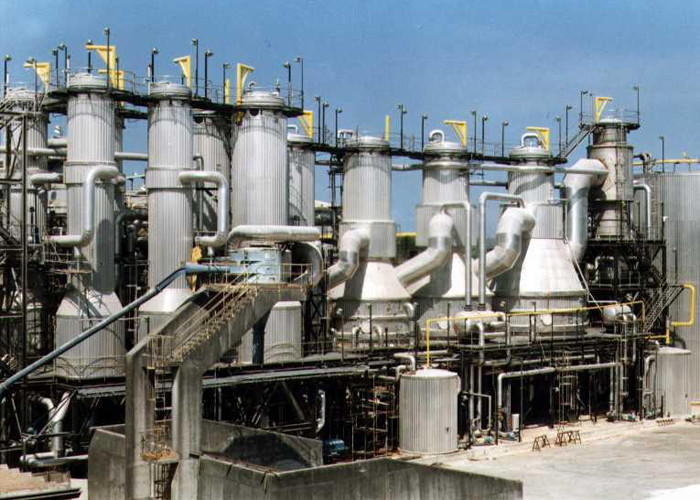

vaporisateur et concentrateur à multiple effet

Des usines d'évaporation bien-sont prouvées dans les installations autour du monde. Il y a un grand choix de configurations et de modèles disponibles – des pré-vaporisateurs aux trains à multiple effet d'évaporation – pour satisfaire les besoins d'évaporation même plus provocante de fabrique de pâte à papier ou d'usine effluente

L'avantage principal aux vaporisateurs à multiple effet est l'utilisation des surfaces de chauffage prouvées de lamelle pour le rendement élevé et la fiabilité.

pp-évaporation-usine-lamelle

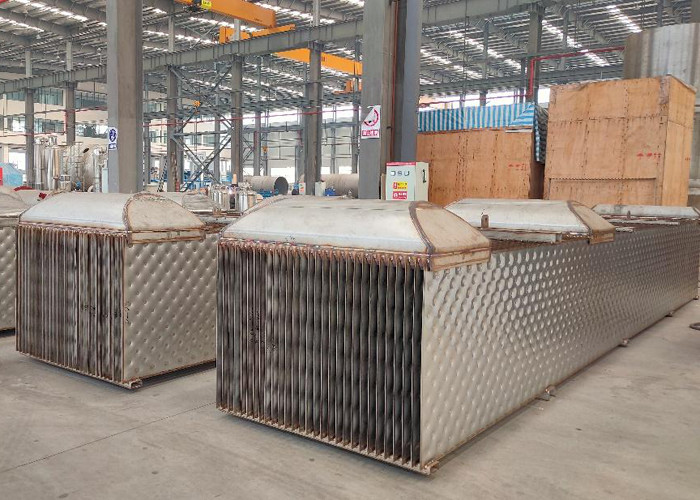

Usine d'évaporation lamellaire

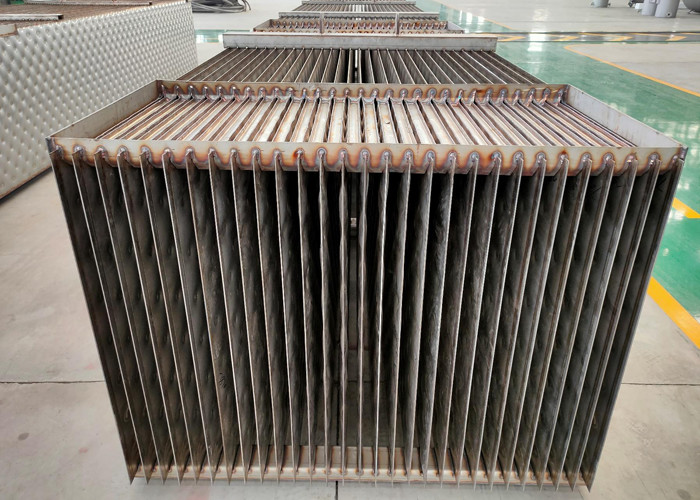

surface de chauffage de lamelle

Avantages

Rendement énergétique pour des coûts réduits

Les plus hautes boissons alcoolisées sèches de solides avec la disponibilité maximum utilisant la technologie de cristallisation

Les condensats réutilisables les plus propres utilisant la quantité minimum de vapeur

La plus basse consommation de vapeur et d'électricité

Autonettoyant

Tolérez même la graduation non-soluble

Équipement critique pour la fabrique de pâte à papier chimique

L'évaporation de lessive noire est une part essentielle du processus de récupération chimique car elle concentre de manière significative la matière solide sèche en lessive noire de sorte que la boisson alcoolisée puisse être effectivement brûlée dans la chaudière de récupération. L'eau enlevée de la boisson alcoolisée peut être isolée et traitée de sorte qu'elle puisse être réutilisée dans le moulin – réduction des conditions d'eau douce, effluents, et épargne de l'argent.

Les vaporisateurs et les concentrateurs, avec leurs surfaces de chauffage de lamelle, sont à même de traiter les boissons alcoolisées ou les effluents à cuire épuisés de moulin utilisant la quantité minimum d'énergie tout en maximisant les solides secs de produit, la disponibilité d'usine, et la qualité condensat. Les surfaces de chauffage de lamelle sont en soi non-graduation. Ceci permet l'utilisation de diverses sources de chaleur à l'intérieur de la lamelle, permettant au moulin de choisir la connexion de processus la plus de rendement optimum.

Franchissement des défis de l'évaporation sèche élevée de solides

La lessive noire est une solution complexe de l'eau, organique, et les composants inorganiques. Cette composition varie du moulin pour fraiser, ainsi le système d'évaporation doit être flexible dans la conception au-dessus d'un large éventail de paramètres d'emploi. Les propriétés physiques du changement de lessive noire de manière significative quand il est concentré. La lessive noire concentrée a de grande viscosité, qui peut poser des problèmes significatifs avec l'encrassement si ces caractéristiques ne sont pas expliquées dans la conception de système.

Les systèmes utilisent la technologie de cristallisation pour fabriquer le plus haut produit sec de solides avec le temps d'arrêt minimum pour le lavage et le nettoyage des internals d'équipement. Comme option, des systèmes pour traiter la boisson alcoolisée pour réduire sa viscosité, et les systèmes pour mettre le calcium hors tension dans la lessive noire pour empêcher mesurer, peuvent être intégrés directement dans l'usine d'évaporation.

Strip-teaseuse entièrement intégrée

La strip-teaseuse fait partie du système à multiple effet de vaporisateur. Typiquement, la source de chaleur pour la strip-teaseuse est de l'effet #1 et les vapeurs de strip-teaseuse sont en vigueur #2 condensés pour maximiser le rendement énergétique.

Conception non moussante

L'intérieur et le vaporisateur de processus se fonde sur une couche descendante de circulation de boisson alcoolisée au-dessus de la surface de la lamelle. Ceci assure de basses vitesses de vapeur et bas taux de cisaillement à l'intérieur du vaporisateur, qui élimine la génération de mousse dans des applications difficiles.

Non-branchement de la conception

La distribution uniforme de boisson alcoolisée de la boisson alcoolisée au-dessus des lamelles, et la redistribution continue de la boisson alcoolisée créée par la forme embrévée de la surface de lamelle, assurent une surface de chauffage complètement mouillée et éliminer la graduation ou la surconcentration locale de la boisson alcoolisée. La surface de chauffage de lamelle s'assure que la graduation soluble dans l'eau peut être enlevée par un lavage simple de dilution, éliminant le besoin de pannes longues et coûteuses pour le nettoyage.

Distribution maximum – pompage de minimum

La conception du vaporisateur profite pleinement de la surface de chauffage de lamelle pour optimiser la distribution de boisson alcoolisée et les écoulements internes de circulation. Ceci a comme conséquence l'excellentes couverture et distribution de la boisson alcoolisée au-dessus de la surface de chauffage entière avec la puissance de pompage minimum – capital économisant et coûts énergetiques.
