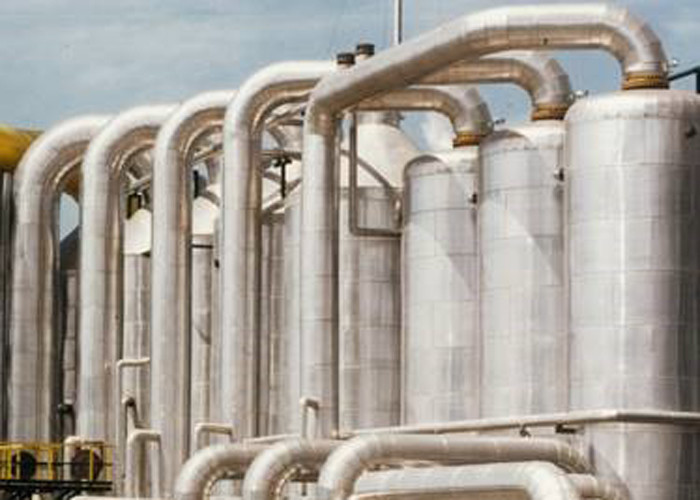

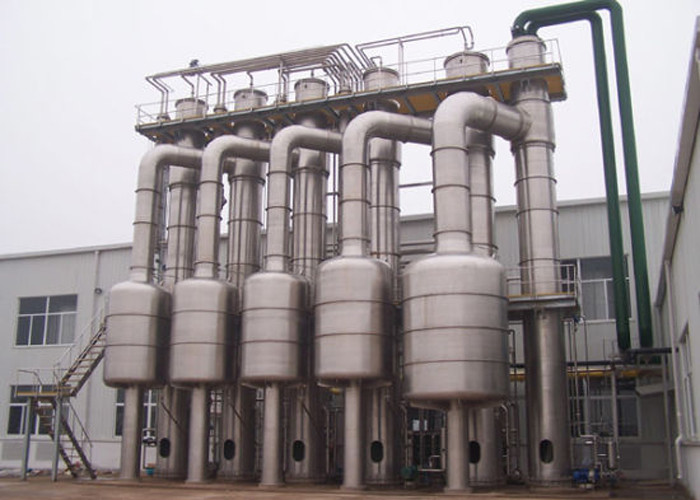

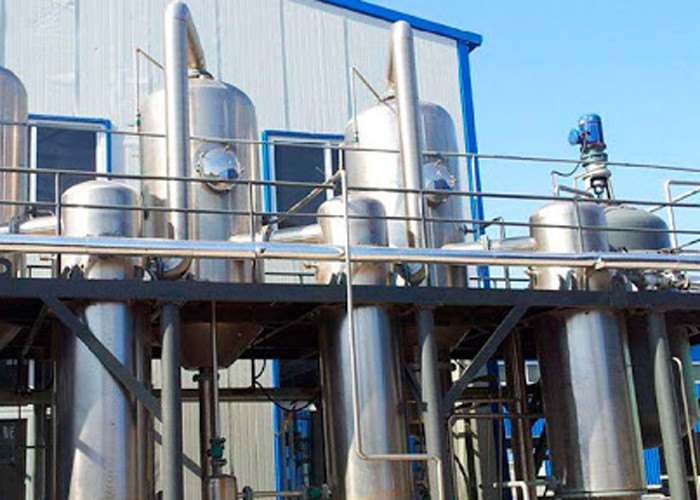

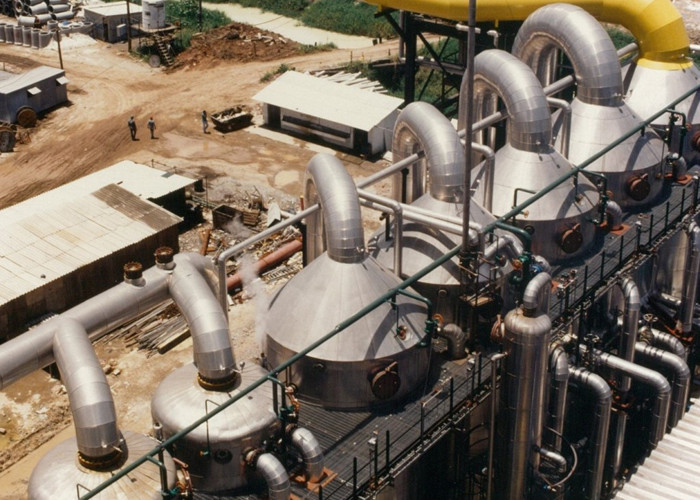

Système multi de vaporisateur de MVR de circulation forcée d'effet

Vaporisateur multi adapté aux besoins du client industriel de MVR de circulation forcée d'effet

Description :

L'évaporation est le processus employé pour concentrer une solution en enlevant le dissolvant (principalement l'eau) sous une forme épurée par l'application de la chaleur.

L'évaporation est l'opération d'unité par laquelle du dissolvant est évaporé de la solution en bouillant le liquide dans le navire approprié et en retirant la vapeur, laissant un résidu liquide concentré.

Vaporisateur multi d'effet

L'évaporation d'effet multiple demeure l'une des méthodes populaires employées pour la concentration des solutés.

Le facteur en chef influençant l'économie d'un système de vaporisateur est le nombre d'effets.

En augmentant le nombre d'effets nous pouvons augmenter l'économie d'un système de vaporisateur.

Le premier effet d'un vaporisateur d'effet multiple est l'effet auquel la vapeur crue est Fed.

Vapeurs obtenues à partir du premier acte d'effet comme milieu de chauffage pour un autre effet.

TVR ou la MVR est employé dans des vaporisateurs d'effet multiple pour employer les vapeurs mortes.

Pour le maximum de vaporisateur un temp de ébullition est 80℃ dans la première phase et le 40℃ dans le bout

Dans le vaporisateur d'effet simple une vapeur est fournie pour chauffer le liquide. Toute la chaleur n'est pas transférée à partir de la vapeur. Ainsi le reste de la chaleur est gaspillé. Pour employer l'efficacité de la chaleur, le vaporisateur de connexions sont faits de sorte que la vapeur d'une boîte d'effet serve de milieu de chauffage au prochain effet.

L'alimentation diluée écrivent le premier effet où elle est partiellement concentrée ; alors elle coule dans le deuxième effet pour la concentration supplémentaire et bientôt. La concentration finale est faite dans le dernier effet.

Dans le premier effet on alimente la vapeur que crue en laquelle la pression de vapeur est le plus haut P1, le deuxième effet a p2.

P1>p2. Le >p> ...... P, n est le nombre d'effets. Ce gradient de pression est maintenu par la pompe à vide et le condensateur.

Selon inférieur dans la pression de vapeur, point d'ébullition de liquide également abaissé en tant que mouvement liquide.

Paramètres :

Structure :
Le vaporisateur à couche descendante à multiple effet se compose (premier-effet, deuxième-effet, troisième-effet) des séparateurs et des vaporisateurs et des préchauffeurs, condensateur et pompe à vide, pompe d'alimentation, pompe de circulation, pompe de décharge, pompe à eau condensée, canalisation et des garnitures, etc. Il est équipé de la boule de nettoyage de pulvérisation de CIP, mesure de vide, thermomètre, indicateur de pression, et ainsi de suite.

Caractéristiques :
1. Il peut être également employé ainsi que le vaporisateur et le crystalliseur coercitifs de circulation pour traiter la concentration et la cristallisation de produit du matériel mesuré visqueux et facile élevé.
2. Il est caractérisé par rendement élevé de la conduction de chaleur, de la consommation etc. de puissance faible.
3. Il peut extensivement employer la chaleur de gaspilleur (telle que l'air chaud du dessiccateur et la fumée), la chaleur restante (de l'eau de condensation, de l'eau de processus et de la vapeur instantanée) pour former une unité de machine d'évaporation de chaleur résiduelle.

Caractéristique :
1. capacité d'évaporation : De 500Kg/h à 80T/h
2. matériel : Acier inoxydable 304 ou acier inoxydable 316L ;
3. pleine évaporation fermée de température de processus, rapide et basse ;
4. les tuyaux intérieurs sont miroir polissant les tuyaux sanitaires sans couture, ainsi il n'est pas facile coller matériel sur le tuyau. Il est facile pour le nettoyage ;
5. basse consommation de vapeur : la vapeur 1kg peut évaporer 3.5-4 kilogrammes d'eau ;
6. la basse température d'évaporation : une partie de vapeur secondaire peut être inhalée dans l'appareil de chauffage de simple-effet par la pompe de pression chaude de type pulvérisateur. Ceci utiliserait pleinement la chaleur et la température d'évaporation est basse.
7. grand taux de concentration : adoptez l'évaporation à couche descendante, il fait le liquide matériel avec une plus grande viscosité soient faciles couler qu'et s'évaporer, mesurer dur, temps court de concentration, le taux de concentration peut atteindre à 1 : 5.
8. Cet équipement peut réaliser la production automatique, la gestion-système intellectuelle, qui est conforme à la norme de GMP.
9. Peut être conçu dans le processus technologique différent selon les différentes caractéristiques des matériaux et des différents besoins des utilisateurs.

Applications :

Les vaporisateurs d'effet multiple sont très utilisés dans les secteurs suivants selon la condition. Traitement effluent : Les industries comme les industries alimentaires etc. chimiques, pharmaceutiques, de textile, de teinture, de brasseries, d'automobiles, de lait, produit des effluents de processus qui sont nocifs à l'environnement. Ces effluents se composent généralement de l'eau en montant considérable et déchets (contaminants). En évaporant l'eau de l'effluent utilisant MOI résultats de système dans la réutilisation de l'eau.

Dessalement : Le rejet du RO (osmose d'inversion) ont une énorme quantité d'eau. Avec MOI l'eau peut être réutilisée.

Industrie de Pharma d'industrie chimique : Pour la production du produit la concentration désirée est exigée ou le besoin désiré de matériel d'être séparé. Utilisant MOI le système concentration désirée est réalisé.

Industrie de lait : Du lait peut être concentré dans JE système.

Sugar Industry : Le jus de canne de sucre peut être concentré avec MOI système.

Les industries alimentaires : La concentration en jus de tomates, saucisses, concentration en jus de fruit peut être faite dans MOI système.

Avantages : L'évaporation peut être réalisée avec la basse consommation de la source de chaleur
