Vaporisateur à couche descendante de vide de MVR pour les eaux usées, eaux d'égout, traitement de produits chimiques
MVR mécanique industrielle de récompression de vapeur
Une pompe à chaleur emploie l'énergie pour transférer la chaleur à partir d'une source de plus basse température à une demande plus élevée de la température utilisant l'énergie supplémentaire. Pour les pompes à chaleur industrielles, la source de chaleur est chaleur résiduelle de processus.
La récompression mécanique de vapeur (MVR) est un système ouvert de pompe à chaleur dans lequel la pression et la température de la vapeur, ainsi que la température de saturation correspondante, sont augmentées au moyen de compression. La récompression de vapeur est une variation spécifique de MVR. L'échappement à basse pression de vapeur des opérations industrielles, telles que des vaporisateurs ou des cuiseurs, est habituellement mis à l'air libre ou condensé dans une tour de refroidissement, alors que d'autres opérations d'usine sur le même site peuvent exiger la vapeur d'intermédiaire-pression. Au lieu de la vapeur à haute pression en expansion à travers une valve d'étranglement pour répondre à ces besoins, la vapeur de rebut à basse pression peut être mécaniquement comprimée à un à haute pression de sorte qu'elle puisse être réutilisée. La récompression de vapeur compte sur un compresseur mécanique pour augmenter la température de la chaleur latente en vapeur pour la rendre utilisable pour des fonctions de processus. L'avantage se situe dans le fait que l'énergie exigée de compression est très petite comparée à la quantité de présent de la chaleur latente dans la vapeur réutilisée.
La représentation énergique de la récompression de vapeur est exprimée en coefficient de représentation (CANNETTE DE FIL). La CANNETTE DE FIL donne le rapport de la chaleur récupérée nette et de l'énergie employées par le compresseur. Dans ce cas, la chaleur nette est la production de vapeur comprenant le rendement supplémentaire de vapeur par l'injection de l'eau. Les applications économiques et de rendement optimum typiques ont une CANNETTE DE FIL minimum de 3,5. Quelques applications de MVR ont une CANNETTE DE FIL de 10 ou même plus hauts.
Les éléments clé pour une haute CANNETTE DE FIL sont les suivants :
Un bas rapport des pressions absolues de vapeur. Une directive pour le rapport maximum est 6, mais dans la pratique quotidienne le rapport est environ 3.
Une capacité minimum. Une directive est un minimum d'une tonne de vapeur par heure. Injection de l'eau après compression.
Applications de MVR
L'économie d'énergie de MVR, technologie à basse température d'évaporation remplace les vaporisateurs simples. La MVR est très utilisée dans beaucoup d'applications, y compris :
Décharge liquide nulle pour le traitement des eaux résiduaires industriel
Industrie chimique pour l'évaporation, la cristallisation, et la purification
Concentration en saumure
Concentration en saumure de RO
Concentration de l'industrie des boissons (lait, jus, sucre, etc.)
Caractéristiques principales :
La technologie économiseuse d'énergie de vaporisateur de MVR est la technologie internationale la plus avancée du vaporisateur, a besoin seulement de peu vapeur vive (quand le vaporisateur de début a besoin peu de vapeur vive, pendant le fonctionnement normal presque pas avoir besoin de vapeur vive), qui réduisent considérablement des frais d'exploitation d'affaires, réduisent la pollution environnementale.
Dû pour adopter la source de chaleur d'offre de compresseur, il y a peu de différence de la température qui a rivalisé avec le vaporisateur traditionnel, et peut réaliser l'évaporation modérée, qualité du produit considérablement améliorée et réduire l'encrassement.
Aucun condensateur du besoin ou seulement condensateur de petite taille du besoin, la structure et le processus ne sont tout à fait simple, il peuvent être opération complètement automatique, fonctionnement continu, sécurité et fiable.
Ce système interne de vaporisateur équipé de la canalisation propre de CIP, qui peut réaliser propre en place, facile à utiliser et sans angle mort.
Le matériel liquide peut être évaporé sous la basse température (50-100℃) dans ce vaporisateur, le matériel liquide est uniforme et sans matériel courant, la cokéfaction non facile, dénaturation par la chaleur matérielle est minimale.
En raison de l'utilisation des 100% chaleurs latentes de réutilisation de vapeur secondaire, éviter complètement l'utilisation de la vapeur vive, consommation tellement considérablement réduite de vapeur.
Pour les matériaux sensibles à la chaleur peut être employée avec la pompe à vide, qui peut être faite dedans près de la pression absolue sous vide, afin de réaliser l'évaporation de basse température, la température minimum d'évaporation peut être le ℃ 50.
À régulation de processus simple et automation-parce que d'un peu de conservation liquide, le vaporisateur à couche descendante peut être changement selon le degré différent de vide/température de alimentation de concentration de capacité, qui est les conditions de base pour la qualité stable des produits.
La capacité de manipulation peut être jusqu'à 100T/h, avec des avantages tels que la petite surface au sol, structure compacte, opération stable et ainsi de suite.
Dessin de principe de fonctionnement
Consommation mécanique de vaporisateur de MVR de récompression de vapeur comparée à l'équipement traditionnel d'évaporation calculé en évaporant l'eau 1T
Nom | Vapeur | Electric Power | Coût total (RMB) | ||
Capacité d'évaporation (kg/h heures) | Consommation (t) | Coût (RMB) | Consommation (kilowatts) | Coût (RMB) | |
Vaporisateur d'effet simple | 1,1 | 220 | 3 | 2,1 | 222,1 |
Vaporisateur de double effet | 0,55 | 110 | 3 | 2,1 | 112,1 |
Vaporisateur de trois effets | 0,4 | 88 | 3 | 2,1 | 90,1 |
Vaporisateur de MVR | 0,02 | 4,4 | 30 | 21 | 25,4 |

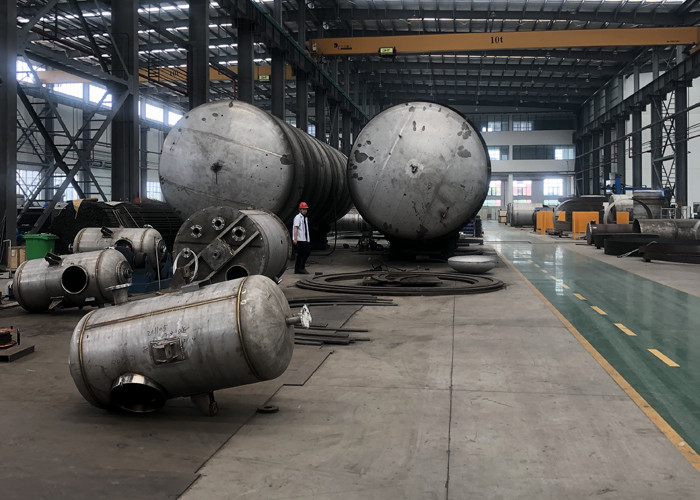

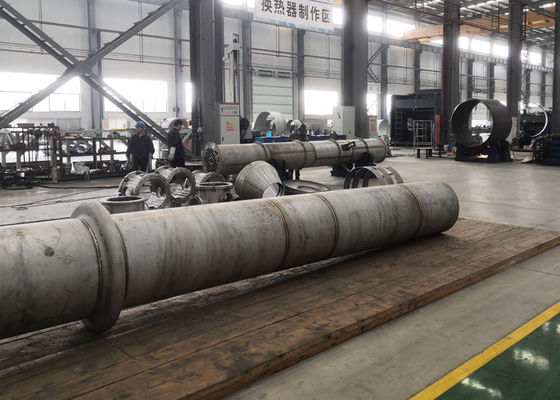

Notre capacité et certificat de production
