Vaporisateur industriel économisant de plat d'oreiller d'Enbossed de soudure laser d'énergie dans le système de MVR Evaporatotion
Description de MVR
Système mécanique de récompression de vaporisation, qui s'appelle la MVR qui le principe est pour comprimer la deuxième vapeur produite par le vaporisateur par le compresseur de vapeur de rendement élevé ; ces processus transfère l'énergie électrique à l'énergie calorifique et plus haut la pression et la température de la deuxième vapeur. La deuxième vapeur avec la température plus élevée sera envoyée à la pièce d'évaporation de chauffer le produit pour l'évaporation. Ainsi la chaleur de la vaporisation latente de la deuxième vapeur peut être circulairement employée. Se servant de moins d'énergie qui est l'énergie mécanique de la roue d'ailette de compresseurs comme pompe à chaleur de compression, de l'énergie est ajoutée dans le milieu de chauffage et est circulairement employée dans le processus de chauffage. Dans cette circonstance, aucun besoin d'ajouter la première vapeur comme milieu de chauffage.
Caractéristiques principales :
La technologie économiseuse d'énergie de vaporisateur de MVR est la technologie internationale la plus avancée du vaporisateur, a besoin seulement peu de vapeur vive (quand le vaporisateur de début a besoin peu de vapeur vive, pendant le fonctionnement normal presque pas avoir besoin de vapeur vive), qui réduisent considérablement des frais d'exploitation d'affaires, réduire la pollution environnementale.
Dû pour adopter la source de chaleur d'offre de compresseur, il y a peu de différence de la température qui a rivalisé avec le vaporisateur traditionnel, et peut réaliser l'évaporation modérée, qualité du produit considérablement améliorée et réduire l'encrassement.
Aucun condensateur du besoin ou seulement condensateur de petite taille du besoin, la structure et le processus ne sont tout à fait simple, il peuvent être opération complètement automatique, fonctionnement continu, sécurité et fiable.
Ce système interne de vaporisateur équipé de la canalisation propre de CIP, qui peut réaliser propre en place, facile à utiliser et sans angle mort.
Le matériel liquide peut être évaporé sous la basse température (50-100℃) dans ce vaporisateur, le matériel liquide est uniforme et sans matériel courant, la cokéfaction non facile, dénaturation par la chaleur matérielle est minimale.
En raison de l'utilisation des 100% chaleurs latentes de réutilisation de vapeur secondaire, éviter complètement l'utilisation de la vapeur vive, consommation tellement considérablement réduite de vapeur.
Pour les matériaux sensibles à la chaleur peut être employée avec la pompe à vide, qui peut être faite dedans près de la pression absolue sous vide, afin de réaliser l'évaporation de basse température, la température minimum d'évaporation peut être le ℃ 50.
À régulation de processus simple et automation-parce que d'un peu de conservation liquide, le vaporisateur à couche descendante peut être changement selon le degré différent de vide/température de alimentation de concentration de capacité, qui est les conditions de base pour la qualité stable des produits.
Caractéristiques techniques de MVR
La technologie de MVR emploie la vapeur produite pour la chaleur au lieu des sources de chaleur chères
La technologie de MVR n'exige pas une tour de refroidissement, réduisant considérablement l'utilisation de l'eau de refroidissement
La technologie de MVR est plus efficace que l'énergie économisante de technologie à effets multiples traditionnelle d'évaporation et réduire des frais d'exploitation
La technologie de MVR est vraiment économiseuse d'énergie, eau-économie, environnemental-bruit, et aides avec la réutilisation de ressource
La technologie de MVR réalise l'évaporation à basse température, réduisant considérablement l'impact sur votre matériel
La structure de système de technologie de MVR est simple, plein-automatisé, avec le fonctionnement continu
Les systèmes de MVR se composent d'un vaporisateur, d'un compresseur de vapeur, des séparateurs, des pompes, d'une tuyauterie, d'une instrumentation, et des composants électriques de contrôle
Des systèmes de MVR peuvent être conçus autour des vaporisateurs simples ou des vaporisateurs à couche descendante sophistiqués de tube
Les systèmes de MVR peuvent utiliser la compression simple de vapeur ou les pompes sophistiquées de racines
Les systèmes de MVR peuvent avoir le bas braquage liquide, ou soient des systèmes plus de large volume de réservoir
Les systèmes de MVR peuvent réaliser un grand choix d'évaporation, conception de processus et la composition liquide déterminera ceci
Comparaison des coûts d'opération
L'opération des deux processus d'évaporation pour le traitement est montrée dans la table.
Opération de deux processus d'évaporation pour traiter les eaux usées de papier.
article | station de 5 effets | processus combiné d'évaporation | ||
De MVR concentration pré | station de l'évaporation 5-effect | |||
L'eau d'évaporation (t/h) | 100 | 64,28 | 35,72 | |
Concentration entrante (%) | 10 | 10 | 20 | |
Concentration (%) | 45 | 20 | 45 | |
Région de vaporisateur (㎡) | 10000 | 8500 | 4000 | |
Région de condensateur (㎡) | 800 | / | 300 | |
Consommation | Vapeur (t/h) | 25 | / | 9 |
L'électricité (kWh/h) | 500 | 1600 | 180 | |
L'eau (t/h) | 900 | / | 350 | |
Coût de fonctionnement | RMB/hour | 4500 | 960 | 1633 |
Capacité d'évaporation de l'eau de RMB/T | 45 | 25,93 | ||
RMBx10000/jour | 10,8 | 6,2 | ||
RMBx10000/année (340days) | 3672 | 2115 |
Note : Évaluation coûtée en fonction : vapeur 150rmb/t, l'électricité 0,6 rmb/KWH, l'eau 0.5rmb/t.
L'investissement de l'équipement de processus combiné d'évaporation a augmenté : vaporisateur (2500 m2) 375x10000 RMB ; Compresseur 400x10000rmb, 775x10000 total RMB de MVR
Réduction frais d'exploitation annuelle de processus combiné d'évaporation : 3672-2115 = 1557 (10000RMB)
Période de remboursement d'augmentation d'investissement du processus combiné d'évaporation : 755 ÷ 1557=0.5year
Il peut voir que prenant l'échelle de 100t/de h comme exemple, le processus combiné d'évaporation peut récupérer l'investissement accru dans la moitié d'une année, et les économies 1557 (10000 RMB) chaque année à l'avenir, avec les avantages économiques considérables.
La capacité de manipulation peut être jusqu'à 100T/h, avec des avantages tels que la petite surface au sol, structure compacte, opération stable et ainsi de suite.
Dessin de principe de fonctionnement

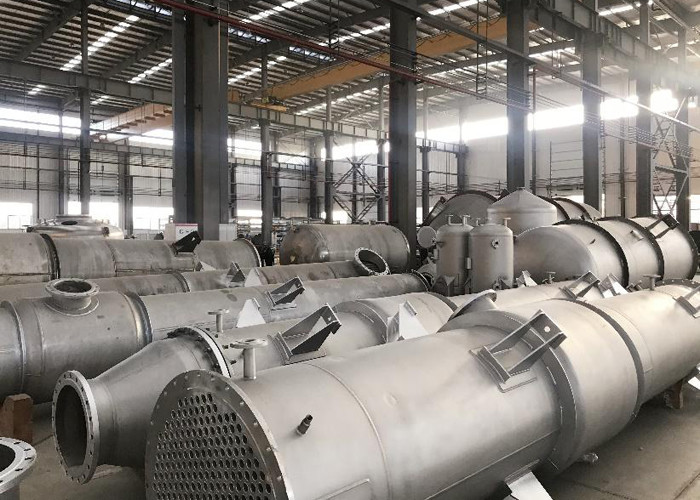

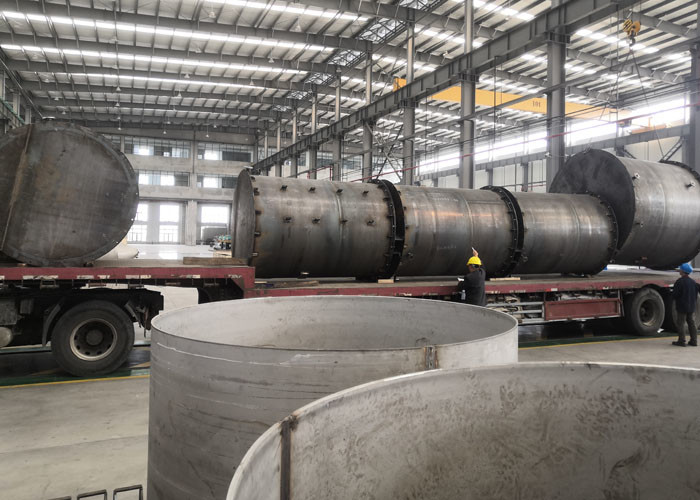

Notre capacité et certificat de production
