Équipement de transfert de chaleur de plat d'oreiller pour la récompression mécanique de vapeur

Équipement adapté aux besoins du client de transfert de chaleur de plat d'oreiller pour la compression mécanique de vapeur (MVR)

Description de MVR

Système mécanique de récompression de vaporisation, qui s'appelle la MVR qui le principe est pour comprimer la deuxième vapeur produite par le vaporisateur par le compresseur de vapeur de rendement élevé ; ces processus transfère l'énergie électrique à l'énergie calorifique et plus haut la pression et la température de la deuxième vapeur. La deuxième vapeur avec la température plus élevée sera envoyée à la pièce d'évaporation de chauffer le produit pour l'évaporation. Ainsi la chaleur de la vaporisation latente de la deuxième vapeur peut être circulairement employée. Se servant de moins d'énergie qui est l'énergie mécanique de la roue d'ailette de compresseurs comme pompe à chaleur de compression, de l'énergie est ajoutée dans le milieu de chauffage et est circulairement employée dans le processus de chauffage. Dans cette circonstance, aucun besoin d'ajouter la première vapeur comme milieu de chauffage.

Composants de vaporisateur de MVR :

Vaporisateur :

Le matériel liquide à l'intérieur du vaporisateur de chauffage par la vapeur pour l'évaporation. Choisissez le type différent vaporisateur selon différentes caractéristiques matérielles liquides.

Séparateur (crystalliseur) :

l'utilisation de séparer la vapeur et le liquide, selon différentes caractéristiques liquides choisissent le type différent séparateur (crystalliseur), comme le séparateur normal, séparateur de gravité, séparateur spécial de conception (crystalliseur).

Système de vide :

Employez pour garder le degré entier de vide de système, pompez de l'air, le gaz fixe, entraînement liquide du gaz du vaporisateur, afin d'obtenir le processus stable d'évaporation de système entier.

Pompe :

Utilisation de transférer le liquide et le liquide concentré. Selon différentes caractéristiques liquides choisissez les différentes pompes, telles que la pompe centrifuge, pompe de déplacement, pompe de vis.

Compresseur :

Employez pour comprimer la vapeur secondaire pour fournir la source de chaleur, améliorez l'enthalpie secondaire de vapeur. Selon le taux différent d'écoulement et de compression choisir le compresseur différent, dans le cas de l'augmentation de hausse de pression, le compresseur à plusieurs étages peut être utilisé en série.

Système de contrôle :

Le centre de commandes système d'évaporation de MVR, par la soupape de commande de vitesse de moteur, le compteur de débit, la température et la pression réguliers, de réaliser l'évaporation automatique, nettoyage, arrêtent des opérations et ainsi de suite. L'alarme automatique, système de protection automatique n'est pas endommagée, ne garde pas l'équilibre dynamique.

Système de nettoyage :

Liquide différent après la période du vaporisateur, là mesurant peut-être le phénomène, parler général, 99% de l'échelle peut être enlevé en ajoutant le dissolvant chimique, et peut employer le CIP pour nettoyer in situ ou démonter pour nettoyer.

Portée d'application :

Vaporisateur de la compression de vapeur (MVR), appropriés mécaniques au lait, au glucose, à l'acide organique, à l'ingénierie de VC, de xylose, pharmaceutique, chimique et biologique, ingénierie environnementale, recyclage des déchets, fabrication de papier, industrie du sel pour la concentration de basse température.

Meilleur rendement énergétique
 Comparé aux vaporisateurs à multiple effet, les vaporisateurs de MVR consomment considérablement moins d'énergie.
Conception non moussante
Les basses vitesses de vapeur à l'intérieur du vaporisateur, les bas taux de cisaillement, et la construction à couche descendante de circulation sont des avantages de la conception dans la création de minimisation de mousse. C'est particulièrement important dans des vaporisateurs de MVR, pour maximiser non seulement la production du condensat propre, mais également pour la protection du compresseur ou de la fan.
Non-branchement de la conception
La distribution uniforme de boisson alcoolisée de la boisson alcoolisée au-dessus des lamelles, et la redistribution continue de la boisson alcoolisée créée par la forme embrévée de la surface de lamelle, assurent une surface de chauffage complètement mouillée et éliminer la graduation ou la surconcentration locale de la boisson alcoolisée. La surface de chauffage de lamelle s'assure que la graduation soluble dans l'eau peut être enlevée par un lavage simple de dilution, éliminant le besoin de pannes longues et coûteuses pour le nettoyage.
Les condensats les plus propres
La ségrégation condensat très efficace dans les conduits et les lamelles de vaporisateur, plus le dépouillement intégré des fractions condensat répugnantes, produisent l'eau propre et réutilisable.

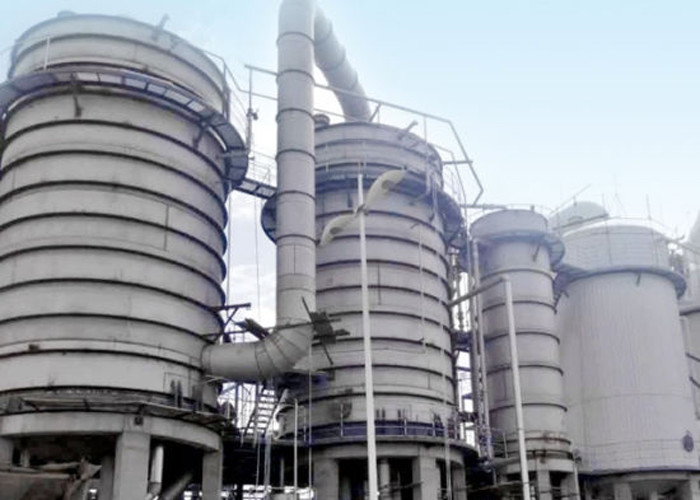

Épure

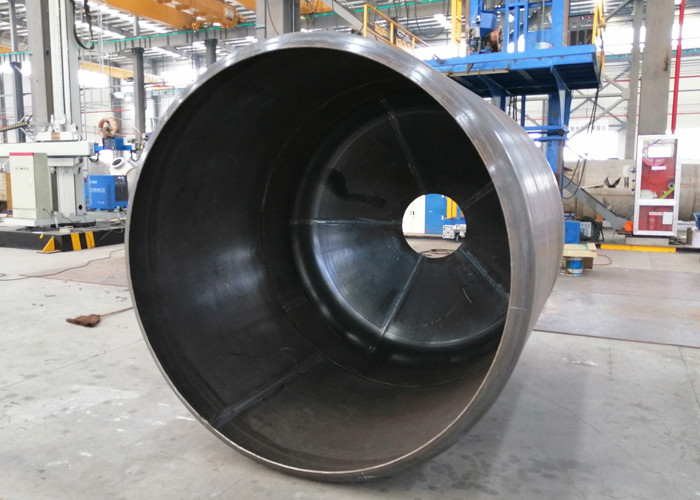

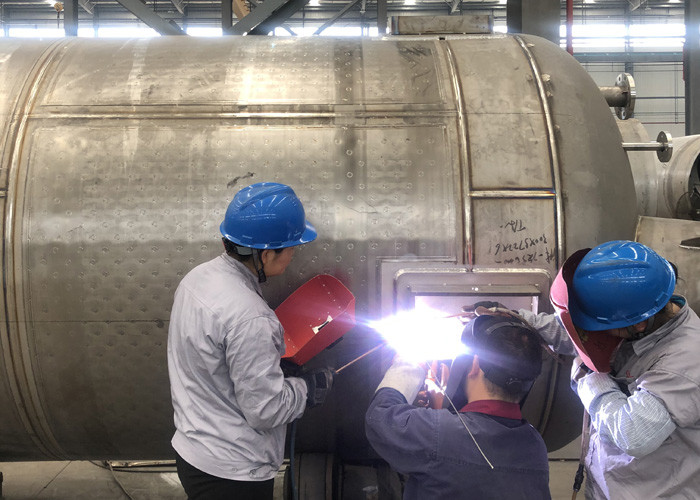

Site de Workship
