Bas vaporisateur de plat d'oreiller de relief de consommation de vapeur par double
Applications de MVR
L'économie d'énergie de MVR, technologie à basse température d'évaporation remplace les vaporisateurs simples. La MVR est très utilisée dans beaucoup d'applications, y compris :
Décharge liquide nulle pour le traitement des eaux résiduaires industriel
Industrie chimique pour l'évaporation, la cristallisation, et la purification
Concentration en saumure
Concentration en saumure de RO
Concentration de l'industrie des boissons (lait, jus, sucre, etc.)
Concentration de l'industrie alimentaire (MSG, soja, protéine, sucre)
Concentration d'industrie pharmaceutique (médecines, vitamines)
Lancement de produit
Le vaporisateur de MVR comprime la vapeur à basse température par le compresseur, augmente la température et la pression, et augmente l'enthalpie, et puis entre dans l'échangeur de chaleur pour que la condensation utilise pleinement la chaleur latente de la vapeur. Excepté le démarrage, la vapeur secondaire du vaporisateur sans vapeur crue pendant le processus entier d'évaporation est comprimée par le compresseur, l'augmentation de pression et de la température, et les augmentations d'enthalpie, et puis elle est envoyée à la chambre de chauffe du vaporisateur à employer en tant que vapeur de chauffage. Maintenez le liquide matériel dans un état de ébullition, alors que la vapeur de chauffage elle-même condense dans l'eau. De cette façon, la vapeur précédemment jetée est entièrement utilisée, la chaleur latente est récupérée, et l'efficacité thermique est améliorée.
Principe de fonctionnement
Comprimez la vapeur secondaire à l'aide du compresseur centrifuge de vapeur ou l'autre dispositif de compression de vapeur pour s'assurer ses propriétés physiques répondent aux exigences pour chauffer la vapeur ; l'évaporation qui l'emploie en tant que vapeur de chauffage exige seulement l'offre fraîche de vapeur quand la machine est démarrée. Après avoir écrit le fonctionnement normal, il n'y a aucun besoin de fournir la nouvelle vapeur et no (ou très petit) la vapeur secondaire a besoin de condensation. Par conséquent l'évaporation de MVR a sensiblement réduit la demande de vapeur mais consomme plus de puissance.
Caractéristiques principales
La puissance motivation essentielle du système d'évaporation de MVR est énergie électrique. Le transfert d'énergie électrique à l'énergie mécanique et améliorer la qualité de la deuxième vapeur qui est plus économique que le produit ou achètent la vapeur fraîche.
Sous la majeure partie du processus d'évaporation, le système n'a besoin non de vapeur fraîche lors du fonctionnement. Ayez besoin seulement de la compensation de vapeur pour préchauffer la matière première quand l'énergie calorifique du produit déchargé ou du liquide de mère ne peut pas devoir réutilisé traiter la condition.
Aucun condensateur indépendant du besoin pour la deuxième condensation de vapeur, ainsi aucune eau de refroidissement de circulation du besoin. La ressource en eau et l'énergie électrique seront économisées.
Comparé aux vaporisateurs traditionnels, la différence de la température de vaporisateur de MVR est beaucoup plus petite, peut réaliser l'évaporation modérée, pour améliorer considérablement la qualité du produit et réduire l'encrassement.
La température d'évaporation du système peut être commandée et très approprié à l'évaporation une concentration de produit sensible thermique.
Coût de consommation et d'opération plus basse d'énergie.
Opération
L'opération des deux processus d'évaporation pour le traitement de la paille de blé réduisent en pulpe la lessive noire est montrée dans la table.
Opération de deux processus d'évaporation pour traiter la lessive noire de pulpe de papier
article | station de 5 effets | processus combiné d'évaporation | ||
De MVR concentration pré | station de l'évaporation 5-effect | |||
L'eau d'évaporation (t/h) | 100 | 64,28 | 35,72 | |
Concentration entrante (%) | 10 | 10 | 20 | |
Concentration (%) | 45 | 20 | 45 | |
Région de vaporisateur (㎡) | 10000 | 8500 | 4000 | |
Région de condensateur (㎡) | 800 | / | 300 | |
Consommation | Vapeur (t/h) | 25 | / | 9 |
L'électricité (kWh/h) | 500 | 1600 | 180 | |
L'eau (t/h) | 900 | / | 350 | |
Coût de fonctionnement | RMB/hour | 4500 | 960 | 1633 |
Capacité d'évaporation de l'eau de RMB/T | 45 | 25,93 | ||
RMBx10000/jour | 10,8 | 6,2 | ||
RMBx10000/année (340days) | 3672 | 2115 |
Note : Évaluation coûtée en fonction : vapeur 150rmb/t, l'électricité 0,6 rmb/KWH, l'eau 0.5rmb/t.
L'investissement de l'équipement de processus combiné d'évaporation a augmenté : vaporisateur (2500 m2) 375x10000 RMB ; Compresseur 400x10000rmb, 775x10000 total RMB de MVR
Réduction frais d'exploitation annuelle de processus combiné d'évaporation : 3672-2115 = 1557 (10000RMB)
Période de remboursement d'augmentation d'investissement du processus combiné d'évaporation : 755 ÷ 1557=0.5year
Il peut voir que prenant l'échelle de 100t/de h comme exemple, le processus combiné d'évaporation peut récupérer l'investissement accru dans la moitié d'une année, et les économies 1557 (10000 RMB) chaque année à l'avenir, avec les avantages économiques considérables.
Dessin de principe de fonctionnement

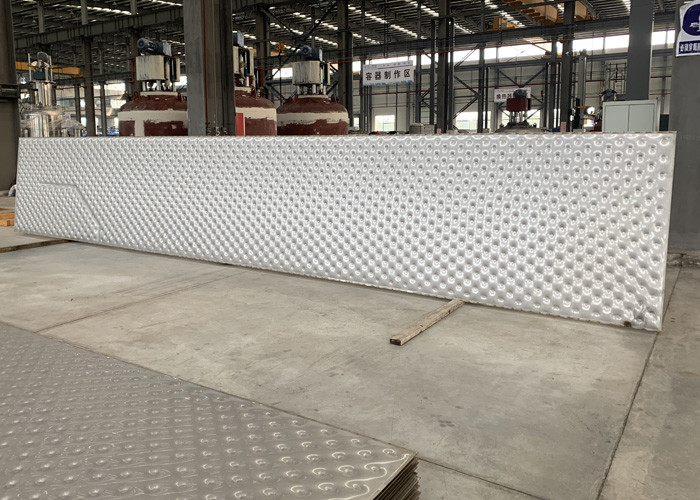

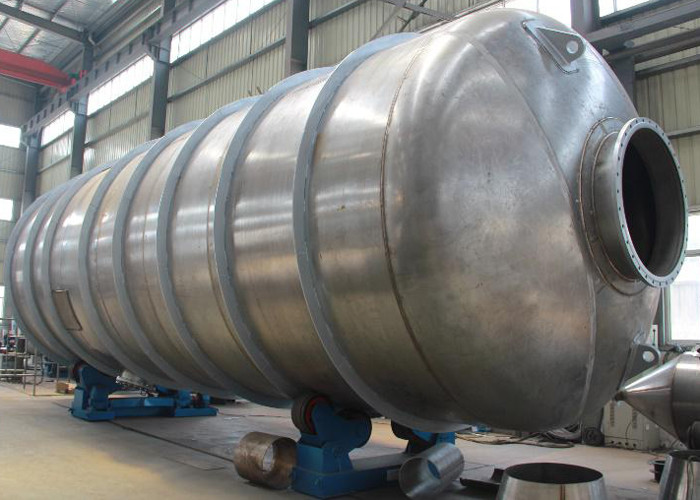

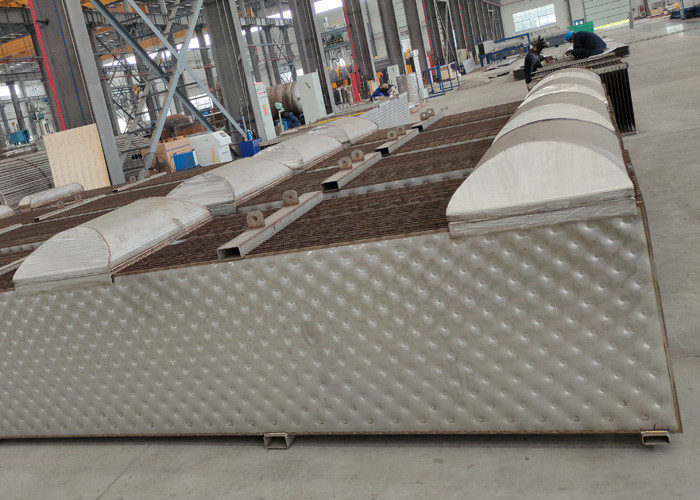

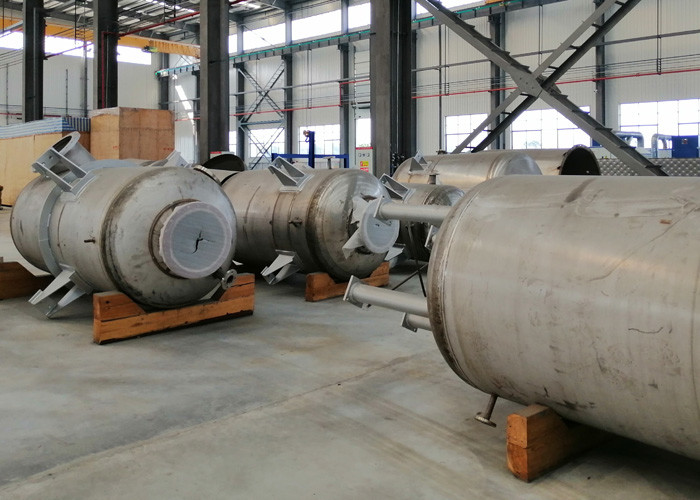

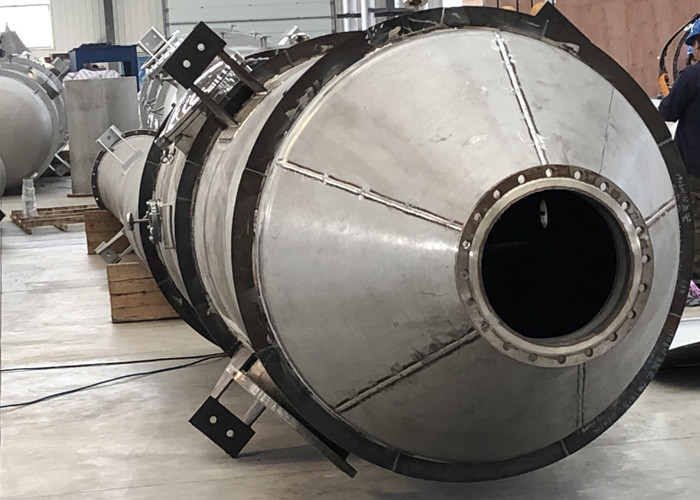

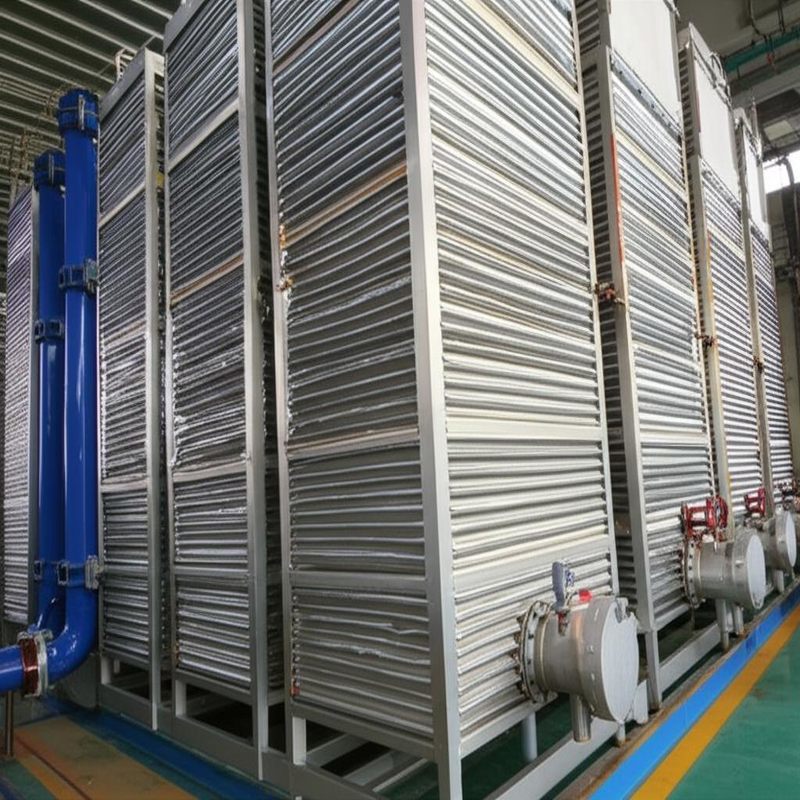

Atelier
