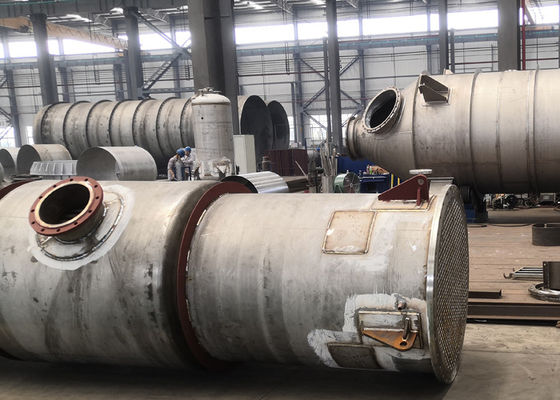

Type tubulaire vaporisateur à circulation forcée de MVR d'échangeur

Type tubulaire équipement à circulation forcée de vaporisateur de MVR d'échangeur

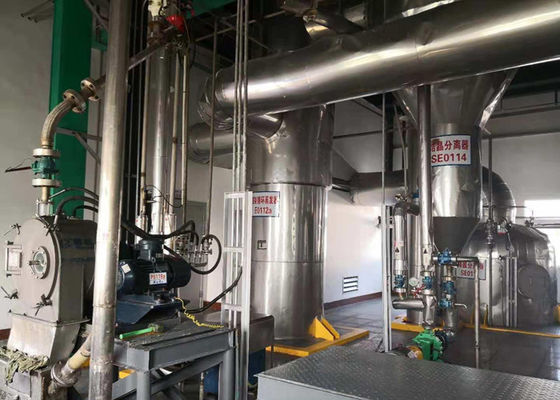

Vaporisateur à couche descendante tubulaire de MVR

Principe et caractéristiques de fonctionnement :

Après préchauffage par le préchauffeur, le matériel est ajouté de la boîte supérieure de tube de l'échangeur de chaleur. Le matériel est distribué dans chaque tube d'échange thermique par le distributeur liquide, et un film liquide uniforme est formé le long du mur intérieur du tube d'échange thermique. Le film liquide dans le tube est chauffé par la vapeur de chauffage du côté de coquille pendant le procédé d'écoulement de haut en bas, bouillant et s'évaporant tout en coulant vers le bas. Au fond du tube d'échange thermique, le matériel devient liquide concentré et vapeur secondaire. Les chutes liquides concentrées dans la boîte inférieure de tuyau, et la vapeur secondaire entre dans le séparateur gazeux liquide. Dans le séparateur gazeux liquide, les gouttelettes liquides entraînées par la vapeur secondaire sont enlevées, et l'évaporation secondaire pure est transportée du séparateur au compresseur. Le compresseur comprime la vapeur secondaire et l'envoie au côté de coquille de l'échangeur de chaleur en tant que vapeur de chauffage pour la source de chaleur du vaporisateur. Le processus continu d'évaporation est réalisé.

Les caractéristiques du vaporisateur à couche descendante de MVR sont comme suit

1. La solution entre dans une forme de film dans un vaporisateur à sens unique avec le coefficient de transfert du feu vif ;

2. Il couvre un petit domaine ;

3. Pour le matériel sensible à la chaleur, il peut être transformé en un matériel de passage, le temps de conservation matériel est court, et il n'est pas facile de causer la détérioration matérielle ;

4. Consommation basse d'énergie ;

5. Petite conservation liquide, facile de réaliser le nettoyage automatique.

Le système à couche descendante d'évaporation de MVR convient à la concentration des matériaux et pré à la concentration de la cristallisation de sel. Il convient aux matériaux de évaporation sans particules, non facile à mesurer et avec la basse viscosité, particulièrement pour les matériaux sensibles à la chaleur.

Caractéristiques principales :

La technologie économiseuse d'énergie de vaporisateur de MVR est la technologie internationale la plus avancée du vaporisateur, a besoin seulement peu de vapeur vive (quand le vaporisateur de début a besoin peu de vapeur vive, pendant le fonctionnement normal presque pas avoir besoin de vapeur vive), qui réduisent considérablement des frais d'exploitation d'affaires, réduire la pollution environnementale.

Dû pour adopter la source de chaleur d'offre de compresseur, il y a peu de différence de la température qui a rivalisé avec le vaporisateur traditionnel, et peut réaliser l'évaporation modérée, qualité du produit considérablement améliorée et réduire l'encrassement.

Aucun condensateur du besoin ou seulement condensateur de petite taille du besoin, la structure et le processus ne sont tout à fait simple, il peuvent être opération complètement automatique, fonctionnement continu, sécurité et fiable.

Ce système interne de vaporisateur équipé de la canalisation propre de CIP, qui peut réaliser propre en place, facile à utiliser et sans angle mort.

Le matériel liquide peut être évaporé sous la basse température (50-100℃) dans ce vaporisateur, le matériel liquide est uniforme et sans matériel courant, la cokéfaction non facile, dénaturation par la chaleur matérielle est minimale.

En raison de l'utilisation des 100% chaleurs latentes de réutilisation de vapeur secondaire, éviter complètement l'utilisation de la vapeur vive, consommation tellement considérablement réduite de vapeur.

Pour les matériaux sensibles à la chaleur peut être employée avec la pompe à vide, qui peut être faite dedans près de la pression absolue sous vide, afin de réaliser l'évaporation de basse température, la température minimum d'évaporation peut être le ℃ 50.

À régulation de processus simple et automation-parce que d'un peu de conservation liquide, le vaporisateur à couche descendante peut être changement selon le degré différent de vide/température de alimentation de concentration de capacité, qui est les conditions de base pour la qualité stable des produits.

La capacité de manipulation peut être jusqu'à 100T/h, avec des avantages tels que la petite surface au sol, structure compacte, opération stable et ainsi de suite.

Consommation mécanique de vaporisateur de MVR de récompression de vapeur comparée à l'équipement traditionnel d'évaporation calculé en évaporant l'eau 1T

Dessin de principe de fonctionnement

Détails de produit
