Vaporisateur multi économiseur d'énergie de MVR d'effet pour l'évaporation et la cristallisation de sulfate de sodium
Quel est JE système (d'évaporation à effets multiples) ?
Le système de vaporisateur à effets multiples est un système dans lequel des vaporisateurs multiples de simple-effet sont reliés en série pour réaliser l'évaporation continue. Puisque l'évaporation est un processus qui consomme un grand nombre de vapeur pour produire de la vapeur secondaire, afin d'utiliser pleinement la chaleur résiduelle de la vapeur, généralement la vapeur secondaire précédente est présentée dans le prochain effet comme source de chaleur. Ceci maximise l'efficacité d'utilisation d'énergie tout en assurant l'évaporation.
La sélection du nombre d'étapes du vaporisateur à effets multiples dépend de divers facteurs tels que les propriétés matérielles spécifiques, la concentration des matériaux entrants et sortants, la température, et le coût de consommation d'énergie. D'une façon générale, plus d'étapes auront comme conséquence la consommation inférieure de vapeur. Nous sommes également commis à fournir les vaporisateurs à effets multiples et les solutions appropriés pour différents matériaux.
Processus matériel
(1) la matière première est fournie au préchauffeur primaire avant par la pompe d'alimentation par le débitmètre électromagnétique, et puis écrit le dessus de l'appareil de chauffage d'effet primaire par le distributeur liquide pour l'évaporation et la concentration à couche descendante primaires ;
(2) le liquide concentré le premier par effet est transporté au distributeur supérieur du deuxième appareil de chauffage d'effet par la pompe de circulation du premier d'effet matériel du fond pour la concentration à couche descendante secondaire d'évaporation.
(3) le liquide concentré le deuxième par effet est transporté au distributeur supérieur du troisième appareil de chauffage d'effet par la pompe de circulation du deuxième d'effet matériel du fond pendant des temps de tiers de concentration à couche descendante d'évaporation ;
(4) décharge liquide concentrée par effet de tiers, selon la détection en ligne de l'hydromètre, détection en temps réel de la concentration matérielle, si la concentration matérielle atteint les conditions réglées, elle sera reliée ensemble avec la soupape de décharge pour ouvrir la soupape de décharge et transporter le matériel au réservoir de produit fini, autrement, elle ouvrira la valve matérielle de circulation pour transformer le matériel réutiliser en vaporisateur encore pour l'évaporation re.
Processus de vapeur
La vapeur crue entre dans l'appareil de chauffage d'effet primaire pour la concentration de chauffage d'évaporation : la vapeur secondaire produite par l'effet primaire chauffe l'effet secondaire, et ainsi de suite. La vapeur secondaire produite par le troisième effet entre dans le condensateur d'extrémité pour la condensation se refroidissant, et l'eau condensat est déchargée par la pompe condensat.
Processus condensat
L'eau condensat produite par l'effet primaire préchauffant les matériaux par le tuyau de transfert de l'eau au fond de la coquille, pour sauver la consommation de la vapeur crue ;
L'eau condensat produite par l'effet secondaire et de tiers est déchargée par la pompe condensat, et la décharge a atteint la pollution nulle. Le gaz non de condensation est relié au condensateur d'extrémité par le tuyau de gaz non de condensation et déchargé par la pompe à vide.
Caractéristique
1. Capacité d'évaporation : De 500Kg/h à 80T/h
2. matériel : Acier inoxydable 304 ou acier inoxydable 316L ;
3. pleine évaporation fermée de température de processus, rapide et basse ;
4. les tuyaux intérieurs sont miroir polissant les tuyaux sanitaires sans couture, ainsi il n'est pas facile coller matériel sur le tuyau. Il est facile pour le nettoyage ;
5. basse consommation de vapeur : la vapeur 1kg peut évaporer 3.5-4 kilogrammes d'eau ;
6. la basse température d'évaporation : une partie de vapeur secondaire peut être inhalée dans l'appareil de chauffage de simple-effet par la pompe de pression chaude de type pulvérisateur. Ceci utiliserait pleinement la chaleur et la température d'évaporation est basse.
7. grand taux de concentration : adoptez l'évaporation à couche descendante, il fait le liquide matériel avec une plus grande viscosité soient faciles couler qu'et s'évaporer, mesurer dur, temps court de concentration, le taux de concentration peut atteindre à 1 : 5.
8. Cet équipement peut réaliser la production automatique, la gestion-système intellectuelle, qui est conforme à la norme de GMP.
9. Peut être conçu dans le processus technologique différent selon les différentes caractéristiques des matériaux et des différents besoins des utilisateurs.
Trois caractéristiques à couche descendante typiques de vaporisateur d'effet et paramètres techniques :
Paramètre Caractéristiques |
HP-3.0 | HP-4.5 | HP-6.0 | HP-9.0 | HP-12.0 | HP-15 | HP-20 | HP-24 | HP-30 | HP-50 | |
Évaporation capacité (kg/hr) |
3000 | 4500 | 6000 | 9000 | 12000 | 15000 | 20000 | 24000 | 30000 | 50000 | |
Consommation de vapeur crue (kg/hr) |
900 | 1350 | 1800 | 2700 | 3600 | 4500 | 4500 | 7200 | 9000 | 15000 | |
Degré de vide de chaque effet |
D'abord Effet |
0 | |||||||||
En second lieu Effet |
448 | ||||||||||
(mmHg) |
Tiers Effet |
640 | |||||||||
La température d'évaporation de chaque effet |
D'abord Effet |
99 | |||||||||
En second lieu Effet |
76 | ||||||||||
Tiers Effet |
53 | ||||||||||
Pression de vapeur pour évaporation (MPA) |
0.6-1.0 (pression absolue) | ||||||||||
Teneur solide en alimentation (%) | 6-7 (exemple de pulpe de maïs) | ||||||||||
Débouché satisfait solide (%) | 42-48 (exemple de pulpe de maïs) |
Diagramme de principe de fonctionnement

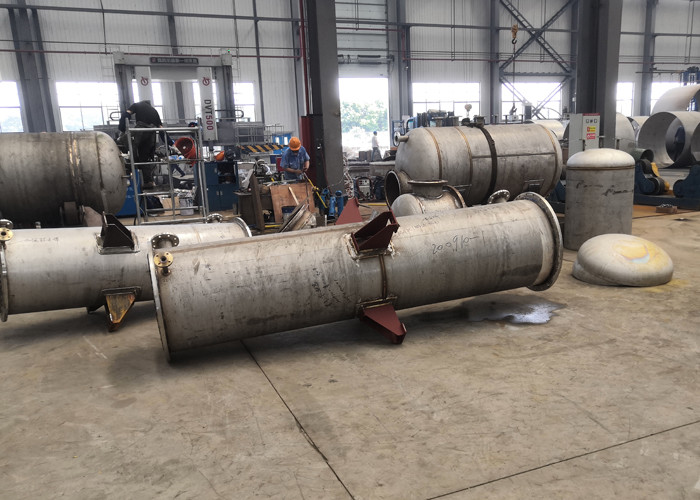

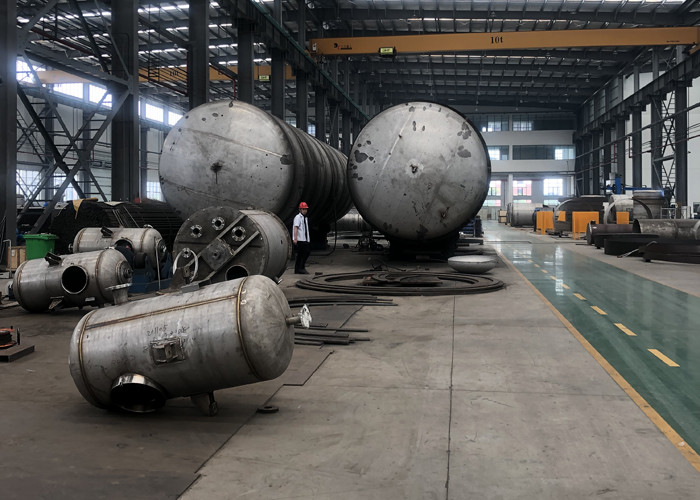

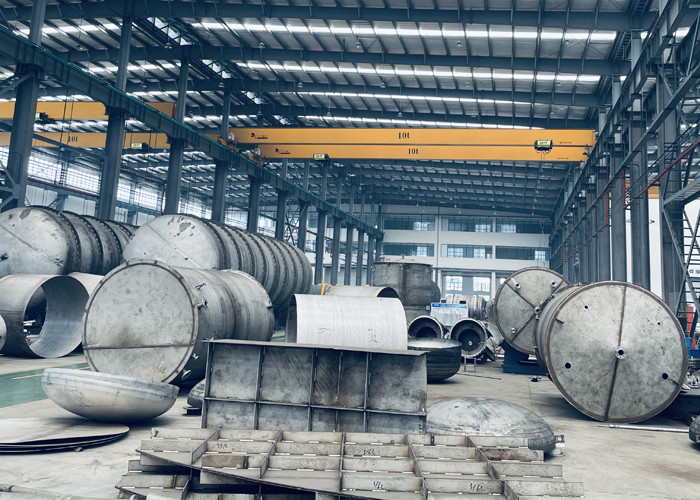

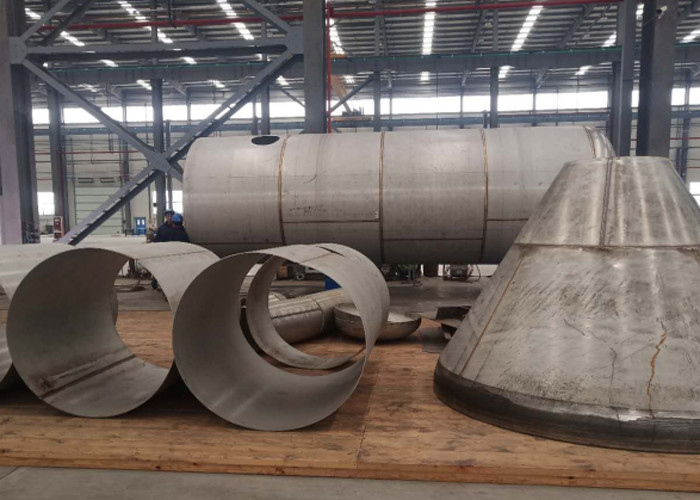

Site de l'installation du client
