Grand compresseur de vapeur d'acier inoxydable utilisé dans le système d'évaporation de MVR
Application
Ceci enracine le compresseur de vapeur convient à la purification des fluides de travail organiques, du dessalement d'eau de mer, du transport de compression de vapeur, de la concentration et de la cristallisation dans le produit chimique, les industries alimentaires pharmaceutiques, métallurgiques, et le processus secondaire de récompression de vapeur du système de MVR pour le traitement liquide de déchets industriels.
Tableau des paramètres pour la référence, la température de 75~93~97℃
Introduction générale
Le compresseur se compose d'un principal et une coquille, un groupe conduit de rotor, un joint mécanique, une incidence, une vitesse synchrone et un accouplement.
1. Shell
La coquille de compresseur se compose de cavité fonctionnante, avant et la couverture arrière, le réservoir de carburant et la couverture, selon que le sysytem est anticorrosif, le matériel peuvent être acier inoxydable ou acier au carbone, soudé et formé, et traité par le sondage de commande numérique par ordinateur et la fraiseuse une fois après traitement thermique, on le forme pour s'assurer que la distance de centre entre deux rotors et concentricités des positions d'incidence avant et arrière répondent aux exigences de conception ; la cavité fonctionnante est équipée d'un dispositif de jet pour le refroidissement de gaz et le cachetage de rotor ; les directions d'admission et de débouché de gaz sont généralement ascendantes et de haut en bas, et peuvent également être arrangées selon le système. Le tissu doit être fait sous forme de dessus dedans et de côté.
2. Groupe conduit de rotor
Le groupe de rotor de compresseur se compose d'axe principal et l'ensemble de pale de ventilateur, l'axe principal est fait d'acier allié de haute résistance ; les pales de ventilateur sont deux lames, utilisant des profils arc-spiraux avancés, et ont passé les calculs de dynamique de rotor, la structure optimale peut être obtenue en analysant la force et la rigidité du rotor. Les pales de ventilateur sont intergrally moulées, et le matériel est différent selon la composition des matériaux traités par le système de processus. Vous pouvez choisir l'acier inoxydable 2205 de duplex, l'acier inoxydable 316L ou le fer malléable. Après que la pale de ventilateur soit moulée, elle est traitée par un centre d'usinage. L'équilibre statique et dynamique du groupe de rotor répond aux exigences de conception, et le niveau d'équilibre est plus élevé que G5.6
3. Joint mécanique
Le phoque de visage d'extrémité de rotor de compresseur adopte le joint de groupe de joint mécanique ou de lèvre de marque de haute qualité. Le refroidissement de joint mécanique fournit le refroidissement de jet d'huile pour la station mince externe d'huile ; le joint de groupe de lèvre n'a aucun dispositif de refroidissement.
4. Incidence
L'incidence de compresseur adopte le roulement. L'extrémité fixe adopte les roulements à rouleaux sphériques, et l'extrémité libre adopte les roulements à rouleaux cylindrique. La marque de rapport adopte la marque, le NSK, le SKF, ou la SÈCHE de première classe international

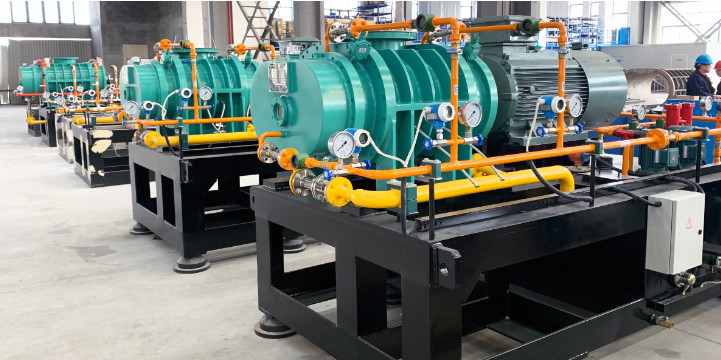

Images de site
