Vaporisateur mécanique intégré à effets multiples intelligent de MVR de récompression de vapeur de basse température
Description de MVR
La MVR est l'abréviation de la récompression mécanique de vapeur. Il faut à utilisation du compresseur à la re-compresse la deuxième vapeur (basse température et basse pression) qui est évaporé du matériel liquide, de se lever la sa température et pression, afin de la réutiliser comme source de chaleur pour évaporer le matériel liquide encore. Pendant l'évaporation du vaporisateur multi normal d'effet, la deuxième vapeur d'un effet ne pourrait pas être employée pendant que la source de chaleur de son propre effet, peut seulement être employée pour l'autre effet. Si voulez employer pour son propre effet, doit fournir l'énergie supplémentaire pour augmenter sa température (pression), et la pompe de jet de vapeur peut seulement comprimer la vapeur de partie deuxièmes, alors que le vaporisateur de MVR peut comprimer toute la deuxième vapeur à l'intérieur du vaporisateur.
Le processus d'évaporation de la MVR est vapeur de basse température comprimée par l'augmentation de compresseur, de température et de pression, augmentation de l'enthalpie, et puis entre dans l'échangeur de chaleur afin de profiter pleinement de la chaleur latente de la vapeur. Indépendamment de la commande a commencé, l'évaporation entière aucune vapeur du besoin.
Application :
Il peut être très utilisé au lait, au glucose, à l'acide organique, à VC, au xylose, à pharmaceutique, usine, industrie chimique, protection de l'environnement, le recyclage des déchets, fabrication de papier, sel faisant l'industrie telle que l'évaporation et la concentration, la cristallisation d'évaporation, la basse température du processus etc. d'évaporation.
Caractéristiques principales :
La MVR a plus d'avantages, tels que l'économie d'énergie, efficacité thermique élevée, consommation de puissance faible, aucune pollution, opération stable d'équipement, opération simple, automation élevée et équipement dans le contrat, couvre un espace de petit secteur, et sauve le système de refroidissement. S'applique particulièrement à l'usine qui veulent augmenter l'approvisionnement de vapeur et en eau mais l'espace est insuffisant, et a besoin d'eau effrayante et l'eau de condensation pour la situation d'évaporation de basse température, peut épargner l'investissement et gagner le bon effet économiseur d'énergie.
Caractéristiques techniques de MVR
La technologie de MVR emploie la vapeur produite pour la chaleur au lieu des sources de chaleur chères
La technologie de MVR n'exige pas une tour de refroidissement, réduisant considérablement l'utilisation de l'eau de refroidissement
La technologie de MVR est plus efficace que l'énergie économisante de technologie à effets multiples traditionnelle d'évaporation et réduire des frais d'exploitation
La technologie de MVR est vraiment économiseuse d'énergie, eau-économie, environnemental-bruit, et aides avec la réutilisation de ressource
La technologie de MVR réalise l'évaporation à basse température, réduisant considérablement l'impact sur votre matériel
La structure de système de technologie de MVR est simple, plein-automatisé, avec le fonctionnement continu
Les systèmes de MVR se composent d'un vaporisateur, d'un compresseur de vapeur, des séparateurs, des pompes, d'une tuyauterie, d'une instrumentation, et des composants électriques de contrôle
Des systèmes de MVR peuvent être conçus autour des vaporisateurs simples ou des vaporisateurs à couche descendante sophistiqués de tube
Les systèmes de MVR peuvent utiliser la compression simple de vapeur ou les pompes sophistiquées de racines
Les systèmes de MVR peuvent avoir le bas braquage liquide, ou soient des systèmes plus de large volume de réservoir
Les systèmes de MVR peuvent réaliser un grand choix d'évaporation, conception de processus et la composition liquide déterminera ceci
Comparaison des coûts d'opération
L'opération des deux processus d'évaporation pour le traitement est montrée dans la table.
Opération de deux processus d'évaporation pour traiter les eaux usées de papier.
| article | station de 5 effets | processus combiné d'évaporation | ||
| De MVR concentration pré | station de l'évaporation 5-effect | |||
| L'eau d'évaporation (t/h) | 100 | 64,28 | 35,72 | |
| Concentration entrante (%) | 10 | 10 | 20 | |
| Concentration (%) | 45 | 20 | 45 | |
| Région de vaporisateur (㎡) | 10000 | 8500 | 4000 | |
| Région de condensateur (㎡) | 800 | / | 300 | |
| Consommation | Vapeur (t/h) | 25 | / | 9 |
| L'électricité (kWh/h) | 500 | 1600 | 180 | |
| L'eau (t/h) | 900 | / | 350 | |
| Coût de fonctionnement | RMB/hour | 4500 | 960 | 1633 |
| Capacité d'évaporation de l'eau de RMB/T | 45 | 25,93 | ||
| RMBx10000/jour | 10,8 | 6,2 | ||
| RMBx10000/année (340days) | 3672 | 2115 | ||
Note : Évaluation coûtée en fonction : vapeur 150rmb/t, l'électricité 0,6 rmb/KWH, l'eau 0.5rmb/t.
L'investissement de l'équipement de processus combiné d'évaporation a augmenté : vaporisateur (2500 m2) 375x10000 RMB ; Compresseur 400x10000rmb, 775x10000 total RMB de MVR
Réduction frais d'exploitation annuelle de processus combiné d'évaporation : 3672-2115 = 1557 (10000RMB)
Période de remboursement d'augmentation d'investissement du processus combiné d'évaporation : 755 ÷ 1557=0.5year
Il peut voir que prenant l'échelle de 100t/de h comme exemple, le processus combiné d'évaporation peut récupérer l'investissement accru dans la moitié d'une année, et les économies 1557 (10000 RMB) chaque année à l'avenir, avec les avantages économiques considérables.
La capacité de manipulation peut être jusqu'à 100T/h, avec des avantages tels que la petite surface au sol, structure compacte, opération stable et ainsi de suite.
Dessin de principe de fonctionnement

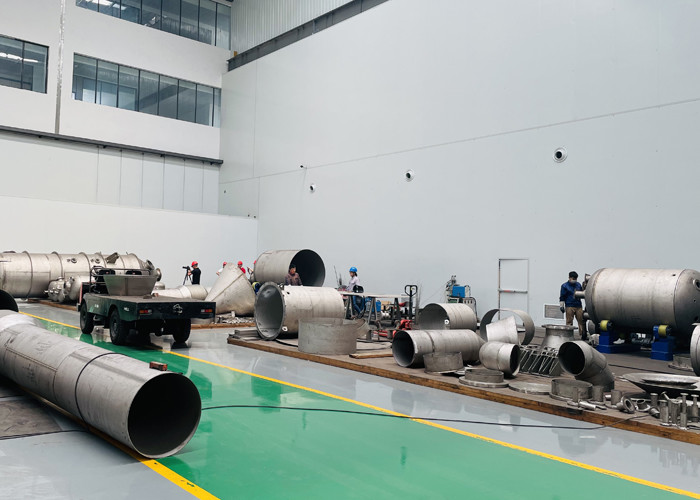

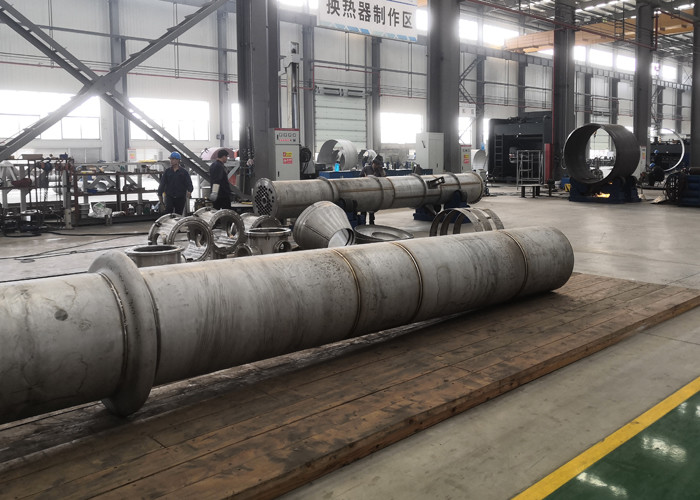

Notre capacité et certificat de production
Nos produits sont vendus dans le monde entier. Vous pouvez être assuré de l'ensemble du processus de nos produits.
