Haut vaporisateur efficace de vide d'effet multiple pour le fournisseur chinois d'eau de mer/eau industrielle
Description de MVR
Le vaporisateur de MVR comprime la vapeur à basse température par le compresseur, augmente la température et la pression, et augmente l'enthalpie, et puis entre dans l'échangeur de chaleur pour que la condensation utilise pleinement la chaleur latente de la vapeur.
Excepté le démarrage, la vapeur secondaire du vaporisateur sans vapeur crue pendant le processus entier d'évaporation est comprimée par le compresseur, l'augmentation de pression et de la température, et les augmentations d'enthalpie, et puis elle est envoyée à la chambre de chauffe du vaporisateur à employer en tant que vapeur de chauffage. Maintenez le liquide matériel dans un état de ébullition, alors que la vapeur de chauffage elle-même condense dans l'eau.
De cette façon, la vapeur précédemment jetée est entièrement utilisée, la chaleur latente est récupérée, et l'efficacité thermique est améliorée. L'économie de la vapeur crue est équivalente à 30 effets de l'évaporation à effets multiples.
Caractéristiques principales :
La technologie économiseuse d'énergie de vaporisateur de MVR est la technologie internationale la plus avancée du vaporisateur, a besoin seulement de peu vapeur vive (quand le vaporisateur de début a besoin peu de vapeur vive, pendant le fonctionnement normal presque pas avoir besoin de vapeur vive), qui réduisent considérablement des frais d'exploitation d'affaires, réduisent la pollution environnementale.
Dû pour adopter la source de chaleur d'offre de compresseur, il y a peu de différence de la température qui a rivalisé avec le vaporisateur traditionnel, et peut réaliser l'évaporation modérée, qualité du produit considérablement améliorée et réduire l'encrassement.
Aucun condensateur du besoin ou seulement condensateur de petite taille du besoin, la structure et le processus ne sont tout à fait simple, il peuvent être opération complètement automatique, fonctionnement continu, sécurité et fiable.
Ce système interne de vaporisateur équipé de la canalisation propre de CIP, qui peut réaliser propre en place, facile à utiliser et sans angle mort.
Le matériel liquide peut être évaporé sous la basse température (50-100℃) dans ce vaporisateur, le matériel liquide est uniforme et sans matériel courant, la cokéfaction non facile, dénaturation par la chaleur matérielle est minimale.
En raison de l'utilisation des 100% chaleurs latentes de réutilisation de vapeur secondaire, éviter complètement l'utilisation de la vapeur vive, consommation tellement considérablement réduite de vapeur.
Pour les matériaux sensibles à la chaleur peut être employée avec la pompe à vide, qui peut être faite dedans près de la pression absolue sous vide, afin de réaliser l'évaporation de basse température, la température minimum d'évaporation peut être le ℃ 50.
À régulation de processus simple et automation-parce que d'un peu de conservation liquide, le vaporisateur à couche descendante peut être changement selon le degré différent de vide/température de alimentation de concentration de capacité, qui est les conditions de base pour la qualité stable des produits.
En résumé les adventages du système de MVR sont comme suivent
1. Économie d'énergie : l'efficacité thermique élevée, économie d'énergie, consommation de puissance faible, la consommation d'énergie est au sujet de 1/6To 1/5 de vaporisateur traditionnel. de manière significative reduc le coût d'opération
protection 2.Environmental
frais d'exploitation 3.Low : seulement les vaporisateurs traditionnels un tiers à la moitié
la température 4.Evaporating est basse, difficile à l'équipement d'acier inoxydable de corrosion, difficile à mesurer, suitalbe même pour le matériel sensible à la chaleur
5.Automatic : Le système entier a réalisé le contrôle automatique du remplissage, du préchauffage, de l'évaporation, du nettoyage, de l'entretien et d'autres étapes de. Évitez l'erreur humaine, réduisez les coûts de la main-d'oeuvre, qualité du produit améliorée
empreinte de pas 6.Small
7.Avoiding l'achat des chaudières, de l'investissement de construction de cheminée et des coûts de maintenance
Comparaison des coûts d'opération
L'opération des deux processus d'évaporation pour le traitement est montrée dans la table.
Opération de deux processus d'évaporation pour traiter les eaux usées de papier.
article | station de 5 effets | processus combiné d'évaporation | ||
De MVR concentration pré | station de l'évaporation 5-effect | |||
L'eau d'évaporation (t/h) | 100 | 64,28 | 35,72 | |
Concentration entrante (%) | 10 | 10 | 20 | |
Concentration (%) | 45 | 20 | 45 | |
Région de vaporisateur (㎡) | 10000 | 8500 | 4000 | |
Région de condensateur (㎡) | 800 | / | 300 | |
Consommation | Vapeur (t/h) | 25 | / | 9 |
L'électricité (kWh/h) | 500 | 1600 | 180 | |
L'eau (t/h) | 900 | / | 350 | |
Coût de fonctionnement | RMB/hour | 4500 | 960 | 1633 |
Capacité d'évaporation de l'eau de RMB/T | 45 | 25,93 | ||
RMBx10000/jour | 10,8 | 6,2 | ||
RMBx10000/année (340days) | 3672 | 2115 |
Note : Évaluation coûtée en fonction : vapeur 150rmb/t, l'électricité 0,6 rmb/KWH, l'eau 0.5rmb/t.
L'investissement de l'équipement de processus combiné d'évaporation a augmenté : vaporisateur (2500 m2) 375x10000 RMB ; Compresseur 400x10000rmb, 775x10000 total RMB de MVR
Réduction frais d'exploitation annuelle de processus combiné d'évaporation : 3672-2115 = 1557 (10000RMB)
Période de remboursement d'augmentation d'investissement du processus combiné d'évaporation : 755 ÷ 1557=0.5year
Il peut voir que prenant l'échelle de 100t/de h comme exemple, le processus combiné d'évaporation peut récupérer l'investissement accru dans la moitié d'une année, et les économies 1557 (10000 RMB) chaque année à l'avenir, avec les avantages économiques considérables.
La capacité de manipulation peut être jusqu'à 100T/h, avec des avantages tels que la petite surface au sol, structure compacte, opération stable et ainsi de suite.
Dessin de principe de fonctionnement

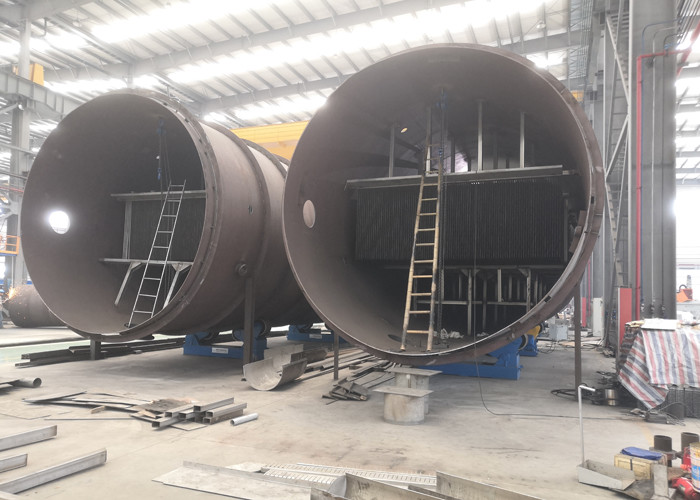

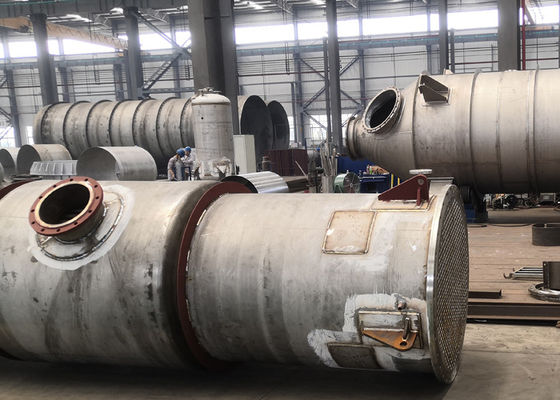

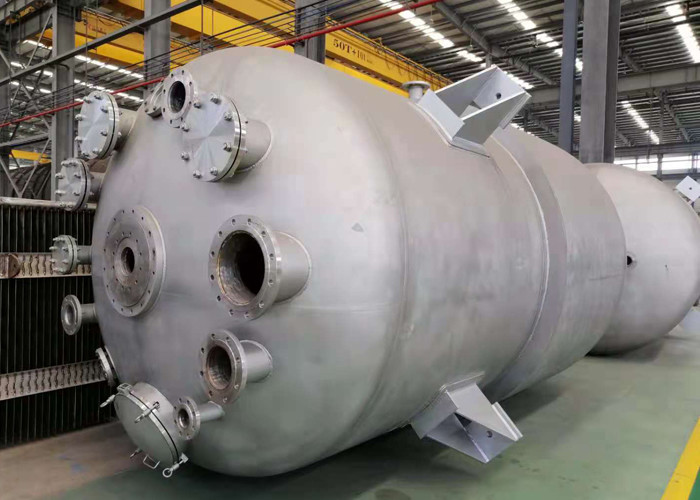

Notre capacité et certificat de production
