Type à couche descendante de plat de vaporisateur vaporisateur de MVR pour l'évaporation d'éthanol
Introduction
L'évaporation à couche descendante est d'ajouter le liquide matériel de la boîte supérieure de tube de la chambre de chauffe du vaporisateur à couche descendante, et le distribue même dans les tubes d'échange thermique par la distribution liquide et le dispositif filmogène. Sous l'action de la gravité, induction de vide et circulation d'air, ce devient un film uniforme. Écoulement de haut en bas. Pendant le procédé d'écoulement, il est chauffé et vaporisé par le milieu de chauffage dans le côté de coquille. La vapeur produite et la phase liquide entrent dans la chambre de séparation du vaporisateur. Après la vapeur et le liquide sont entièrement séparés, la vapeur entre dans le condensateur pour la condensation (opération de simple-effet) ou entre dans le vaporisateur de prochain-effet pendant que le milieu est chauffé pour réaliser l'opération à effets multiples, et la phase liquide est déchargée de la chambre de séparation.
Consommation mécanique de vaporisateur de MVR de récompression de vapeur comparée à l'équipement traditionnel d'évaporation calculé en évaporant l'eau 1T
| Nom | Vapeur | Electric Power | Coût total (RMB) | ||
| Capacité d'évaporation (kg/h heures) | Consommation (t) | Coût (RMB) | Consommation (kilowatts) | Coût (RMB) | |
| Vaporisateur d'effet simple | 1,1 | 220 | 3 | 2,1 | 222,1 |
| Vaporisateur de double effet | 0,55 | 110 | 3 | 2,1 | 112,1 |
| Vaporisateur de trois effets | 0,4 | 88 | 3 | 2,1 | 90,1 |
| Vaporisateur de MVR | 0,02 | 4,4 | 30 | 21 | 25,4 |
Caractéristiques principales :
La technologie économiseuse d'énergie de vaporisateur de MVR est la technologie internationale la plus avancée du vaporisateur, a besoin seulement de peu vapeur vive (quand le vaporisateur de début a besoin peu de vapeur vive, pendant le fonctionnement normal presque pas avoir besoin de vapeur vive), qui réduisent considérablement des frais d'exploitation d'affaires, réduisent la pollution environnementale.
Dû pour adopter la source de chaleur d'offre de compresseur, il y a peu de différence de la température qui a rivalisé avec le vaporisateur traditionnel, et peut réaliser l'évaporation modérée, qualité du produit considérablement améliorée et réduire l'encrassement.
Aucun condensateur du besoin ou seulement condensateur de petite taille du besoin, la structure et le processus ne sont tout à fait simple, il peuvent être opération complètement automatique, fonctionnement continu, sécurité et fiable.
Ce système interne de vaporisateur équipé de la canalisation propre de CIP, qui peut réaliser propre en place, facile à utiliser et sans angle mort.
Le matériel liquide peut être évaporé sous la basse température (50-100℃) dans ce vaporisateur, le matériel liquide est uniforme et sans matériel courant, la cokéfaction non facile, dénaturation par la chaleur matérielle est minimale.
En raison de l'utilisation des 100% chaleurs latentes de réutilisation de vapeur secondaire, éviter complètement l'utilisation de la vapeur vive, consommation tellement considérablement réduite de vapeur.
Pour les matériaux sensibles à la chaleur peut être employée avec la pompe à vide, qui peut être faite dedans près de la pression absolue sous vide, afin de réaliser l'évaporation de basse température, la température minimum d'évaporation peut être le ℃ 50.
À régulation de processus simple et automation-parce que d'un peu de conservation liquide, le vaporisateur à couche descendante peut être changement selon le degré différent de vide/température de alimentation de concentration de capacité, qui est les conditions de base pour la qualité stable des produits.
La capacité de manipulation peut être jusqu'à 100T/h, avec des avantages tels que la petite surface au sol, structure compacte, opération stable et ainsi de suite.
Dessin de principe de fonctionnement

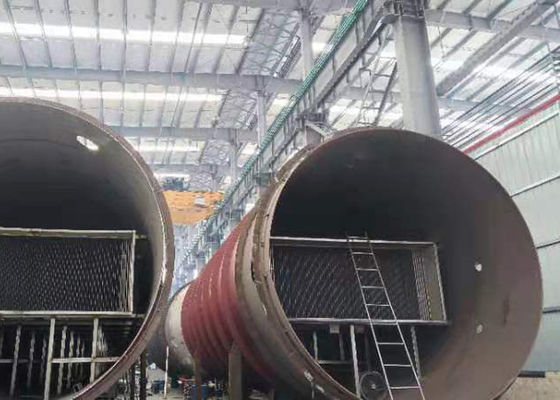

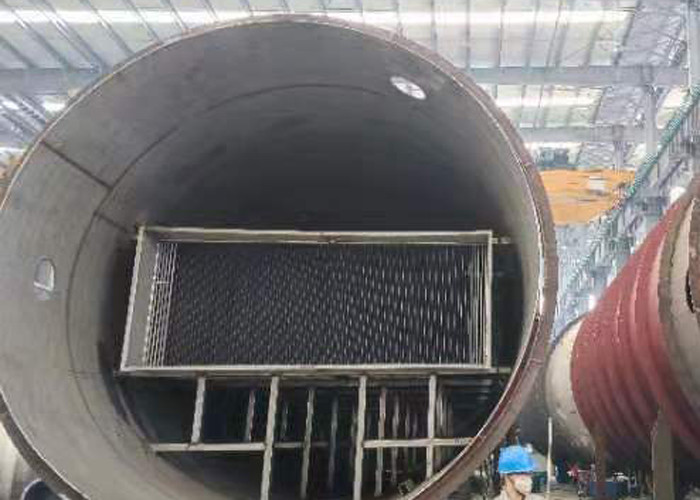

Détails de produit
