Vaporisateur de MVR de traitement des eaux usées de système d'évaporation d'effet multiple
Description de MVR
Le vaporisateur de MVR est un nouveau type d'équipement économiseur d'énergie à haute efficacité d'évaporation principalement utilisé dans l'industrie pharmaceutique. Cet équipement emploie technologie et énergie propre de cuisson à la vapeur à basse température et à basse pression pour produire de la vapeur pour l'énergie. Il sépare l'eau dans le milieu et est une technologie internationalement avancée d'évaporation. C'est un produit amélioré qui remplace le vaporisateur traditionnel.
En résumé les adventages du système de MVR sont comme suivent
1. Économie d'énergie : l'efficacité thermique élevée, économie d'énergie, consommation de puissance faible, la consommation d'énergie est au sujet de 1/6To 1/5 de vaporisateur traditionnel. de manière significative reduc le coût d'opération
protection 2.Environmental
frais d'exploitation 3.Low : seulement les vaporisateurs traditionnels un tiers à la moitié
la température 4.Evaporating est basse, difficile à l'équipement d'acier inoxydable de corrosion, difficile à mesurer, suitalbe même pour le matériel sensible à la chaleur
5.Automatic : Le système entier a réalisé le contrôle automatique du remplissage, du préchauffage, de l'évaporation, du nettoyage, de l'entretien et d'autres étapes de. Évitez l'erreur humaine, réduisez les coûts de la main-d'oeuvre, qualité du produit améliorée
empreinte de pas 6.Small
7.Avoiding l'achat des chaudières, de l'investissement de construction de cheminée et des coûts de maintenance
Comparaison des coûts d'opération
L'opération des deux processus d'évaporation pour le traitement est montrée dans la table.
Opération de deux processus d'évaporation pour traiter les eaux usées de papier.
| article | station de 5 effets | processus combiné d'évaporation | ||
| De MVR concentration pré | station de l'évaporation 5-effect | |||
| L'eau d'évaporation (t/h) | 100 | 64,28 | 35,72 | |
| Concentration entrante (%) | 10 | 10 | 20 | |
| Concentration (%) | 45 | 20 | 45 | |
| Région de vaporisateur (㎡) | 10000 | 8500 | 4000 | |
| Région de condensateur (㎡) | 800 | / | 300 | |
| Consommation | Vapeur (t/h) | 25 | / | 9 |
| L'électricité (kWh/h) | 500 | 1600 | 180 | |
| L'eau (t/h) | 900 | / | 350 | |
| Coût de fonctionnement | RMB/hour | 4500 | 960 | 1633 |
| Capacité d'évaporation de l'eau de RMB/T | 45 | 25,93 | ||
| RMBx10000/jour | 10,8 | 6,2 | ||
| RMBx10000/année (340days) | 3672 | 2115 | ||
Note : Évaluation coûtée en fonction : vapeur 150rmb/t, l'électricité 0,6 rmb/KWH, l'eau 0.5rmb/t.
L'investissement de l'équipement de processus combiné d'évaporation a augmenté : vaporisateur (2500 m2) 375x10000 RMB ; Compresseur 400x10000rmb, 775x10000 total RMB de MVR
Réduction frais d'exploitation annuelle de processus combiné d'évaporation : 3672-2115 = 1557 (10000RMB)
Période de remboursement d'augmentation d'investissement du processus combiné d'évaporation : 755 ÷ 1557=0.5year
Il peut voir que prenant l'échelle de 100t/de h comme exemple, le processus combiné d'évaporation peut récupérer l'investissement accru dans la moitié d'une année, et les économies 1557 (10000 RMB) chaque année à l'avenir, avec les avantages économiques considérables.
La capacité de manipulation peut être jusqu'à 100T/h, avec des avantages tels que la petite surface au sol, structure compacte, opération stable et ainsi de suite.
Dessin de principe de fonctionnement

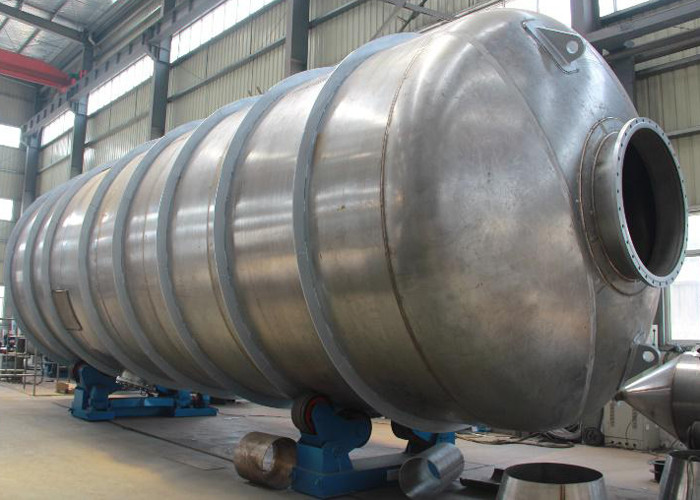

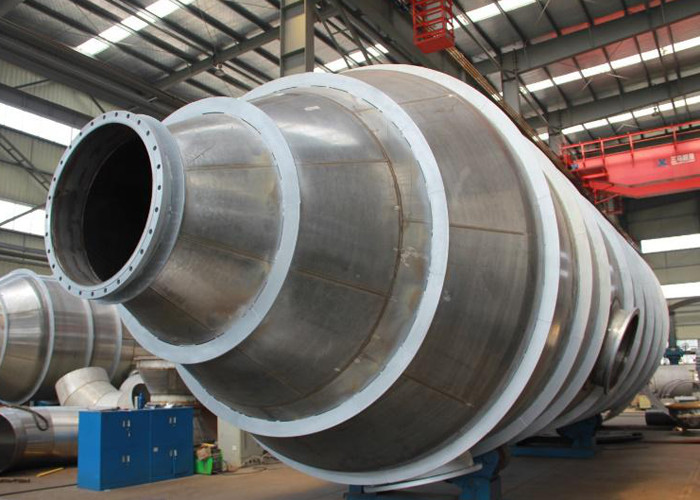

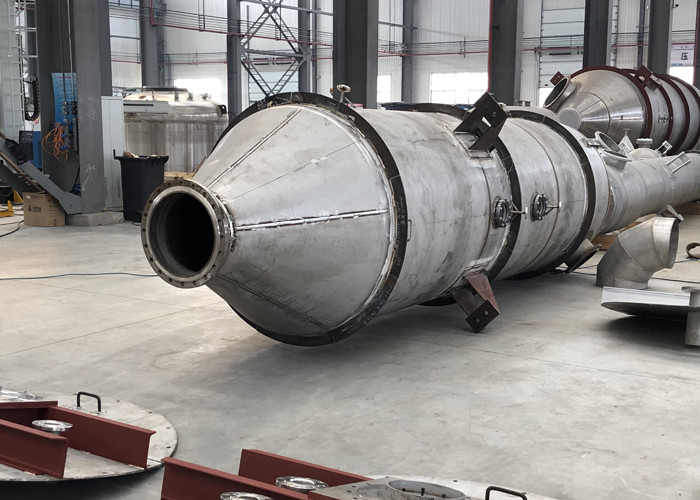

Notre capacité de production
Nos produits sont vendus dans le monde entier. Vous pouvez être assuré de l'ensemble du processus de nos produits.
