Les échangeurs de chaleur à plaque d'oreiller sont un type d'échangeur de chaleur entièrement soudé qui possède un processus de gonflement qui crée une surface ondulée en forme d'oreiller.Les plaques d'oreillers sont une invention relativement récente par rapport aux machines plus anciennes comme les échangeurs de chaleur de coque et de tube et de plaque et de cadreIls peuvent être utilisés comme gilets pour refroidir ou chauffer des récipients ainsi que comme échangeurs de chaleur "type plaque" en raison de leur souplesse géométrique.L'industrie du procédé accorde actuellement plus d'attention et utilise davantage l'équipement de plaques d'oreiller.
Construction

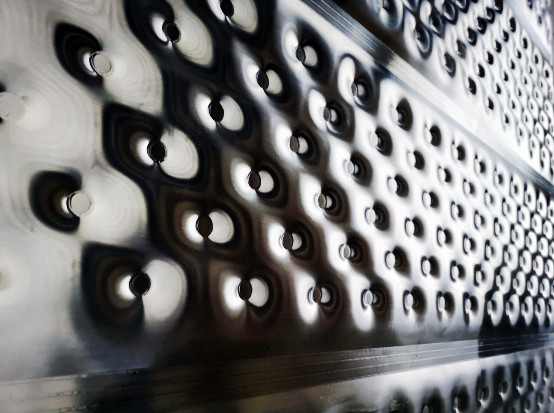

Les plaques d'oreillers sont fabriquées par un procédé de gonflement, où deux feuilles minces de métal sont soudés à la place l'une à l'autre sur toute la surface parle laserousoudage par résistanceLes côtés des plaques sont scellés par soudure à couture, à l'exception des ports de raccordement.l'écart entre les feuilles minces est pressurisé par un fluide hydraulique provoquant une formation plastique des plaques, ce qui conduit finalement à leur surface ondulée caractéristique.
En principe, il existe deux types de plaques d'oreiller: les plaques mono-en relief et les plaques en double relief.bateaux à capuche, tandis que ces derniers sont assemblés en pile (banque) pour fabriquer des échangeurs de chaleur à plaques d'oreiller.Les plaques d'oreillers en relief unique se forment lorsque la plaque de base est nettement plus épaisse que la plaque supérieureLa plaque supérieure plus fine se déforme, tandis que la plaque de base reste plane.
En outre, "baffle" seam weldings are frequently used on pillow plates to provide targeted flow direction in the channels of the pillow plate in situations where flow distribution or fluid velocity may be an issueDans les échangeurs de chaleur à plaques d'oreiller, une technique permettant d'obtenir une direction du débit via des déflecteurs dans les canaux entre les plaques d'oreiller voisines a récemment été présentée.
Les plaques d'oreillers sont hermétiquement scellées en raison de leur conception, ce qui leur confère également un haut niveau de stabilité structurelle, d'automatisation et d'adaptabilité pendant la production.À des pressions supérieures à 100 MPa et à des températures allant jusqu'à 800 °C, des plaques d'oreillers peuvent être utilisées.
Paramètres techniques

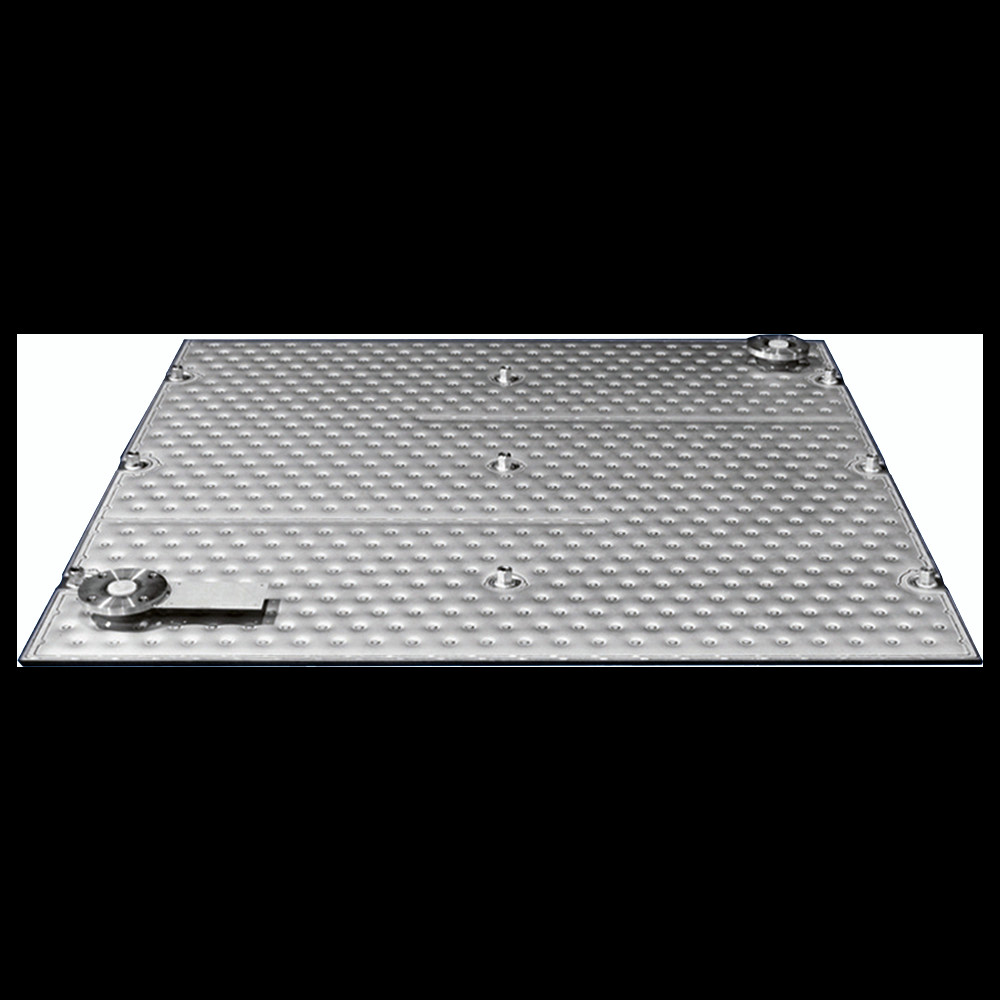

| Nom du produit | Échangeur de chaleur de plaque d'oreiller |
| Matériel | Acier inoxydable |
| Couleur | Blanc de nickel |
| La norme | Les données relatives à l'utilisation du système de mesure sont fournies à l'autorité compétente de l'État membre. |
| Grade | Les États membres peuvent prévoir des mesures de prévention et de répression en cas de violation des règles de sécurité. |
| Vue d'ensemble des rapports de matériaux de la plaque en relief à double oreiller | Plaque d'oreiller 0,8 mm + 0,8 mm Plaque d'oreiller 1,0 mm + 1,0 mm |
| Vue d'ensemble des ratios de matériaux de plaques en relief à oreiller unique | Plaque d'oreiller de 0,8 mm + plaque de base de 2,0 mm plaque d'oreiller de 1,0 mm + plaque de base de 2,5 mm plaque d'oreiller de 1,2 mm + plaque de base de 4,0 à 15 mm plaque d'oreiller de 1,5 mm + plaque de base de 4,0 à 15 mm plaque d'oreiller de 2,0 mm + plaque de base de 5,0 à 15 mm |
Applications
L'application des plaques d'oreiller est très étendue, en raison de leurs propriétés favorables telles qu'une grande souplesse géométrique et une bonne adaptabilité à presque tous les processus.Leur mise en œuvre dépend de leur structure sous-jacenteLa surface extérieure relativement plate est facile à nettoyer et convient pour des applications sanitaires ou à forte contamination.mais la surface interne a de fines coutures autour de chaque soudure de point et n'est pas facile à nettoyer, la surface interne est donc uniquement adaptée aux fluides non contaminants tels que l'eau, la vapeur ou les réfrigérants.
1- Banques de plaques d'oreiller (échangeurs de chaleur)
Les banques de plaques d'oreillers sont généralement utilisées dans des applications impliquant des supports liquide-liquide, gazeux-liquide, de haute viscosité ou sales, des exigences de faible perte de pression, de condensation (par exemple, les condensateurs supérieurs),évaporation du film en chute (eIls sont également couramment utilisés comme refroidisseurs par immersion (par exemple en galvanoplastie).où les bancs sont immergés directement dans le réservoirLes bancs peuvent être construits pour permettre la séparation des plaques individuelles de la pile, ce qui permet un nettoyage ou une maintenance faciles.
2. réservoirs couverts de plaques d'oreiller
L'application la plus répandue des plaques d'oreiller jusqu'à ce jour est celle des vaisseaux revêtus d'un gilet, en raison de leur souplesse, de leur couverture totale de la surface pour le transfert de chaleur, de leur faible rétention de liquide,des coûts et des délais de fabrication favorablesLes réservoirs peuvent être équipés de plusieurs couvertures sur leur surface, y compris le fond du réservoir, par exemple conique ou en plaques,et peut inclure des coquilles cylindriques supplémentaires à l'intérieur du réservoirLes zones d'application typiques des réservoirs à plaques d'oreiller sont dans l'industrie alimentaire et des boissons et dans l'industrie chimique et pharmaceutique.
FQualité
1Avez-vous un service d'OEM?Oui, tant que vous nous fournissez votre dessin et vos exigences détaillées.
2Comment pouvons-nous facilement découvrir- Je ne sais pas.Des centrifugeuses?Nous avons une équipe d'ingénieurs expérimentés pour vous aider à faire la sélection du modèle, tant que vous nous fournissez les caractéristiques détaillées du matériau de traitement.
3Envoyez des techniciens pour l'installation et la mise en service.Oui, nous pouvons, nous faisons beaucoup de service, s'il vous plaît se référer à notre partie après-vente.
4Quel est votre avantage par rapport à vos concurrents?Nous sommes le premier fournisseur de centrifugeuses en Chine, nos conceptions et nos structures sont similaires à celles du leader mondial Alfa Laval, Westfaliar, Flottweg etc.
5Comment protéger la qualité?Mon usine est une entreprise d'Etat avec plus de 100 ans d'expérience, une politique d'exploitation stricte est exécutée, des machines de traitement avancées garantissent la précision de tous les composants,travailleurs titulaires d'un permis d'exploitationLes pièces sont en multiprocessing, les pièces de transmission et électriques sont de marque de renommée internationale.
6Pouvons-nous visiter votre utilisateur final ou le contacter?Oui, les utilisateurs sont dans le pays et à l'étranger, nous pouvons vous fournir la liste des noms.
Nos produits sont vendus dans le monde entier. Vous pouvez être assuré de l'ensemble du processus de nos produits.
