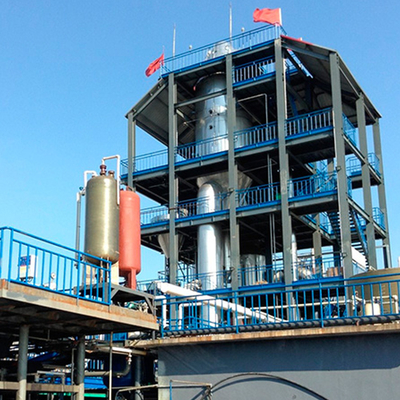

Évaporateur MVR à saumure à circulation forcée continue 440V pour le dessalement de l'eau de mer
Conçu sur mesure MVR (Recompression Mécanique de Vapeur) évaporateur avec circulation forcée, conçu pour le dessalement continu de l'eau de mer/saumure et la concentration de saumure SWRO. Adapté aux réseaux basse tension 440V (50/60 Hz configurable), il recycle la chaleur latente via la recompression mécanique pour obtenir un rendement énergétique élevé, un débit stable et des volumes de rejet réduits.
Principaux avantages
- Récupération d'eau plus élevée : Concentre la saumure SWRO pour augmenter la récupération globale du dessalement et réduire le rejet.
- Économies d'énergie : Le MVR électrique minimise la vapeur fraîche après le démarrage, ce qui réduit les dépenses d'exploitation et l'empreinte CO₂.
- Atténuation de l'entartrage : La circulation forcée maintient un cisaillement élevé et un ΔT/LMTD stable pour limiter l'entartrage CaSO₄/CaCO₃.
- Résistance à la corrosion : Options SS316L/duplex/Ti pour les alimentations riches en chlorure ; dispositions hygiéniques drainables.
- Automatisation continue : Recettes PLC/IHM, alarmes, historique, assistance à distance pour une disponibilité 24h/24 et 7j/7.
Processus et économie thermique
La vapeur secondaire est comprimée mécaniquement pour augmenter la température de saturation et réutilisée comme agent chauffant. La circulation forcée à grande vitesse stabilise le transfert de chaleur sur les alimentations salines. Un contrôle précis de la pression, de ΔT, et du temps de séjour permet une évaporation douce et efficace avec une qualité de condensat constante.
Intégration électrique -- 440V
Intégration BT pour 440V (50/60 Hz), avec compresseur/pompes entraînées par VFD, démarrage progressif et filtres harmoniques/AFE en option pour la conformité au réseau. Options d'élévation MT disponibles sur demande.
Matériaux et nettoyabilité
Pièces en contact avec le fluide en SS316L/duplex ou en titane pour le service chlorure ; dosage anti-tartre, CIP validé, tuyauterie inclinée et grands nettoyages facilitent les longues campagnes et les changements rapides.
Aperçu du processus -- Eau de mer / Saumure SWRO
- Prétraitement : criblage/filtration, antitartre/ajustement du pH pour protéger les échangeurs et le compresseur.
- Évaporation MVR (vide) : la pression de refoulement du compresseur définit ΔT ; le vide de la calandre définit le point d'ébullition.
- Polissage du condensat : filtres/OI/UV en option pour répondre aux spécifications de réutilisation ou d'eau potable/industrielle.
- Acheminement du concentré : vers le cristalliseur ou le rejet réglementé ; s'intègre à ZLD si nécessaire.
- Automatisation : recettes pour les changements saisonniers de salinité/température ; verrouillages d'alarme et diagnostics à distance.
Composants clés
- Évaporateur MVR (à circulation forcée) avec pompe de circulation et séparateur liquide-vapeur
- Compresseur mécanique de vapeur (turbo/Roots) avec VFD pour le contrôle de ΔT/débit
- Chauffage principal, préchauffeurs, condenseur, patin de traitement du vide/GN
- PLC/IHM/SCADA ; instruments (T/P/débit/cond/niveau) ; historique et accès à distance
- Patin CIP ; dosage anti-tartre ; filtres/OI/UV de polissage du condensat en option
Performance et dimensionnement
| Paramètre |
Plage typique* |
| Alimentation électrique |
440V BT, 50/60 Hz (configurable sur site) |
| Fonctionnement |
Continu, 24h/24 et 7j/7 |
| Consommation électrique (MVR) |
~15-40 kWh par tonne d'eau évaporée (fonction/CR dépendant) |
| Pression de la calandre (vide) |
~6-25 kPa(abs), alimentation/ΔT dépendant |
| Qualité du condensat |
Faible conductivité ; polir pour la réutilisation/les spécifications potables/industrielles |
| Matériaux |
SS316L / duplex / Ti ; Hastelloy sur demande |
*Les performances dépendent de la salinité/température de l'alimentation, de la tendance à l'encrassement, du taux de compression et de la conception du transfert de chaleur.
FAQ
Peut-il s'intégrer après SWRO pour augmenter la récupération ?
Oui. En tant que concentrateur de saumure, MVR augmente la récupération globale de l'usine et réduit le volume de saumure pour le rejet ou ZLD.
Comment l'entartrage est-il contrôlé avec la saumure d'eau de mer ?
Grâce au prétraitement, à ΔT/LMTD et à la vitesse optimisés, au dosage d'antitartre et au CIP programmé en fonction des indicateurs d'encrassement.
Le 440V est-il obligatoire ?
Non. Les systèmes peuvent être configurés pour BT 380-480V ou MT (3,3-11 kV) selon l'alimentation du site et le dimensionnement du compresseur.
