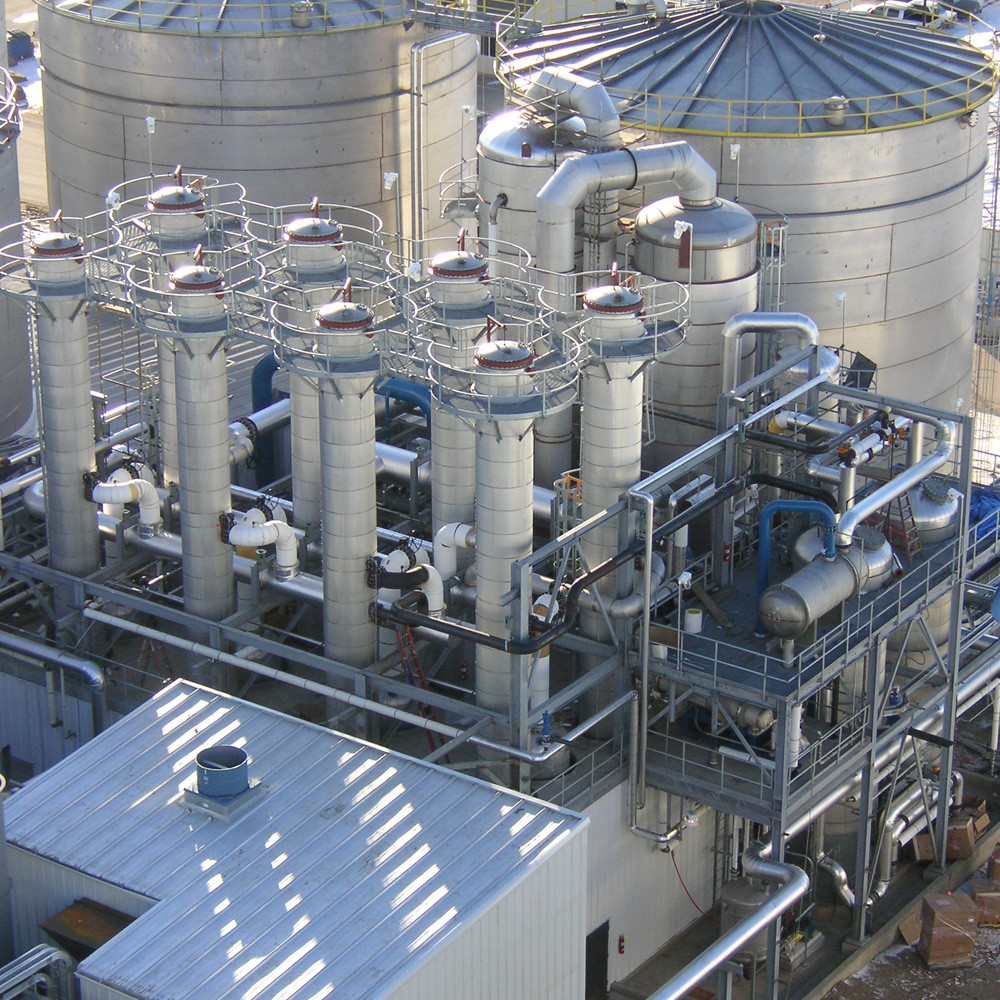

Équipement d'évaporateur à effet multiple à film tombant pour le traitement des effluents
Un système MEE à film tombant pour la concentration des effluents industriels et permettant la cristallisation sous vide ou la réutilisation de l'eau. Optimisé pour l'économie de vapeur, un faible encombrement et un fonctionnement continu et automatisé pour les eaux usées de papeterie, les saumures de salage et divers flux industriels.
Réduction des utilités
Chaque effet réutilise la vapeur de l'effet précédent comme agent chauffant, réduisant considérablement la vapeur fraîche par kg d'eau évaporée.
Fonctionnement propre
Le fonctionnement sous vide en circuit fermé avec des tubes polis miroir atténue l'encrassement et simplifie le NEP.
Modulaire et facile d'entretien
Les sections sur patins et la tuyauterie accessible réduisent les délais d'installation et de maintenance.
Description du processus etmdash; Exemple de flux parallèle
L'alimentation entre dans le circuit du premier effet, se mélange à la liqueur en circulation et est chauffée avec de la vapeur vive dans le réchauffeur H. Dans l'évaporateur V1, l'eau s'évapore à son point d'ébullition. La liqueur passe ensuite au deuxième effet à basse pression, où la vapeur du premier effet devient la source de chaleur. Cette réutilisation en cascade se poursuit à travers les effets, dimensionnés selon l' élévation du point d'ébullition, le ΔT admissible et la charge — maximisant l'efficacité thermique et minimisant les OPEX.
Structure
Chauffeurs et séparateurs du premier/deuxième/troisième effet, l'automobile, condenseur terminal, l'automobile, l'automobile, et instrumentation complète (vide, température, pression, débit, niveau). Les modules TVR ou MVR optionnels peuvent en outre réutiliser les vapeurs secondaires.Caractéristiques clés
Taux d'évaporation :
- 500 kg/h à 80 t/h.Matériaux :
- SS304 ou SS316L (autres sur demande).Fonctionnement sous vide et à basse température :
- Temps de séjour court ; doux pour les composants sensibles à la chaleur.Intérieurs sanitaires :
- Les tubes sans soudure polis miroir réduisent l'entartrage ; NEP facile.Taux de concentration élevé :
- L'hydrodynamique à film tombant gère les alimentations visqueuses ; temps de concentration court.Automatisation :
- API/IHM, verrouillages, tendances, contrôle des recettes.Trains de processus personnalisés :
- Configurés selon la chimie de l'alimentation, l'EPE et les utilités du client.Applications
Concentration et réutilisation des effluents dans
la fabrication du papier, l'automobile, l'automobile, l'automobile, l'automobile, l'automobile; concentration des rejets d'osmose inverse; récupération du sel par cristallisation sous vide ; prétraitement ZLD.Évaporateur typique à film tombant à trois effets etmdash; Spécifications et paramètres techniques
Paramètre / Spécifications
| HP-3.0 | HP-4.5 | HP-6.0 | HP-9.0 | HP-12.0 | HP-15 | HP-20 | HP-24 | HP-30 | HP-50 | Capacité d'évaporation (kg/h) |
|---|
| 3000 | 4500 | 7200 | 9000 | 15000 | 15000 | Degré de vide de chaque effet | 24000 | 30000 | 50000 | Consommation de vapeur brute (kg/h) |
| 900 | 1350 | 1800 | 2700 | 3600 | 4500 | 7200 | 7200 | 9000 | 15000 | Degré de vide de chaque effet |
| Premier effet | 99 | Deuxième effet |
| 76 | (mmHg) |
| Troisième effet | 53 | Température d'évaporation de chaque effet |
| Premier effet | 99 | Deuxième effet |
| 76 | Troisième effet |
| 53 | Pression de vapeur pour l'évaporation (MPa) |
| 0,6–1,0 (pression absolue) | Teneur en solides dans l'alimentation (%) |
| 6–7 (exemple) | Teneur en solides à la sortie (%) |
| 42–48 (exemple) | Comparaison des performances pour différents évaporateurs |
Article
| Évaporateur à effet unique | Évaporateur à effets multiples | Évaporateur TVR | Évaporateur MVR | Consommation d'énergie |
|---|
| La consommation d'énergie est beaucoup plus élevée que les autres ; en théorie, 1 tonne d'eau consomme 1 tonne de vapeur. | Relativement économe en énergie par rapport à l'effet unique. | Basé sur un effet multiple traditionnel avec un effet de plus ajouté ; nécessite une vapeur à pression plus élevée pour l'entraînement. | L'option la plus économe en énergie pour les évaporateurs dans l'ensemble, mais nécessite ~10–40 kW de puissance électrique pour le compresseur. | Encombrement |
| Petit | Sources d'énergie | Petit | Petit | Sources d'énergie |
| Vapeur et électricité ; nécessite un réseau de tuyaux de vapeur et une chaudière. | Vapeur et électricité ; nécessite un réseau de tuyaux de vapeur et une vapeur à haute pression. | Vapeur et électricité ; nécessite un réseau de tuyaux de vapeur et une vapeur à haute pression. | Entraînement électrique ; pas besoin d'un grand réseau de vapeur, système de circulation en boucle fermée. | Automaticité |
| Semi-automatique | Fonctionnement entièrement automatique, évaporation continue | Schéma du principe de fonctionnement | Schéma du principe de fonctionnement | Schéma du principe de fonctionnement |

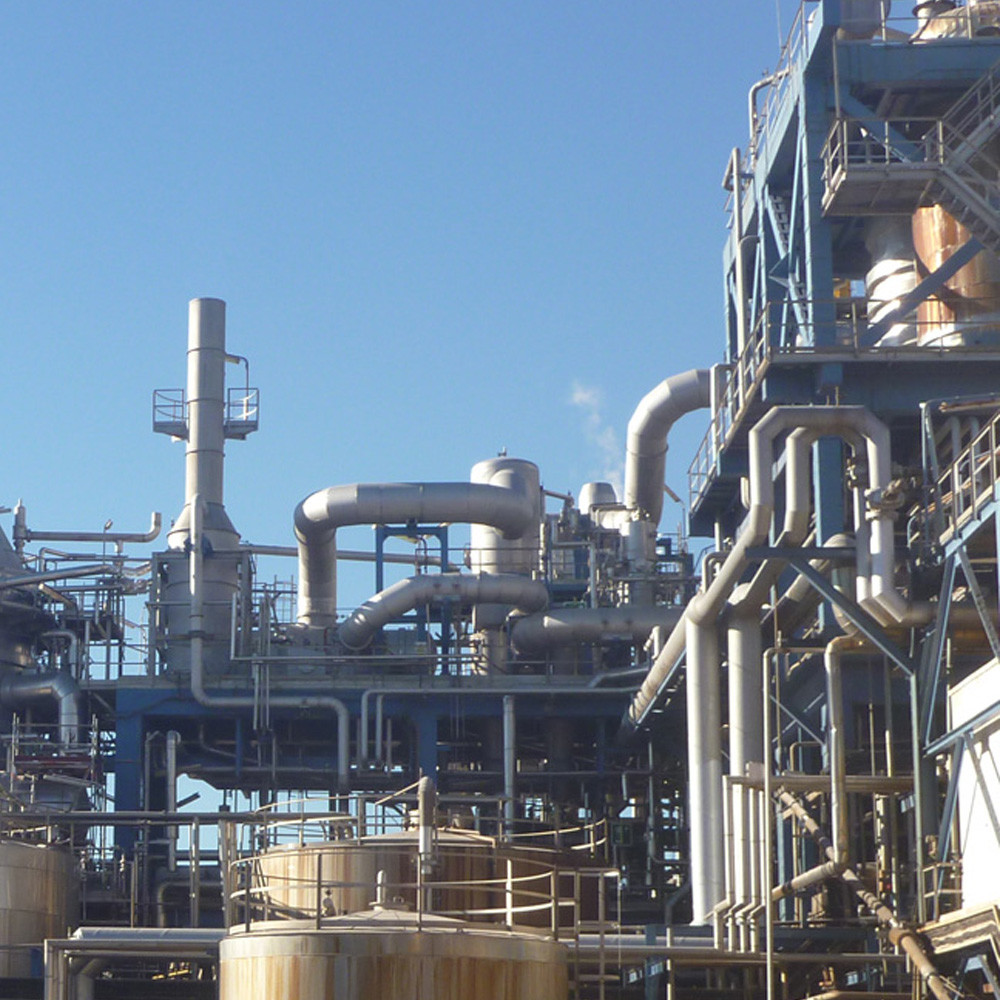

Notre site de production
