Evaporateur MVR efficace pour la protection chimique/environnementale avec pression personnalisée
Ingénieur à la commande
REM (récompression mécanique de vapeur)évaporateur optimisé pour
traitement chimiqueet
protection de l'environnement/ZLDLe système présente:
réglages de pression personnalisés(niveaux de vide et ratios de compression) pour correspondre aux limites thermiques du produit, aux tendances à l'encrassement et aux objectifs réglementaires de décharge - fournir
Efficacité énergétique élevée, qualité stable et OPEX prévisible.
Les principaux avantages
- Économies d'énergie:Recyclage de la chaleur latente par recompression mécanique; vapeur fraîche minimale après le démarrage.
- Adaptation à la pression:Pour une pression de décharge de vide et de compresseur spécifique à l'application pour un ΔT et un débit optimaux.
- Qualité et conformité:Des températures d'ébullition basses protègent le produit; un condensat de haute qualité permet de limiter la réutilisation et les rejets.
- Disponibilité élevée:24 heures sur 24, 7 jours sur 7 avec redondance, conception prête pour le CIP, et surveillance prédictive des contaminations.
- Compatibilité générale:Traite les saumures à haute salinité, les concentrés de RO/NF, les effluents de teinture et d'impression, les liquides pharmaceutiques et chimiques.
Contrôle du processus et de la pression
La vapeur secondaire est comprimée mécaniquement pour augmenter la température de saturation et réutilisée comme milieu de chauffage.Δ T/LMTD, permettant l'évaporation à basse température pour les alimentations sensibles à la chaleur ou les modes de vitesse plus élevée pour les tâches robustes.
Contrôle et sécurité
Régulation en boucle fermée du niveau, de la pression, du ΔT et de la conductivité; blocages pour le compresseur/VFD, le traitement sous vide/NCG, le contrôle de la qualité du condensat et la protection contre la surcharge.L'indicateur d'efficacité énergétique (AFE/filtres) disponible par code de site.
Matériaux et nettoyabilité
Pièces humides dansSS316L/duplex(Ti/Hastelloy sur demande), des dispositions drainables, un dosage anti-échelle et un CIP validé pour de longues campagnes.
Vue d'ensemble du processus -- MVR à pression personnalisée
- Conditionnement des aliments pour animaux:filtration/adoucissement, réglage du pH et déaération pour minimiser l'écaillage/corrosion.
- Evaporation du MVR (sous vide):La vitesse du compresseur détermine la pression de décharge; la pression/le vide de la coque détermine le point d'ébullition.
- Gestion du condensat:polissage (le cas échéant) pour respecter les limites de réutilisation/d'élimination (COD/TOC/seconde).
- Concentrer le routage:au cristalliseur/centrifugeur/sécheur pour le rejet ou le recyclage en amont des solides par feuille de calcul.
- Automatisation:recettes pour différents flux avec des profils pression/ΔT; interverrouillage d'alarme et diagnostique à distance.

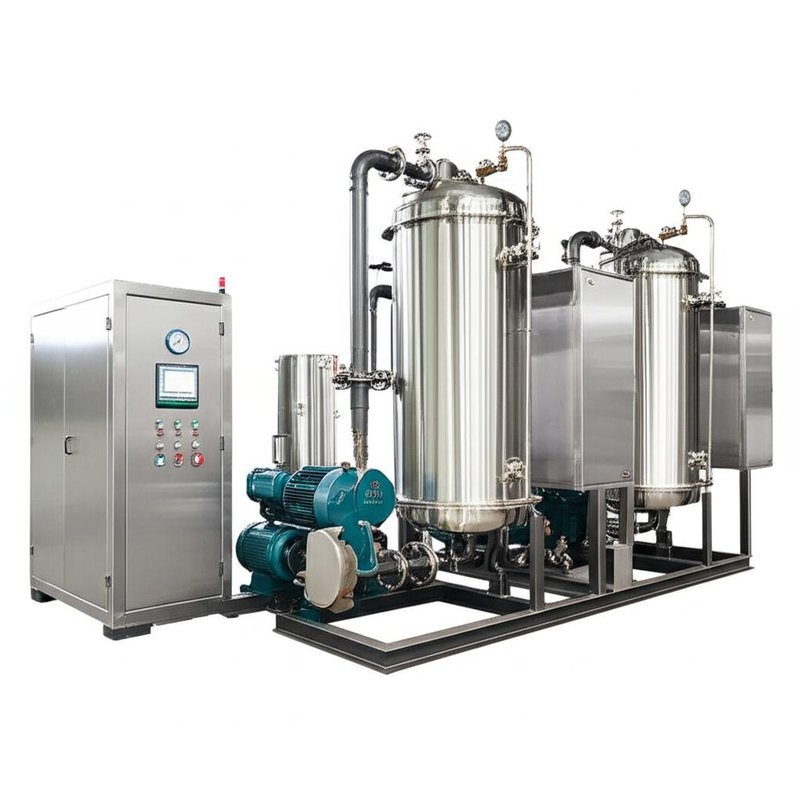

Composants clés
- Évaporateur MVR/corps à circulation forcée avec pompes à circulation et séparateur vapeur-liquide
- Compresseur de vapeur mécanique (turbo/Roots) avec VFD pour le contrôle de la pression/ΔT
- Chauffeur principal, préchauffeurs, condensateurs, dériveur de traitement sous vide/NCG
- PLC/HMI/SCADA avec historique; instrumentation (T/P/débit/cond/niveau)
- CIP skid; dosage anti-écaille; filtres de polissage au condensat en option/RO
Performance et taille
| Paramètre |
Plage typique* |
| Opération |
Continuellement, 24 heures sur 24. |
| Pression de la coque (vacuum) |
~6-25 kPa (abs) typique (dépendante de la charge) |
| Pression de décharge du compresseur |
~45-120 kPa (abs) typique (ensemble ΔT et capacité) |
| Consommation électrique (MVR) |
~15-40 kWh par tonne d'eau évaporée |
| Demande de vapeur fraîche |
Très faible après le démarrage (seulement de secours/auxiliaire) |
| Retour en arrière |
50 à 100% avec ΔT stable et qualité |
| Disponibilité |
≥ 95-98% avec redondance et CIP prévu |
| Matériaux |
SS316L / double; Ti/Hastelloy sur demande |
*Les performances réelles dépendent des caractéristiques de l'alimentation, de la viscosité/tendance à la décoloration, du rapport de compression et de la conception du transfert de chaleur.
Questions fréquentes
Pouvez-vous correspondre à notre fenêtre de vide/pression requise?
Nous concevons le compresseur CR, la portée VFD et l'aire d'échange pour atteindre le vide et la pression de décharge de la coque cible.
Comment équilibrer la consommation d'énergie et la capacité?
En réglant la pression de décharge/ΔT et la vitesse de circulation; les recettes permettent un mode de qualité à basse température ou un mode à haut débit.
Est-il adapté à la ZLD et aux saumures à haute salinité?
Absolument, les options incluent le dosage anti-échelle, le cristalliseur à circulation forcée, et une manipulation solide pour la conformité ZLD.
