Vaporisateur et concentrateur à multiple effet
Des usines d'évaporation bien-sont prouvées dans les installations autour du monde. Il y a un grand choix de configurations et de modèles disponibles – des pré-vaporisateurs aux trains à multiple effet d'évaporation – pour satisfaire les besoins d'évaporation même plus provocante de fabrique de pâte à papier ou d'usine effluente
L'avantage principal aux vaporisateurs à multiple effet est l'utilisation des surfaces de chauffage prouvées de lamelle pour le rendement élevé et la fiabilité.
pp-évaporation-usine-lamelle

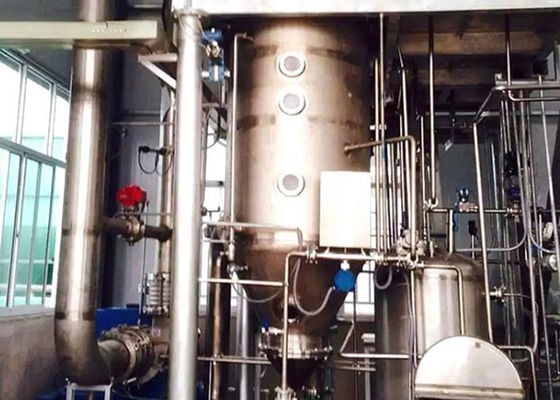

Usine d'évaporation lamellaire

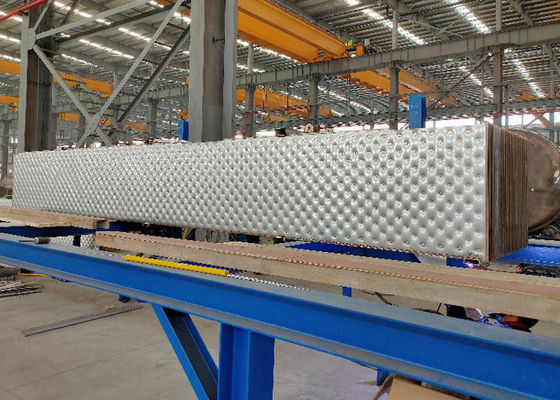

surface de chauffage de lamelle
Équipement critique pour la fabrique de pâte à papier chimique
L'évaporation de lessive noire est une part essentielle du processus de récupération chimique car elle concentre de manière significative la matière solide sèche en lessive noire de sorte que la boisson alcoolisée puisse être effectivement brûlée dans la chaudière de récupération. L'eau enlevée de la boisson alcoolisée peut être isolée et traitée de sorte qu'elle puisse être réutilisée dans le moulin – réduction des conditions d'eau douce, effluents, et épargne de l'argent.
Les vaporisateurs et les concentrateurs, avec leurs surfaces de chauffage de lamelle, sont à même de traiter les boissons alcoolisées ou les effluents à cuire épuisés de moulin utilisant la quantité minimum d'énergie tout en maximisant les solides secs de produit, la disponibilité d'usine, et la qualité condensat. Les surfaces de chauffage de lamelle sont en soi non-graduation. Ceci permet l'utilisation de diverses sources de chaleur à l'intérieur de la lamelle, permettant au moulin de choisir la connexion de processus la plus de rendement optimum.
Évaporation de lessive noire
· La lessive noire récupérée de la réduction en pulpe contient 14-17% matières solides dissoutes
· Ces solides se composent environ de 1/3 de produits chimiques inorganiques qui étaient dans la boisson alcoolisée blanche se sont ajoutés au digesteur
· L'autre 2/3 comprennent les produits chimiques organiques extraits à partir du bois
· La lessive noire doit être concentrée à au-dessus des solides de 60% de sorte qu'elle brûle sans carburant supplémentaire
Conditions d'opération de base
· Utilisation efficace d'énergie
· Séparation efficace de vapeur d'eau de lessive noire
· Séparation appropriée de méthanol, grande - savon d'huile
· Concentration de lessive noire à 75-85% solides secs
Comment atteindre 80-85% solides secs ?
En raison du de grande viscosité
Député britannique-vapeur comme milieu de chauffage
℃ de la température 175 de boisson alcoolisée dans le concentrateur final
Temps de conservation de boisson alcoolisée
agir de vaporisateur également comme un LHT-réacteur
Matériau de construction duplex
le contenu élevé d'alcali peut causer la corrosion sous tension (le SCC)
Meilleur rendement énergétique
L'utilisation du dépouillement condensat répugnant entièrement intégré, de la distribution optimisée de boisson alcoolisée, et de la capacité pour employer de diverses sources de chaleur dans un effet thermique simple pour assurer un système d'évaporation qui répond aux besoins des clients uniques tout en fournissant la meilleurs disponibilité et rendement énergétique.
Nom | Type série | Échangeur de chaleur de Shell et de tube | Échangeur de chaleur détachable de plat | Échangeur de chaleur en spirale de plat |
Pression maximum | <60 bar=""> | <200 bar=""> | <32 bar=""> | <25 bar=""> |
Coefficient de transmission de chaleur à arroser [W/m2·℃] | 3500 | 2700 | 5600 | 2000 |
Gamme de température de fonctionnement | <800> | <800> | <170> | <350> |
Pression maximum | <60 bar=""> | <200 bar=""> | <32 bar=""> | <25 bar=""> |
Coefficient de transmission de chaleur à arroser [W/m2·℃] | 3500 | 2700 | 5600 | 2000 |
Application de l'échange thermique d'air et de l'eau | ajustement | ajustement | non adapté | Ajustement partiel |
Immersion dans le réservoir ou l'eau | ajustement | Ajustement partiel | non adapté | non adapté |
Soudure de réservoir et de réacteur | Applicable | non applicable | non applicable | non applicable |
Installez sur le réacteur existant et tout autre équipement | Application flexible | Applicable partiel | non applicable | non applicable |
Toute la construction soudée | Applicable | Applicable | non applicable | non applicable |
Liquides fortement souillés et d'autres applications | Applicable | Applicable | Applicable partiel | Applicable |
Poids par unité de superficie | le bas | haut | le bas | haut |
Couche descendante, condensateur et vaporisateur | ajustement | ajustement | Ajustement partiel | Ajustement partiel |
Avantages
Rendement énergétique pour des coûts réduits
Les plus hautes boissons alcoolisées sèches de solides avec la disponibilité maximum utilisant la technologie de cristallisation
Les condensats réutilisables les plus propres utilisant la quantité minimum de vapeur
La plus basse consommation de vapeur et d'électricité
Autonettoyant
Tolérez même la graduation non-soluble
Atelier
La technologie mécanique Cie., Ltd de Jiangsu Hanpu est une société d'ingénierie de projet conjointement établie par Jiangsu Saideli Pharmaceutical Machinery Co., Ltd., Jiangsu Zhongyi Environmental Technology Co., Ltd., FERREO A/S université à Danemark, Changhaï Jiaotong et les projets principaux de Nanjing Kingreat Machinery Co., Ltd. Hanpu incluent mais ne sont pas limités à : Système d'évaporation de MVR, projet de production de sel de sel de lavage de poudre et de vide, projet de nettoyage de boue de réservoir de stockage de pétrole, projet de traitement de lixiviat de décharge, huile de plante/animale traitant la chaîne de production, projet urbain de traitement des eaux résiduaires, divers projets de traitement des eaux résiduaires, et chaîne de production d'extraction de l'huile de CBD. Support technique et transfert de paquet de technologie de produit d'api. Les produits principaux sont les séries de centrifugeuse, l'équipement à effets multiples et de MVR d'évaporation et de cristallisation, le panneau de transfert de chaleur de soudure laser, l'équipement de mélange de matériel de batterie au lithium, le récipient et le titane à pression, le zirconium, le nickel, et tout autre équipement spécial non standard.
Astuce : Dimple Plate Heat Exchanger ; Lessive noire
