L'évaporation de lessive noire est une part essentielle du processus de récupération chimique car elle concentre de manière significative la matière solide sèche en lessive noire de sorte que la boisson alcoolisée puisse être effectivement brûlée dans la chaudière de récupération. L'eau enlevée de la boisson alcoolisée peut être isolée et traitée de sorte qu'elle puisse être réutilisée dans le moulin – réduction des conditions d'eau douce, effluents, et épargne de l'argent.
Les vaporisateurs et les concentrateurs, avec leurs surfaces de chauffage de lamelle, sont à même de traiter les boissons alcoolisées ou les effluents à cuire épuisés de moulin utilisant la quantité minimum d'énergie tout en maximisant les solides secs de produit, la disponibilité d'usine, et la qualité condensat. Les surfaces de chauffage de lamelle sont en soi non-graduation. Ceci permet l'utilisation de diverses sources de chaleur à l'intérieur de la lamelle, permettant au moulin de choisir la connexion de processus la plus de rendement optimum.
Évaporation
Mission :
Évaporation de la lessive noire faible pour séparer l'eau et pour créer une lessive noire produit-forte combustible
Les trois processus principaux qui se produisent dans le vaporisateur sont :
Liquor+heat noir à Lessive noire + eau + vapeur fortes
Condensat + vapeur à Condensat propre + sale + NCG
Lessive noire à Lessive noire + savon (seul bois tendre)
Conditions d'opération de base
Utilisation efficace d'énergie
Séparation efficace de vapeur d'eau de lessive noire
Séparation appropriée de méthanol, grande - savon d'huile
Concentration de lessive noire à 75-85% solides secs
| Nom | Série de plat d'oreiller | Échangeur de chaleur de Shell et de tube | Échangeur de chaleur détachable de plat | Échangeur de chaleur en spirale de plat |
| Gamme de température de fonctionnement | <800> | <800> | <170> | <350> |
| Pression maximum | <60 bar=""> | <200 bar=""> | <32 bar=""> | <25 bar=""> |
| Coefficient de transmission de chaleur à arroser [W/m2·℃] | 3500 | 2700 | 5600 | 2000 |
| Application de l'échange thermique d'air et de l'eau | ajustement | ajustement | non adapté | Ajustement partiel |
| Immersion dans le réservoir ou l'eau | ajustement | Ajustement partiel | non adapté | non adapté |
| Soudure de réservoir et de réacteur | Applicable | non applicable | non applicable | non applicable |
| Installez sur le réacteur existant et tout autre équipement | Application flexible | Applicable partiel | non applicable | non applicable |
| Toute la construction soudée | Applicable | Applicable | non applicable | non applicable |
| Liquides fortement souillés et d'autres applications | Applicable | Applicable | Applicable partiel | Applicable |
| Poids par unité de superficie | le bas | haut | le bas | haut |
| Couche descendante, condensateur et vaporisateur | ajustement | ajustement | Ajustement partiel | Ajustement partiel |
Technologie de MVR
La technologie de MVR est de comprimer la vapeur secondaire du vaporisateur par la méthode mécanique, d'augmenter sa pression et température, augmenter son enthalpie, et puis l'envoyer de nouveau à la chambre de chauffe du vaporisateur à employer en tant que vapeur de chauffage, afin de maintenir le liquide d'alimentation dans l'état de ébullition, alors que la vapeur de chauffage elle-même condense dans l'eau. Comparé à la technologie multi d'évaporation d'effet, la technologie de MVR comprime et réutilise toute la vapeur secondaire et récupère la chaleur latente, ainsi elle est plus économiseuse d'énergie que la technologie multi d'évaporation d'effet.

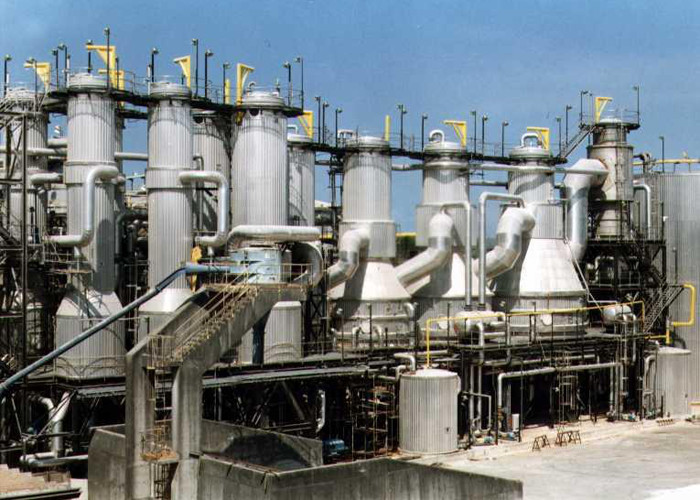

Vaporisateurs d'effet multiple
Des vaporisateurs d'effet multiple sont toujours employés dans le service de lessive noire. Les effectcomes multiples de terme de l'utilisation efficace multiple de l'énergie d'effectuer la tâche d'évaporation. Dans une telle configuration, la vapeur vive est condensée seulement dans le premier vaporisateur d'effet, produisant des vapeurs qui sont alors envoyées pour condenser dans un deuxième effet où l'évaporation supplémentaire a lieu. Le processus peut alors être répété jusqu'à atteindre le dernier vaporisateur d'effet où des vapeurs produites sont condensées dans un condensateur utilisant l'eau de refroidissement.
La génération de vapeur dans le moulin de Papier d'emballage est une dépense de fonctionnement d'exploitation significative et tout effort doit être fait pour conserver son utilisation. L'usine d'évaporation est de loin le consommateur principal de cette vapeur pour le retrait de l'eau de la lessive noire faible. L'opération économique du vaporisateur est donc affirmée sur l'utilisation efficace multiple de la chaleur fournie par la vapeur et donc sur les ofeffects de nombre dans JE.
Application de technologie dans l'évaporation de lessive noire de la pulpe
En prenant l'évaporation de la paille de blé réduisez en pulpe la lessive noire comme exemple, le processus d'évaporation de combinaison de la technologie de MVR et l'évaporation multi d'effet a l'effet parfait.

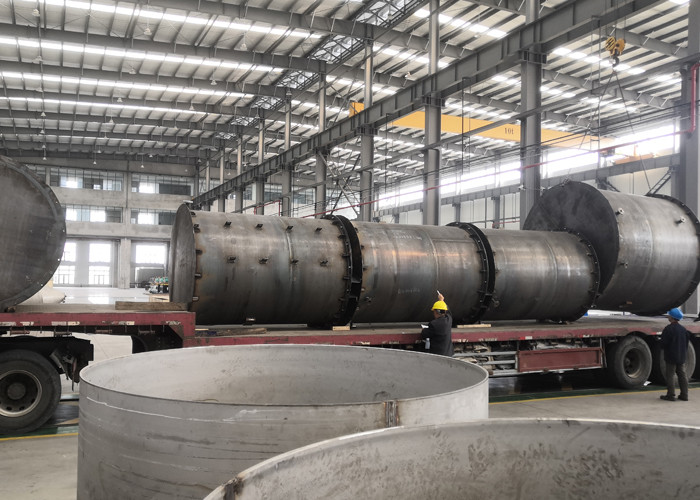

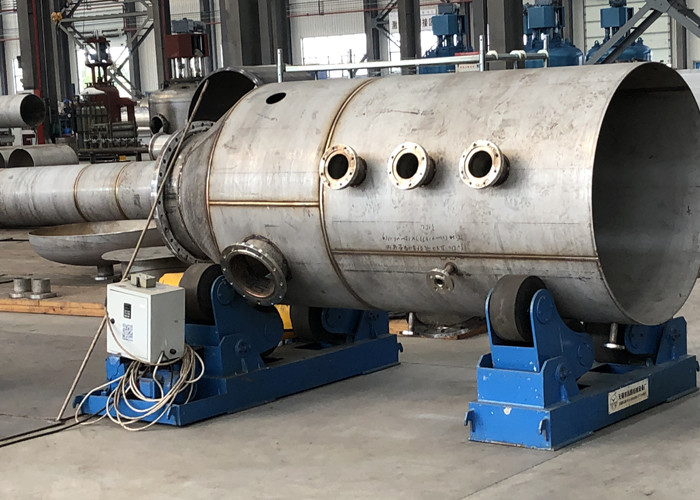

Atelier de production
