Le laser automatique a soudé l'échangeur de plat d'oreiller dans l'évaporation des eaux usées de pulpe de papier
Ces dernières années, avec la maturité de la technologie mécanique de la récompression de vapeur (MVR). Cette technologie a été très utilisée dans le traitement des eaux résiduaires (lessive noire y compris de pulpe chimique, APMP et BCTMP et d'autres eaux usées chimiques de pulpe mécanique), l'industrie alimentaire, le dessalement d'eau de mer et d'autres domaines.
Technologie de MVR
La technologie de MVR est de comprimer la vapeur secondaire du vaporisateur par la méthode mécanique, d'augmenter sa pression et température, augmenter son enthalpie, et puis l'envoyer de nouveau à la chambre de chauffe du vaporisateur à employer en tant que vapeur de chauffage, afin de maintenir le liquide d'alimentation dans l'état de ébullition, alors que la vapeur de chauffage elle-même condense dans l'eau. Comparé à la technologie multi d'évaporation d'effet, la technologie de MVR comprime et réutilise toute la vapeur secondaire et récupère la chaleur latente, ainsi elle est plus économiseuse d'énergie que la technologie multi d'évaporation d'effet.
Avantages de technologie de MVR :
Après démarrage, il n'y a aucun besoin de vapeur fraîche, ou un peu de vapeur fraîche est consommée, ainsi le coût d'opération est bas.
La structure simple, opération simple d'effet, simplifient la canalisation, instrument, système électrique.
Facile à commencer, opération simple, opération stable, moins d'entretien.
Il occupe un petit espace et a peu d'utilités. Généralement il n'y a aucun besoin de condensateur et de tour de refroidissement.
Application de technologie de MVR :
Quand la concentration du liquide évaporé est élevée et son point d'ébullition est augmenté dans une certaine limite, par exemple, quand la concentration du liquide noir évaporé est en-dessous de 20%, le point d'ébullition est pas plus le ℃ de 1,5 augmenté.
Il est employé aux secteurs ou aux entreprises où le prix de l'électricité est bon marché et l'énergie calorifique est chère.

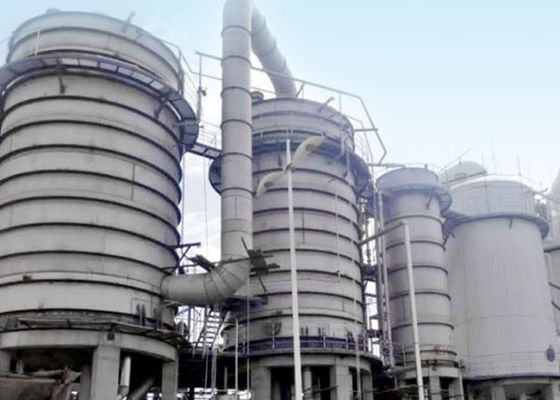

2. Application de technologie dans l'évaporation de lessive noire de la pulpe
En prenant l'évaporation de la paille de blé réduisez en pulpe la lessive noire comme exemple, le processus d'évaporation de combinaison de la technologie de MVR et l'évaporation multi d'effet a été comparée au processus multi d'évaporation d'effet. Les détails sont comme suit.
2,1 paramètres principaux et plan d'évaporation
Les résultats prouvent que le débit de la lessive noire diluée est 128.6t/h, la température de la lessive noire diluée est le ℃ 70, la concentration de la lessive noire diluée est 10%, la concentration de la lessive noire concentrée est 45%, et l'eau d'évaporation est 100t/H. Le processus multi d'évaporation d'effet est station d'évaporation de 5 effets, et le processus combiné d'évaporation est concentration de MVR pré de + station d'évaporation 5 effets.
2,2 opération
L'opération des deux processus d'évaporation pour le traitement de la paille de blé réduisent en pulpe la lessive noire est montrée dans la table.
Opération de deux processus d'évaporation pour traiter la lessive noire de pulpe de papier
| article | station de 5 effets | processus combiné d'évaporation | ||
| De MVR concentration pré | station de l'évaporation 5-effect | |||
| L'eau d'évaporation (t/h) | 100 | 64,28 | 35,72 | |
| Concentration entrante (%) | 10 | 10 | 20 | |
| Concentration (%) | 45 | 20 | 45 | |
| Région de vaporisateur (㎡) | 10000 | 8500 | 4000 | |
| Région de condensateur (㎡) | 800 | / | 300 | |
| Consommation | Vapeur (t/h) | 25 | / | 9 |
| L'électricité (kWh/h) | 500 | 1600 | 180 | |
| L'eau (t/h) | 900 | / | 350 | |
| Coût de fonctionnement | RMB/hour | 4500 | 960 | 1633 |
| Capacité d'évaporation de l'eau de RMB/T | 45 | 25,93 | ||
| RMBx10000/jour | 10,8 | 6,2 | ||
| RMBx10000/année (340days) | 3672 | 2115 | ||
Note : Évaluation coûtée en fonction : vapeur 150rmb/t, l'électricité 0,6 rmb/KWH, l'eau 0.5rmb/t.
L'investissement de l'équipement de processus combiné d'évaporation a augmenté : vaporisateur (2500 m2) 375x10000 RMB ; Compresseur 400x10000rmb, 775x10000 total RMB de MVR
Réduction frais d'exploitation annuelle de processus combiné d'évaporation : 3672-2115 = 1557 (10000RMB)
Période de remboursement d'augmentation d'investissement du processus combiné d'évaporation : 755 ÷ 1557=0.5year
Il peut voir que prenant l'échelle de 100t/de h comme exemple, le processus combiné d'évaporation peut récupérer l'investissement accru dans la moitié d'une année, et les économies 1557 (10000 RMB) chaque année à l'avenir, avec les avantages économiques considérables.
