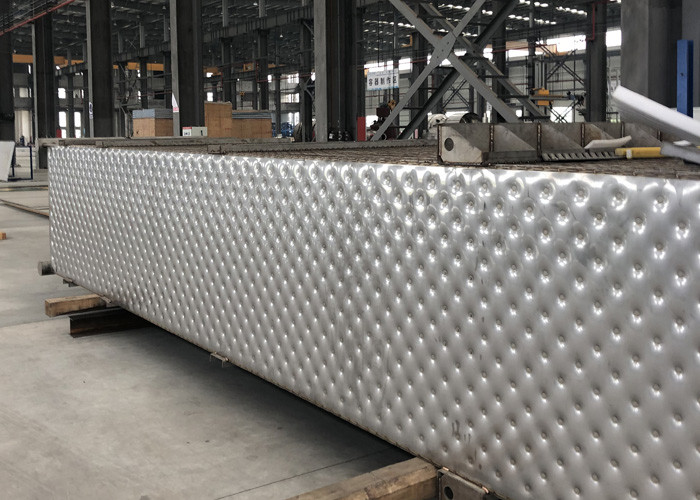

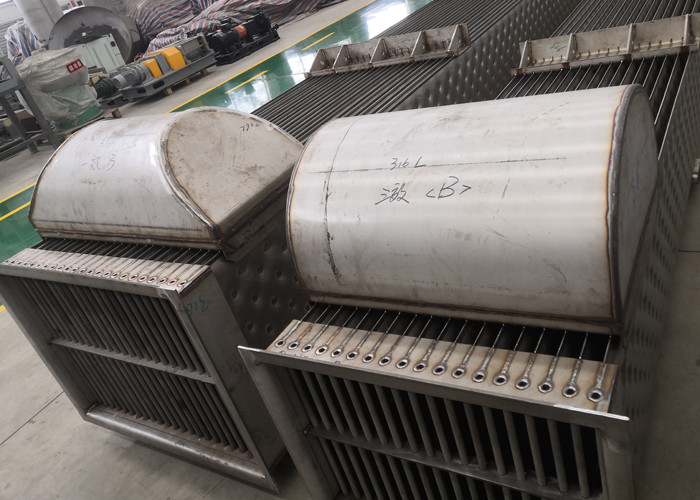

Haut échangeur de chaleur efficace de plat dans le vaporisateur à couche descendante de récompression de vapeur de MVR /Mechanical
MVR mécanique industrielle de récompression de vapeur
Une pompe à chaleur emploie l'énergie pour transférer la chaleur à partir d'une source de plus basse température à une demande plus élevée de la température utilisant l'énergie supplémentaire. Pour les pompes à chaleur industrielles, la source de chaleur est chaleur résiduelle de processus.
La récompression mécanique de vapeur (MVR) est un système ouvert de pompe à chaleur dans lequel la pression et la température de la vapeur, ainsi que la température de saturation correspondante, sont augmentées au moyen de compression. La récompression de vapeur est une variation spécifique de MVR. L'échappement à basse pression de vapeur des opérations industrielles, telles que des vaporisateurs ou des cuiseurs, est habituellement mis à l'air libre ou condensé dans une tour de refroidissement, alors que d'autres opérations d'usine sur le même site peuvent exiger la vapeur d'intermédiaire-pression. Au lieu de la vapeur à haute pression en expansion à travers une valve d'étranglement pour répondre à ces besoins, la vapeur de rebut à basse pression peut être mécaniquement comprimée à un à haute pression de sorte qu'elle puisse être réutilisée. La récompression de vapeur compte sur un compresseur mécanique pour augmenter la température de la chaleur latente en vapeur pour la rendre utilisable pour des fonctions de processus. L'avantage se situe dans le fait que l'énergie exigée de compression est très petite comparée à la quantité de présent de la chaleur latente dans la vapeur réutilisée.
La représentation énergique de la récompression de vapeur est exprimée en coefficient de représentation (CANNETTE DE FIL). La CANNETTE DE FIL donne le rapport de la chaleur récupérée nette et de l'énergie employées par le compresseur. Dans ce cas, la chaleur nette est la production de vapeur comprenant le rendement supplémentaire de vapeur par l'injection de l'eau. Les applications économiques et de rendement optimum typiques ont une CANNETTE DE FIL minimum de 3,5. Quelques applications de MVR ont une CANNETTE DE FIL de 10 ou même plus hauts.
Les éléments clé pour une haute CANNETTE DE FIL sont les suivants :
Un bas rapport des pressions absolues de vapeur. Une directive pour le rapport maximum est 6, mais dans la pratique quotidienne le rapport est environ 3.
Une capacité minimum. Une directive est un minimum d'une tonne de vapeur par heure. Injection de l'eau après compression.
Caractéristiques
Économie d'énergie : efficacité thermique élevée, économie d'énergie, consommation d'énergie inférieure, la consommation d'énergie de
l'évaporation de l'eau 1t est environ 1/5 à 1/3 du vaporisateur conventionnel.
Protection de l'environnement : débarassez-vous complètement de la dépendance à l'égard la chaudière à vapeur, le vaporisateur mécanique de récompression de vapeur pourrait être de démarrage par l'électricité. Sans chaudière, n'ayez pas besoin de brûler le charbon, un peu de vapeur, un peu d'eau de refroidissement.
Le coût d'opération est bas : en raison de la consommation basse d'énergie, les frais d'exploitation du vaporisateur entier sont seulement 1/3 à 1/2 du vaporisateur traditionnel.
Petit secteur : le système a la structure mécanique dense élevée, ainsi le secteur de couverture est moins de 50% du vaporisateur traditionnel.
Évaporation douce : l'évaporation de basse température, la différence de la température de transfert de chaleur est basse, ainsi il n'est pas facile mesurer le système.
Niveau élevé d'automation : niveau élevé d'automation, opération simple, facile à utiliser.
Consommation mécanique de vaporisateur de MVR de récompression de vapeur comparée à l'équipement traditionnel d'évaporation calculé en évaporant l'eau 1T
| Nom | Vapeur | Electric Power | Coût total (RMB) | ||
| Capacité d'évaporation (kg/h heures) | Consommation (t) | Coût (RMB) | Consommation (kilowatts) | Coût (RMB) | |
| Vaporisateur d'effet simple | 1,1 | 220 | 3 | 2,1 | 222,1 |
| Vaporisateur de double effet | 0,55 | 110 | 3 | 2,1 | 112,1 |
| Vaporisateur de trois effets | 0,4 | 88 | 3 | 2,1 | 90,1 |
| Vaporisateur de MVR | 0,02 | 4,4 | 30 | 21 | 25,4 |
DOMAINES D'APPLICATION
La récompression mécanique de vapeur a été au commencement employée presque exclusivement dans l'industrie laitière. Les années suivantes, ses domaines d'application ont été augmentés, et incluent maintenant l'industrie laitière, le secteur de la brasserie, l'industrie du sucre, l'industrie saline, l'industrie de pulpe, l'industrie chimique, l'industrie etc. d'alcool.
Organigramme de principe

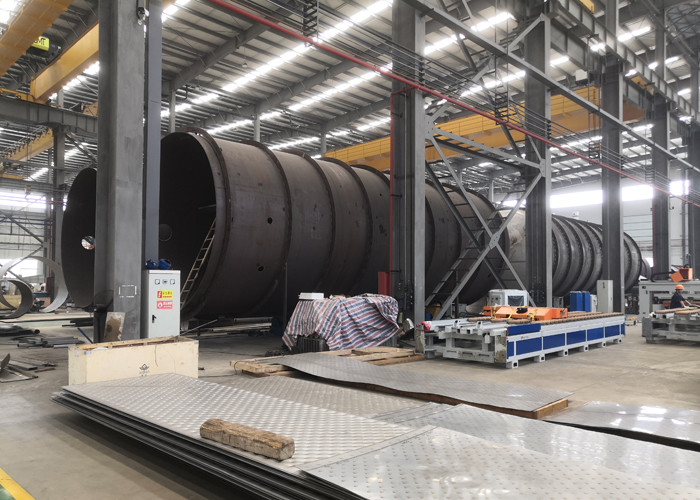

Notre site d'atelier
