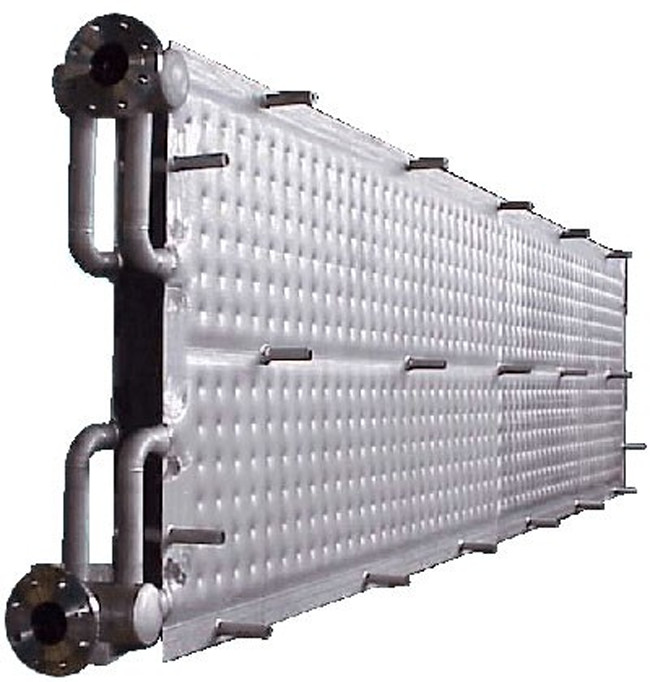

Plaque de fossette en acier inoxydable personnalisable en taille pour échangeur de chaleur
Les installations d'évaporation ont fait leurs preuves dans des installations du monde entier.Il existe une variété de configurations et de modèles disponibles - des pré-évaporateurs aux trains d'évaporation à effets multiples - pour répondre aux besoins d'évaporation les plus difficiles des usines de pâte à papier ou des usines de traitement des effluents
Le principal avantage des évaporateurs à effets multiples est l'utilisation de surfaces chauffantes à lamelles éprouvées pour une efficacité et une fiabilité élevées.
pp-evaporation-plant-lamelle

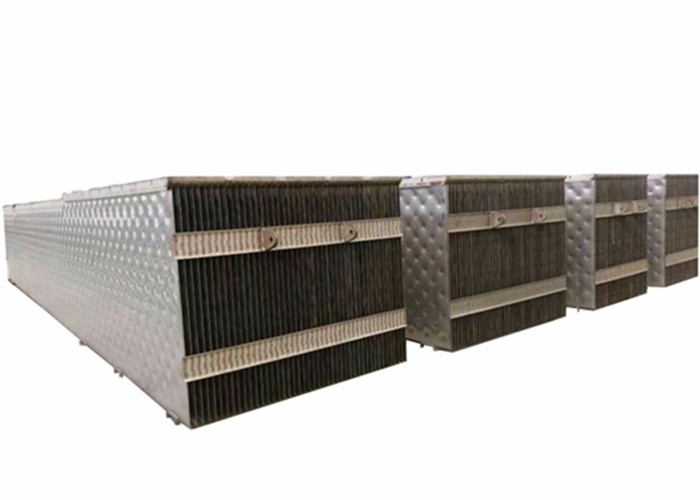

Usine d'évaporation lamellaire

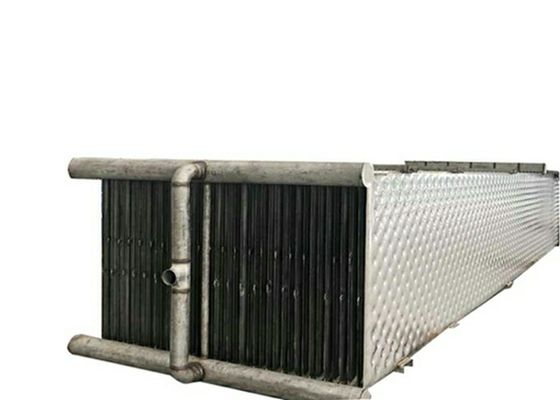

surface chauffante à lamelles
| Nom | Série d'assiettes d'oreiller | Échangeur de chaleur à calandre et tube | Échangeur de chaleur à plaques amovible | Échangeur de chaleur à plaques en spirale |
| Plage de température de fonctionnement | <800℃ | <800℃ | <170℃ | <350℃ |
| Pression maximale | <60 bars | <200 bars | <32 bars | <25 bars |
| Coefficient de transfert de chaleur à l'eau[W/m2·℃] | 3500 | 2700 | 5600 | 2000 |
| Application de l'échange de chaleur air-eau | en forme | en forme | ne convient pas | Ajustement partiel |
| Immersion dans le réservoir ou l'eau | en forme | Ajustement partiel | ne convient pas | ne convient pas |
| Soudage cuve et réacteur | En vigueur | n'est pas applicable | n'est pas applicable | n'est pas applicable |
| Installer dans le réacteur existant et d'autres équipements | Application flexible | Applicable en partie | n'est pas applicable | n'est pas applicable |
| Construction entièrement soudée | En vigueur | En vigueur | n'est pas applicable | n'est pas applicable |
| Liquides fortement contaminés et autres applications | En vigueur | En vigueur | Applicable en partie | En vigueur |
| Poids par unité de surface | meugler | haut | meugler | haut |
| Film tombant, condenseur et évaporateur | en forme | en forme | Ajustement partiel | Ajustement partiel |
La liqueur noire est un sous-produit de la pâte des usines qui fabriquent des produits à partir d'arbres, comme le papier.Il est actuellement utilisé pour récupérer les produits chimiques de cuisson et produire de la vapeur à haute pression utilisée dans le processus de fabrication des pâtes et papiers.Il est composé de différents ingrédients issus de ces procédés tels que la lignine, l'hémicellulose, l'hydroxyde de sodium (NaOH) et le sulfure de sodium (Na2S).Le composé de lignine dans la liqueur noire peut être utilisé pour fabriquer du biocarburant, mais il peut être coûteux à produire et le carburant fabriqué à partir de celui-ci n'est donc pas très courant.
Cependant, et selon l'Agence internationale de l'énergie (AIE), l'avenir de l'utilisation de la liqueur noire comme carburant est prometteur et il est considéré comme le cinquième carburant le plus important sur terre !
Evaporation de la liqueur noire
La liqueur noire récupérée de la réduction en pâte contient 14 à 17 % de solides dissous
Ces solides sont composés d'environ 1/3 de produits chimiques inorganiques qui se trouvaient dans la liqueur blanche ajoutée au digesteur
Les 2/3 restants sont constitués de produits chimiques organiques extraits du bois
La liqueur noire doit être concentrée à plus de 60 % de solides afin qu'elle brûle sans combustible supplémentaire
Exigences de processus de base
Utilisation efficace de l'énergie
Séparation efficace de la vapeur d'eau de la liqueur noire
Séparation appropriée du méthanol, du savon de tall oil
Concentration de liqueur noire à 75-85% de solides secs
Évaporation
Mission:
Évaporation de la liqueur noire faible pour séparer l'eau et créer un produit combustible - liqueur noire forte
Les trois principaux processus qui se produisent dans l'évaporateur sont :
Liqueur noire + chaleur à Liqueur noire forte + eau + vapeur
Condensat + Vapeur à nettoyer + Condensat sale + NCG
Liqueur noire à Liqueur noire + Savon (uniquement résineux)
Comment atteindre 80-85% de solides secs ?
En raison de la viscosité élevée
MP-vapeur comme moyen de chauffage
température de la liqueur 175 ℃ dans le concentrateur final
Temps de rétention de l'alcool
l'évaporateur fait également office de réacteur LHT
Matériau de construction duplex
une teneur élevée en alcalis peut provoquer des fissures par corrosion sous contrainte (SCC)
Efficacité énergétique pour des coûts réduits
Liqueurs les plus sèches avec une disponibilité maximale grâce à la technologie de cristallisation
Condensats réutilisables les plus propres en utilisant la quantité minimale de vapeur
Consommation de vapeur et d'électricité la plus faible
Autonettoyant
Tolère même le tartre non soluble
Nos produits sont vendus dans le monde entier. Vous pouvez être assuré de l'ensemble du processus de nos produits.
