Profil de relief simple ASMI d'échangeur de chaleur de plat de l'oreiller SUS304 double

Chauffage de refroidissement spécifique gonflable de relief simple de vente chaud de pression d'eau de profil de puissance élevée de plat d'oreiller double
Description
Les échangeurs de chaleur de plat d'oreiller sont une classe de conception complètement soudée d'échangeur de chaleur, qui montrent un onduleux, surface « en forme d'oreiller » constituée par un procédé d'inflation. Comparé à un matériel plus classique, tel que des échangeurs de chaleur de coquille et de tube et de plat et de cadre, les plats d'oreiller sont une technologie tout à fait jeune. En raison de leur flexibilité géométrique, ils sont employés aussi bien que les échangeurs de chaleur « de type plat » et comme vestes pour le refroidissement ou la chauffage des navires. L'équipement de plat d'oreiller éprouve actuellement l'attention et l'exécution accrues dans l'industrie de transformation.

Construction
Des plats d'oreiller sont fabriqués par un procédé d'inflation, où deux feuillards minces sont soudés par points entre eux au-dessus de la surface entière par le laser ou le soudage par résistance. Les côtés des plats sont scellés par la soudure continue, autre que les ports se reliants. En conclusion, l'espace entre les feuillards minces est pressurisé par un fluide hydraulique causant une formation de plastique des plats, qui mène par la suite à leur surface onduleuse caractéristique.

En principe, il y a deux types différents de plats d'oreiller : simple-de relief et double-de relief. L'ancienne généralement forme les doubles murs des navires revêtus, alors que ce dernier sont assemblés à une pile (banque) pour fabriquer des échangeurs de chaleur de plat d'oreiller. des plats Simple-de relief d'oreiller sont formés quand l'embase est sensiblement plus épaisse que le plat supérieur. Le plat de dessus de diluant déforme, alors que l'embase reste plate.

En outre, des plats d'oreiller sont généralement équipés des soudures continues de « cloison », qui offrent des conseils visés d'écoulement dans les canaux de plat d'oreiller dans les cas, où la distribution d'écoulement ou la vitesse liquide pourrait être une question. On a proposé dedans une méthode pour obtenir des conseils d'écoulement par des cloisons dans les canaux entre les plats adjacents d'oreiller dans des échangeurs de chaleur de plat d'oreiller, récemment.

En raison de leur construction, plats d'oreiller soyez hermétiquement scellé, ils ont une stabilité structurelle élevée et leur fabrication est en grande partie automatisée et fortement flexible. Des plats d'oreiller peuvent être actionnés aux pressions > 100 MPA et températures de jusqu'à 800 °C.

Paramètres techniques



Applications
L'application des plats d'oreiller est très étendue, due à leurs propriétés favorables telles que la flexibilité géométrique élevée et la bonne adaptativité de presque chaque processus. Leur exécution dépend de leur construction sous-jacente, c.-à-d. reposent des banques de plat ou des réservoirs revêtus de plat d'oreiller. Il est facile nettoyer la surface externe relativement plate et approprié à l'encrassement élevé ou aux applications sanitaires, mais la surface interne a les coutures fines autour de chaque soudage par points et n'est pas facile à nettoyer, donc la surface interne est seulement appropriée aux fluides de non-encrassement comme l'eau, la vapeur ou les réfrigérants.

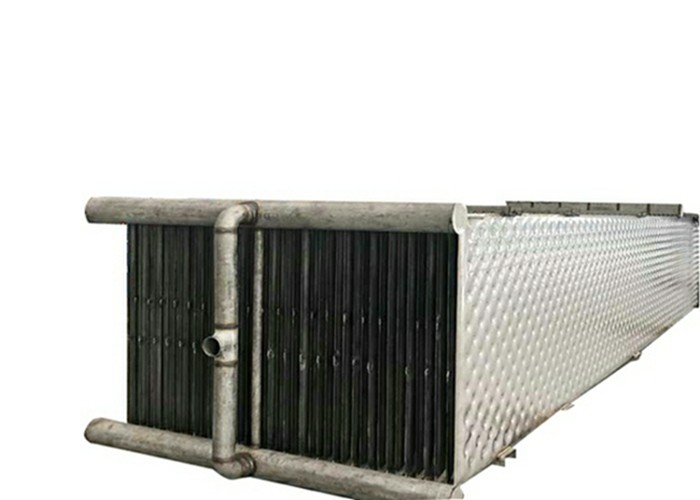

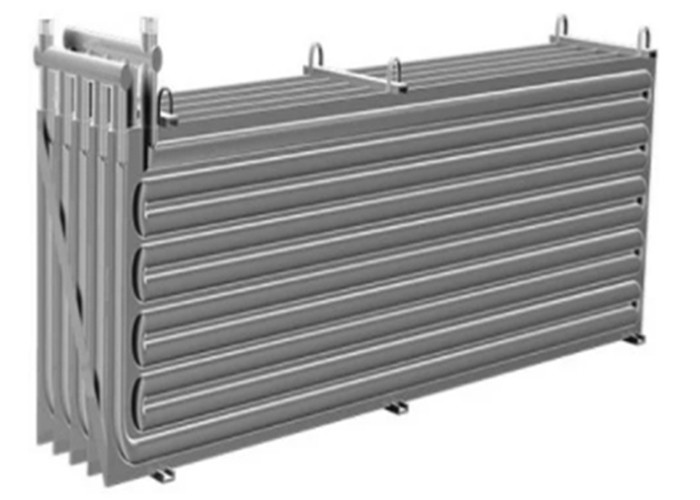

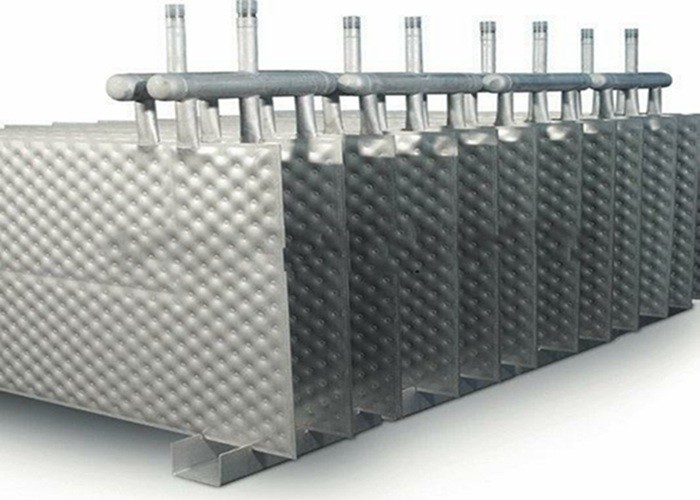

1. Banques de plat d'oreiller (échangeurs de chaleur)
Des banques de plat d'oreiller sont typiquement employées dans des médias liquide-liquide, gazeux liquides, de grande viscosité ou sales de impliquer d'applications, des conditions de perte de basse pression, la condensation (par exemple condensateurs supérieurs), l'évaporation à couche descendante (industrie par exemple de papier et de pulpe), des reboilers, l'eau refroidissant, séchage des solides, génération de glace de flocon (l'industrie alimentaire) et plus. Elles sont également utilisées généralement comme réfrigérateurs à immersion (par exemple dans la galvanoplastie), où les banques sont immergées directement dans le réservoir. Des banques peuvent être construites pour permettre aux différents plats d'être séparées de la pile, permettant le nettoyage ou l'entretien facile.

2. Réservoirs revêtus de plat d'oreiller
L'application la plus étendue des plats d'oreiller est jusqu'à présent avec les navires revêtus, en raison de leur flexibilité, pleine couverture de superficie pour le transfert de chaleur, bas fluide supportent, coût et temps de fabrication favorable, et nettoyage facile, particulièrement dans des applications stériles. Les réservoirs peuvent être équipés des vestes multiples au-dessus de sa surface, incluant également le fond de réservoir, par exemple conique ou être bombés, et peuvent inclure les coquilles cylindrique supplémentaires à l'intérieur du réservoir. Les domaines typiques de l'exécution des réservoirs revêtus de plat d'oreiller sont dans l'industrie des produits alimentaires et des boissons et dans l'industrie chimique et pharmaceutique. Ces vestes désigné également sous le nom des « vestes de fossette ».







FAQ
1. Avez-vous le service d'OEM ? Fournissez-vous les pièces ? Oui, nous faisons, tant que vous nous fournissez votre dessin et conditions détaillées.
2. Comment pouvons-nous facilement découvrir les centrifugeuses les plus convenables ? Nous avons éprouvé l'équipe d'ingénieur pour vous aider à faire la sélection modèle, tant que vous nous fournissez les caractéristiques matérielles de traitement détaillées.

3. Expédierez-vous des techniciens pour l'installation et la commission ? Oui, nous pouvons, nous faisons un bon nombre de service, nous rapportons svp à notre ensuite cloison de ventes.

4. Quel est votre avantage comparé à vos concurrents ? Qualité et expérience. Nous sommes le fournisseur supérieur de centrifugeuse en Chine, nos conceptions et les structures sont semblables au leader mondial Alfa Laval, Westfaliar, Flottweg etc.

5. Comment protégez-vous la qualité ? Mon usine est une entreprise d'État avec plus de 100 ans d'expérience, la politique d'opération stricte est exécutée, a avancé les machines de développement pour garantir la précision de tous les composants, travailleurs avec le permis d'opération, pièces obtiennent le multitraitement, les pièces transmission&electrical sont de marque célèbre internationale. Des séries d'essai et d'inspection sont faites à l'étape productrice entière.

6. Pouvons-nous rendre visite à votre utilisateur ou entrer en contact avec eux ? Oui, les utilisateurs sont dedans domestiques et à l'étranger, nous pouvons te fournir la liste de noms. Vous pouvez aller là ou entrer en contact pour obtenir plus d'information.
