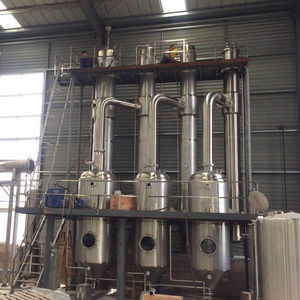

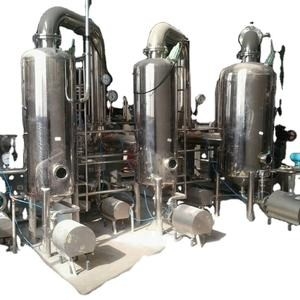

Évaporateur en acier inoxydable TVR à haut rendement Colonne de distillation TVR Échafaudage industriel avec pompe à jet de vapeur
ÉVAPORATEUR TVR
Les évaporateurs TVR utilisent la recompression thermique de vapeur pour recomprimer une partie de la vapeur du séparateur de vapeur et la mélanger à la vapeur pour chauffer la première étape.
Procédure pour l'évaporateur TVR
Thermal Vapour Recompression (TVR) normally takes place across one or more stages by utilizing medium or high pressure steam in an ejector which recycle a portion of the vapour from the vapour separator and mixing it with the steamCe mélange est utilisé pour chauffer la première phase d'évaporation.
La consommation de vapeur d'un évaporateur TVR varie d'environ 0,3 à 0,07 kg de vapeur par kg d'évaporation d'eau, selon le nombre d'étapes de recompression.
Cette conception prévoit des machines moins coûteuses que les conceptions chauffées à la vapeur droite, mais nécessite une pression de vapeur moteur.
autres appareils pour le traitement des gaz
Les thermocompresseurs sont conçus pour recycler l'énergie thermique en captant et en recomprimant la vapeur de déchets pour une utilisation ailleurs.
Comme les éjecteurs, les compresseurs thermiques n'ont pas de pièces mobiles.
Le compresseur thermique utilise de la vapeur à haute pression, comme fluide moteur, qui pénètre dans le coffre à vapeur et s'élargit à travers la buse.
La vapeur à grande vitesse entraîne ensuite la vapeur de déchets dans une chambre de mélange où les fluides sont combinés.
Les fluides mélangés sont ensuite recomprimés à une pression immédiate par le diffuseur, qui agit comme une buse à l'envers, reconvertissant l'énergie de vitesse en énergie de pression.
Les compresseurs thermiques sont conçus pour des applications dans les industries alimentaire, pétrolière, chimique, électrique et papier.La recompression thermique est généralement appliquée dans les industries laitière et du jus pour récupérer et réutiliser la vapeur des évaporateurs pendant le processus de concentration..
Tous les compresseurs thermiques sont conçus sur mesure et testés pour répondre aux spécifications de nos clients.
Pour en savoir plus sur les systèmes de récupération de chaleur thermocompresseur, et pour discuter de votre processus ou application spécifique, n'hésitez pas à nous contacter.
Caractéristiques
Seule une fraction de l'énergie d'évaporation doit être utilisée sous forme de vapeur active.
Faibles coûts d'investissement.
Il est possible d'effectuer des réaménagements dans des installations existantes.
Convient à diverses applications.
Variantes
Augmentation du nombre d'étapes pour réduire la consommation de vapeur.
Avec ou sans séparation des sels.
Différents concepts de préchauffage.
Condensation de la vapeur excédentaire dans les condensateurs de mélange ou de surface.
| Comparaison des performances pour DifférentÉvaporateur | ||||
| Nom de l'article | Évaporateur à effet unique | évaporateur à effet multiple | Évaporateur TVR | Evaporateur MVR |
| Consommation d'énergie | la consommation d'énergie est beaucoup plus élevée que les autres, 1 tonne d'eau consomme 1 tonne de vapeur en théorie | une économie d'énergie relativement | Base sur l'évaporateur multi-effet traditionnel, un effet supplémentaire ajouté, mais une vapeur à pression plus élevée nécessaire | La technologie d'économie d'énergie la plus efficace pour l'évaporateur, mais la consommation d'énergie est de 10 à 40 kWh |
| Espace au sol | Petite | gros | gros | petit |
| Ressources énergétiques | vapeur et électricité, besoin de réseau de tuyaux de vapeur et de chaudière | vapeur et électricité, besoin de réseau de tuyaux de vapeur et de chaudière | la vapeur et l'électricité, le réseau de tuyaux de vapeur et la chaudière, la vapeur haute pression. | électricité, pas besoin de réseau de tuyaux, tout le système de circulation en boucle fermée |
| Autonomie | Automacs | Fonctionnement entièrement automatique, évaporation continue | Fonctionnement entièrement automatique, évaporation continue | Fonctionnement entièrement automatique, évaporation continue |
Tracé du principe de fonctionnement
