Distilleur d'eau industriel, machine d'évaporation sous vide, évaporateur TVR
Définition
Le système d'évaporation TVR est amélioré par rapport au système qui décharge directement la vapeur secondaire.Depuis la pompe à chaleur à réaction 1 kg de vapeur haute pression ne peut éjecter que 0.3 kg de vapeur secondaire, donc bien que ce système soit simple et compact, son efficacité énergétique est relativement faible.Les formes courantes d'évaporation par pompe à chaleur sont généralement l'évaporation par pompe à chaleur à réaction (TVR) et l'évaporation par pompe à chaleur à compression mécanique à vapeur à compression secondaire à compression directe (MVR).Ces dernières années, en raison des progrès significatifs réalisés en matière de matériaux d'ingénierie, de structure et de technologie de fabrication et de l'augmentation des prix de l'énergie, la production de pétrole et de gaz a augmenté de plus en plus.les pompes à chaleur à compression mécanique sont devenues de plus en plus importantesLes pompes à chaleur sont largement utilisées pour l'évaporation et la concentration de diverses solutions diluées.l'utilisation de la technologie d'évaporation par pompe à chaleur s'est avérée très économiqueLe dispositif de pompe à chaleur ne doit consommer qu'une petite quantité d'énergie de haute qualité pour obtenir plus d'énergie thermique, ce qui réduit le gaspillage d'énergie.la consommation d'énergie de l'évaporation par pompe à chaleur est beaucoup plus faible que celle de l'évaporation à effet unique ou à effet multiple;, et l'utilisation de la technologie des pompes à chaleur peut remplacer un grand nombre de chaudières, économisant du carburant, réduisant la pollution atmosphérique et réduisant l'utilisation de la chaleur résiduelle.L'assainissement environnemental de la ville doit être amélioréL'évaporation par pompe à chaleur est une méthode d'évaporation très fiable avec une faible consommation d'énergie.il a été largement utilisé dans le processus chimique.
Spécification
| Comparaison des coûts de fonctionnement des évaporateurs de 10 T/h |
|
| Nom |
Evaporateur MVR |
Évaporateur à triple effet |
|
| Coût de la consommation de vapeur |
0.6 ((consommation de vapeur de préchauffage du matériau) t/h×180RMB/t=108RMB/h |
[4,0+0,6 ((consommation de vapeur de préchauffage du matériau) ]t/h×180RMB/t=828RMB/h |
|
| Charge électrique |
Pour les véhicules à moteur à combustion |
La capacité de charge est de 160 kW/h × 0,80 RMB/kw = 128 RMB/h |
|
| Récupération de l'eau condensée |
10.6t/h × 3RMB/t=32RMB/h |
14.6t/h × 3RMB/t=44RMB/h |
|
| Coût d'exploitation par heure |
108 + 400-32 = 476 RMB/h |
828+128-44 = 912RMB/h |
|
| Coût de fonctionnement annuel |
476 RMB/h × 24h × 300 jours = 3427200 RMB |
912 RMB/h × 24h × 300 jours = 6566400 RMB |
|
| Différence annuelle des coûts d'exploitation:6566400-3427200 = 3139200RMB |
Caractéristique
Le système d'évaporation à circulation forcée MVR est constitué de l'équipement principal de l'évaporateur, du séparateur et de la pompe à circulation forcée, ainsi que du compresseur de vapeur.Le matériau échange de chaleur avec la vapeur à l'extérieur du tube dans le tube de l'évaporateur, et la température augmente; la solution après la hausse de température est divisée en deux phases de vapeur et de solution, et la vapeur monte jusqu'au séparateur,et le démisteur sépare le liquide entraîné dans la vapeurLes gouttelettes sont purifiées et envoyées au compresseur.Le compresseur compresse la vapeur et la transporte dans la coque de l'évaporateur pour chauffer la vapeur afin de réaliser le recyclage secondaire de la vapeur et l'évaporation continueL'évaporation produit une vapeur secondaire débordant du matériau, le matériau est concentré en matériau sursaturé, cristallisé,et la suspension cristalline est évacuée de la conduite de circulation par la pompe de décharge; la liqueur mère pénètre dans la pompe de circulation forcée, pénètre dans l'évaporateur sous l'action de la pompe de circulation, puis s'évapore.Ce cycle s'évapore continuellement pour se concentrer et se cristalliser.Il présente les avantages suivants: 1. Convient pour les matériaux à viscosité élevée, 2. Matériaux contenant des particules, 3. Rapport de concentration élevé, 4.pas facile à sécher le mur ou l'échelle.
Application du projet
Evaporation et concentration pour l'industrie des procédés
1) fermentation des aliments (aginomoto, acide citrique, amidon et sucre)
2) pharmacie (préparation de médecine traditionnelle chinoise, concentration à basse température de la médecine occidentale)
3) produits chimiques fines (pesticides, colorants synthétiques, pigments organiques, peintures, épices et essences, cosmétiques)
4)chimique du chlore (concentration dans l'eau salée)
5) désaltération de l'eau de mer
6) métallurgique dans
Solution à dégagement nul pour les eaux usées industrielles
1)Eau de déchets d'ammoniac et de chlorure, eau de déchets de sel inorganique multiple
2) les eaux usées de galvanoplastie
3) l'impression et la teinture des eaux usées
4) eaux usées de l'industrie alimentaire
5) les eaux usées de papier
6)eaux usées pétrochimiques et métallurgiques

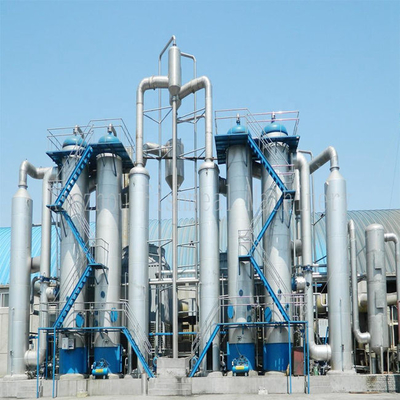

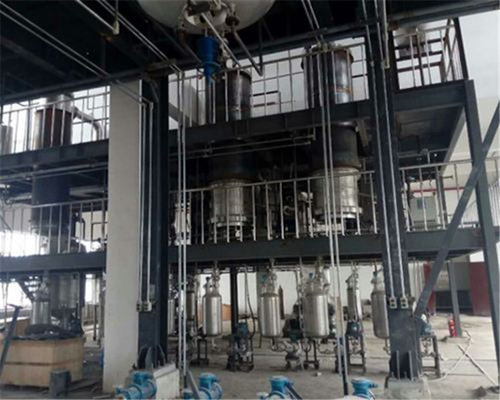

En photo
Le système MVR
Système mécanique de recompression par vaporisation, appelé MVR, dont le principe est de compresser la deuxième vapeur générée par l'évaporateur par un compresseur à vapeur à haut rendement;Ce processus transfère l'énergie électrique à l'énergie de consommation et augmente la pression et la température de la deuxième vapeurLa deuxième vapeur à température plus élevée sera envoyée dans la chambre d'évaporation pour chauffer le produit pour l'évaporation.En utilisant moins d'énergie qui est l'énergie mécanique de la roue de lame du compresseur comme la pompe à chaleur de compressionDans ce cas, il n'est pas nécessaire d'ajouter la première vapeur comme moyen de chauffage.
L'avantage du système MVR
(1) Consommation d'énergie et coût d'exploitation les plus faibles, consommation d'électricité d'une tonne d'eau par évaporation de 15 à 50 kW. (2) Différence de température faible, chauffage doux, perte de produit moindre.
(3) Structure compacte et moindre coût de construction; surface d'usine 50% inférieure à celle des évaporateurs traditionnels.
(4)L'environnement est agréable, sans gaz ni vapeur.
(5)Bonne adaptabilité en basse charge, bonne flexibilité de fonctionnement et longue durée de vie.
(6)La consommation d'eau circulaire est faible et les économies d'énergie sont évidentes.
(7) Aucune vapeur fraîche n'est nécessaire.
(8)L'évaporation peut être effectuée sous 40°C et l'équipement n'a pas besoin d'être congelé, spécialement adapté aux produits d'activité thermique.
|
|
|
|
|
|
|
|
|
|
Consommation de vapeur
(t vapeur/t eau)
|
|
|
|
|
|
|
|
|
Application du projet
Appliqué à de multiples domaines, tels que: solution à décharge zéro pour les eaux usées industrielles, évaporation et concentration pour l'industrie de transformation, fermentation alimentaire (aginomoto, acide citrique,l'amidon et le sucre)Les substances chimiques fines (pesticides, colorants synthétiques, pigments organiques, peintures, épices et essences, cosmétiques), le chlore chimique (concentration d'eau salée), le dessalement de l'eau de mer et l'industrie métallurgique, etc.
