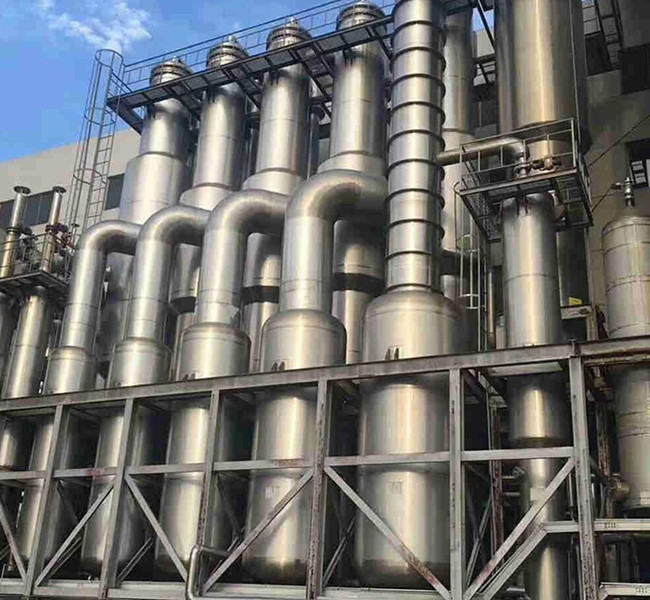

Hauts vaporisateurs thermiques efficaces de récompression de vapeur (TVR) en nourriture, pharmaceutique, chimique, bio-ingénierie
Principe
Une partie de la vapeur de vapeur est comprimée à un niveau à haute pression et de température par une pompe de jet de vapeur avec la vapeur, de sorte qu'elle puisse être employée comme milieu de chauffage.
Description de processus
La solution est préchauffée avec le condensat et écrit le circuit d'évaporation. Ici elle se mélange à la solution distribuée et est réchauffée dans l'appareil de chauffage H. Dans le vaporisateur V, le dissolvant (l'eau) s'évapore tout en refroidissant la solution à la température de ébullition. La vapeur en résultant de vapeur est comprimée à un niveau à haute pression et de température par la pompe de jet de vapeur avec l'aide de la vapeur, de sorte qu'elle puisse être employée comme milieu de chauffage pour chauffer la solution distribuée. La vapeur excédentaire est condensée. Si du sel sera cristallisé à l'usine, davantage concentré d'évaporation la solution à tel point que des cristaux sont formés. Si désirés, les cristaux dans la suspension peuvent alors être séparés de la solution et être séchés.
Compresseurs thermo
Des compresseurs thermo sont conçus pour réutiliser l'énergie calorifique en capturant et recompressing la vapeur de rebut pour l'usage ailleurs.
Les compresseurs thermo, comme des éjecteurs, n'ont aucune pièce mobile. La conception mécanique se compose d'un coffre de vapeur, d'un support de bec, des becs, et d'un diffuseur.
Le compresseur thermo emploie la vapeur à haute pression, comme fluide moteur, qui entre dans le coffre de vapeur et augmente par le bec.
La vapeur à haute vitesse entraîne alors la vapeur de rebut, dans une chambre de mélange où les fluides sont combinés.
Les fluides mélangés recompressed alors à une pression immédiate par le diffuseur, qui agit en tant que bec à l'envers, reconvertissant l'énergie de vitesse pour faire pression sur l'énergie.
Des compresseurs thermo sont conçus pour des applications dans la nourriture, le pétrole, le produit chimique, la puissance, et les industries du papier. La récompression thermique est typiquement appliquée dans les industries de laiterie et de jus pour reprendre et réutiliser la vapeur des vaporisateurs pendant le processus de concentration.
Tous les compresseurs thermo sont conçus en fonction du client et la représentation a examiné pour répondre aux caractéristiques harassantes de notre client.
Pour apprendre plus au sujet des systèmes thermo de récupération de chaleur de compresseur, et discuter votre processus ou application spécifique, se sentent svp libres pour nous contacter.
Caractéristiques
Seulement une fraction de l'énergie d'évaporation doit être employée sous forme de vapeur vive.
Coûts d'investissement à prix réduit.
L'adaptation ultérieure aux usines existantes est possible.
Approprié pour différentes applications.
Variantes
Augmentation du nombre d'étapes pour réduire la consommation de vapeur.
Avec ou sans la séparation de sel.
Différents concepts de préchauffage.
Condensation de la vapeur en surplus dans le mélange ou des condensateurs à surface.
| Comparaison des performances pour le vaporisateur différent | ||||
| Article | Vaporisateur d'effet simple | vaporisateur à effets multiples | Vaporisateur de TVR | Vaporisateur de MVR |
| Consommation d'énergie | la consommation d'énergie est beaucoup plus haute que d'autres, l'eau 1ton consommeront la vapeur 1Ton dans la théorie | comparativement économies d'énergie | La base sur le vaporisateur à effets multiples traditionnel, un plus d'effet supplémentaire, mais vapeur à haute pression conduite a eu besoin | La technologie la plus économiseuse d'énergie pour le vaporisateur, mais puissance 10-40kwh |
| Surface au sol | Petit | grand | grand | petit |
| Sources d'énergie | vapeur et puissance, réseau de tuyauterie de vapeur du besoin et chaudière | vapeur et puissance, réseau de tuyauterie de vapeur du besoin et chaudière | la vapeur et la puissance, le réseau de tuyauterie de vapeur du besoin et la chaudière, ont besoin de vapeur à haute pression. | l'électricité, n'a pas besoin du réseau de tuyau, tout le système fermé de circulation |
| Automaticité | Semi automatique | Opération complètement automatique, évaporation continue | Opération complètement automatique, évaporation continue | Opération complètement automatique, évaporation continue |
Dessin de principe de fonctionnement

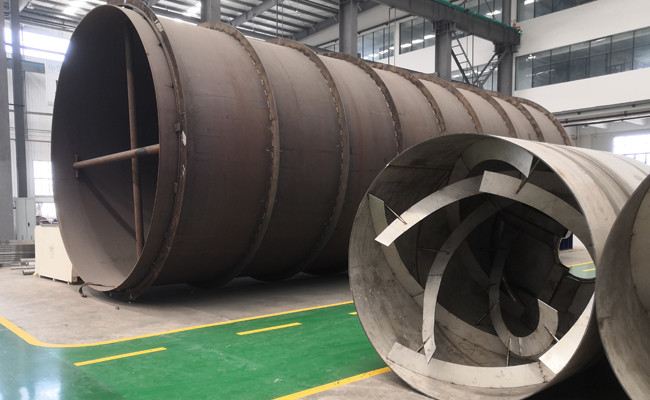

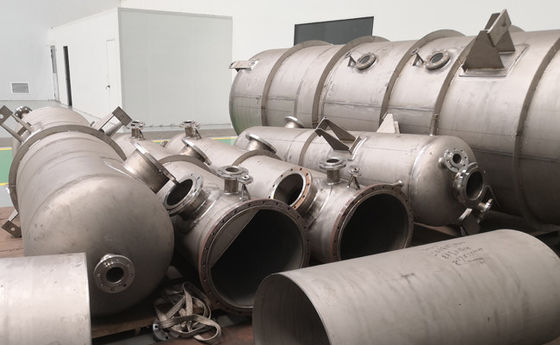

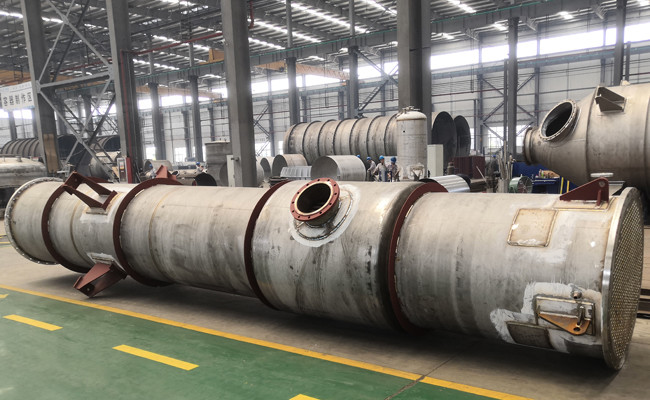

Site d'atelier
Certificat
Nos produits sont vendus dans le monde entier. Vous pouvez être assuré de l'ensemble du processus de nos produits.
