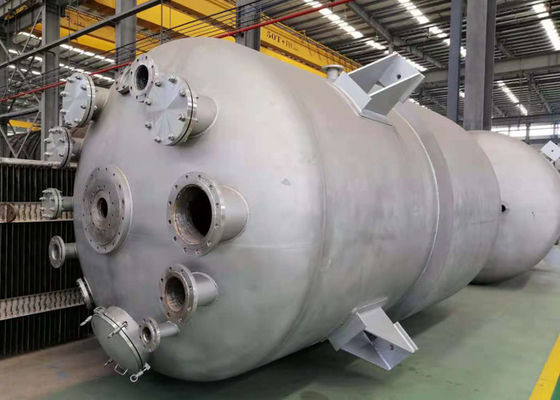

Crystalliseur thermique très utilisé d'évaporation de récompression de vapeur dans l'industrie alimentaire
Récompression thermique de vapeur (TVR)
Employez l'énergie précieuse intelligemment et multipliez-vous
Les constructions thermiques de récompression de vapeur selon le même principe que l'alternative mécanique, mais des utilisations seulement une partie de la vapeur en résultant pour chauffer le système. La compression de la vapeur pour la récupération de chaleur a lieu dans une pompe de jet de vapeur. Ceci est habituellement conçu pour un point spécifique et des travaux de fonctionnement selon le principe de pompe à jet. Les économies d'énergie en résultant correspondent dans de nombreux cas environ à une étape supplémentaire de vaporisateur.
PRINCIPE DE FONCTIONNEMENT
Le vaporisateur TVR à couche descendante est alimenté du secteur de processus humide. Du réservoir d'équilibre le produit est chauffé au moins à la température de ébullition du premier calandria, selon les exigences de produit fini. Ceci peut être fait par les échangeurs de chaleur de plat, l'échangeur de chaleur tubulaire et/ou les appareils de chauffage directs au moyen des vapeurs condensat et excédentaires, de la vapeur et/ou de l'eau chaude. Après le processus de chauffage le produit est alimenté au premier calandria où le produit commence à s'évaporer. Le vaporisateur fonctionne accordant le principe à couche descendante, ainsi il signifie que le produit et la vapeur passent vers le bas par les tubes. Au fond, le concentré tombe vers le bas et de la vapeur est sucée dans le séparateur, par lequel les gouttelettes plus petites de concentré soient séparées de la vapeur. Le produit concentré est pompé au prochain passage, par lequel le produit concetrated encore. Après passage final de calandria le produit est pompé, selon le produit et les propriétés exigées de concetrate, à un prochain calandria, concentrent des réservoirs du dessiccateur ou par l'intermédiaire d'un refroidisseur instantané aux réservoirs de cristallisation. Car la quantité d'évaporation de l'eau est limitée et la différence exigée de la température est relativement haute, la vapeur est employée en tant que force d'entraînement. Ceci désigné sous le nom de la récompression thermique de vapeur (TVR). Selon la capacité et le produit spécifique a besoin du nombre d'étapes et des compresseurs thermiques sont définis. Un contrôleur de densité dans l'écoulement de concentré est employé pour placer l'écoulement de vapeur au compresseur thermique.
Caractéristiques de crystalliseur thermique d'évaporation de récompression de vapeur :
1. En cours de récompression thermique de vapeur, la vapeur dans la chambre de ébullition recompressed à un à haute pression dans la chambre de chauffe selon le principe de pompe à chaleur.
2. La température de vapeur saturée correspondant à cette pression de chauffage de vapeur est haute
Paramètres thermiques de crystalliseur d'évaporation de récompression de vapeur :
Évaporation (t/h) 0.5-4
Évaporation 0.2x de la consommation de vapeur (t/h)/mètre crus de trois-effet
Pression crue de vapeur (MPA) 0.2-0.4
Rapport de consommation d'énergie de vapeur (t/t) 0,02
Évaporation du courant électrique (kilowatt) (28-62) x
Le compresseur fournit la température ambiante 10-40℃
Température ambiante d'évaporation 40-80℃
| Comparaison des performances pour le vaporisateur différent | ||||
| Article | Vaporisateur d'effet simple | vaporisateur à effets multiples | Vaporisateur de TVR | Vaporisateur de MVR |
| Consommation d'énergie | la consommation d'énergie est beaucoup plus haute que d'autres, l'eau 1ton consommeront la vapeur 1Ton dans la théorie | comparativement économies d'énergie | La base sur le vaporisateur à effets multiples traditionnel, un plus d'effet supplémentaire, mais vapeur à haute pression conduite a eu besoin | La technologie la plus économiseuse d'énergie pour le vaporisateur, mais puissance 10-40kwh |
| Surface au sol | Petit | grand | grand | petit |
| Sources d'énergie | vapeur et puissance, réseau de tuyauterie de vapeur du besoin et chaudière | vapeur et puissance, réseau de tuyauterie de vapeur du besoin et chaudière | la vapeur et la puissance, le réseau de tuyauterie de vapeur du besoin et la chaudière, ont besoin de vapeur à haute pression. | l'électricité, n'a pas besoin du réseau de tuyau, tout le système fermé de circulation |
| Automaticité | Semi automatique | Opération complètement automatique, évaporation continue | Opération complètement automatique, évaporation continue | Opération complètement automatique, évaporation continue |
