La récompression thermique de vapeur d'acier inoxydable (TVR) par les compresseurs thermo voyagent en jet la vapeur
Composition en système :
Préchauffeur, compresseur de vapeur, vaporisateur, séparateur, pompe de circulation, système de contrôle électrique, système de connexion de canalisation, plate-forme de cadre en acier et d'autres systèmes.
Quand la vapeur thermique recompressed, selon le principe de pompe à chaleur, la vapeur de la chambre de ébullition est comprimé à un à haute pression dans la chambre de chauffe ; c'est-à-dire, de l'énergie est ajoutée à la vapeur. Puisque la température de vapeur saturée correspondant à la pression dans la chambre de chauffe est plus haute, la vapeur peut être réutilisée pour le chauffage. À cet effet, un compresseur de jet de vapeur est utilisé. Ils fonctionnent selon le principe de pompe à jet, n'ont aucune pièce mobile, sont simples et efficaces dans la conception, et assurent la fiabilité fonctionnante la plus élevée.
Utilisant la vapeur thermique un compresseur a la mêmes vapeur/effet économiseur d'énergie en tant qu'ajouter un vaporisateur d'effet. Le fonctionnement du compresseur thermique de vapeur exige une vapeur vive, la soi-disant vapeur motrice. Ces la vapeur motrice doit être envoyée au prochain effet, ou être envoyée au condensateur en tant que vapeur résiduelle. L'énergie restante contenue dans la vapeur résiduelle est approximativement équivalente à l'énergie fournie par la vapeur motrice.
Une partie de la vapeur secondaire du séparateur est conduite par la vapeur fonctionnante à haute pression et entre dans l'éjecteur pour se mélanger, pour soulever la pression, et puis pour entrer dans la chambre de chauffe en tant que vapeur de chauffage pour chauffer le liquide. L'autre partie entre dans le condensateur et est déchargée après condensation. La vapeur de chauffage est condensée dans l'eau dans la chambre de chauffe et déchargée. La solution dans le tube est évaporée et concentrée sous le chauffage de la vapeur de chauffage, et déchargée après atteinte des conditions.
La pompe à chaleur de jet de vapeur a les caractéristiques de la structure simple, de l'opération stable et du petit prix. Utilisant une pompe à chaleur de jet de vapeur, l'efficacité est équivalente à ajouter un vaporisateur d'effet.
Vaporisateurs thermiques de récompression de vapeur
les vaporisateurs thermiques de récompression de vapeur (TVR) utilisent un compresseur thermique pour réduire la vapeur exigée par livre d'évaporation-final réduisant des coûts de consommation et de économiser d'énergie.
VAPORISATEURS DE TVR
Les vaporisateurs de TVR emploient la récompression thermique de vapeur aux recompress par partie de la vapeur du séparateur de vapeur et la mélangent à la vapeur pour chauffer la première phase.
Processus pour le vaporisateur de TVR
La récompression thermique de vapeur (TVR) a lieu normalement à travers un ou plusieurs étapes en utilisant la vapeur moyenne ou à haute pression dans un éjecteur qui réutilisent une partie de la vapeur du séparateur et de le mélanger de vapeur à la vapeur. Ce mélange est employé pour la chauffage de la première étape d'évaporation.
La consommation de vapeur pour un vaporisateur de TVR variera entre approximativement 0,3 - 0,07 kilogrammes de vapeur par évaporation de l'eau de kilogramme selon le nombre d'étapes au-dessus desquelles la récompression a lieu.
Cette conception prévoit les machines moins coûteuses que directement des conceptions chauffées à la vapeur mais exige la pression motrice de vapeur.
APPLICATION

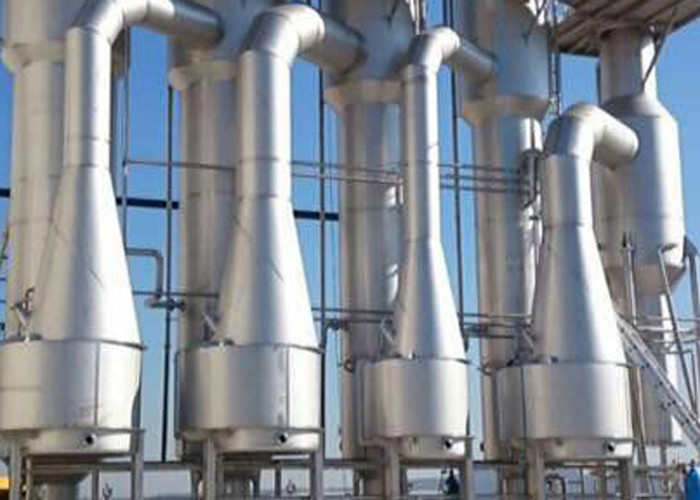

Le vaporisateur TVR à couche descendante fournit un système complètement automatique et continu d'évaporation. Le vaporisateur TVR à couche descendante convient à la production de la gamme des produits complète. Le système est détail de client conçu, et donc disponible pour un large éventail de compositions et de capacités du produit.
| Comparaison des performances pour le vaporisateur différent | ||||
| Article | Vaporisateur d'effet simple | vaporisateur à effets multiples | Vaporisateur de TVR | Vaporisateur de MVR |
| Consommation d'énergie | la consommation d'énergie est beaucoup plus haute que d'autres, l'eau 1ton consommeront la vapeur 1Ton dans la théorie | comparativement économies d'énergie | La base sur le vaporisateur à effets multiples traditionnel, un plus d'effet supplémentaire, mais vapeur à haute pression conduite a eu besoin | La technologie la plus économiseuse d'énergie pour le vaporisateur, mais puissance 10-40kwh |
| Surface au sol | Petit | grand | grand | petit |
| Sources d'énergie | vapeur et puissance, réseau de tuyauterie de vapeur du besoin et chaudière | vapeur et puissance, réseau de tuyauterie de vapeur du besoin et chaudière | la vapeur et la puissance, le réseau de tuyauterie de vapeur du besoin et la chaudière, ont besoin de vapeur à haute pression. | l'électricité, n'a pas besoin du réseau de tuyau, tout le système fermé de circulation |
| Automaticité | Semi automatique | Opération complètement automatique, évaporation continue | Opération complètement automatique, évaporation continue | Opération complètement automatique, évaporation continue |
FAQ
Quelle est la différence entre un vaporisateur de MVR et de TVR ?
La MVR est un système mécanique de récompression de vapeur, source d'énergie est puissance/électricité, consommation d'énergie très basse
TVR est une source d'énergie thermique de système de récompression de vapeur est la vapeur, personne à charge de consommation d'énergie sur le nombre d'étapes (calandrias) d'évaporation.
Pourquoi employez un vaporisateur à couche descendante ?
Le vaporisateur à couche descendante est une manière douce d'enlever l'eau d'une manière très de rendement optimum. Petite empreinte de pas pour l'évaporation élevée.
Comment pouvez haut vous entrent en solides totaux ?
Ce dépend très du type de produit, tous les produits doit être individuellement considéré, en grande partie la viscosité et la viscosité déterminera les solides totaux.
Fait la viscosité ont un impact sur la possibilité pour employer un vaporisateur ?
Oui, la viscosité est un facteur très critique pour une bonne évaporation, le produit doit être pompable.
Quels un peu produits pouvez-vous courir sur un vaporisateur à couche descendante ?
Presque tous les liquides pompables et produits solubles peuvent être courus sur un vaporisateur à couche descendante.
Dessin de principe de fonctionnement

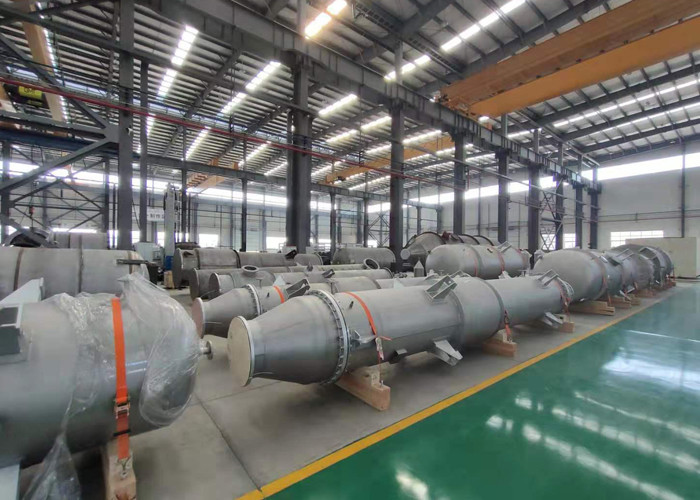

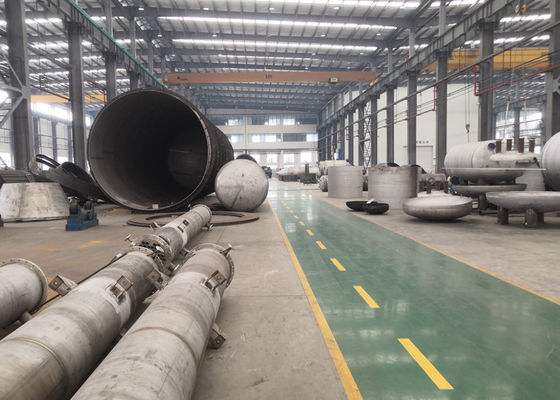

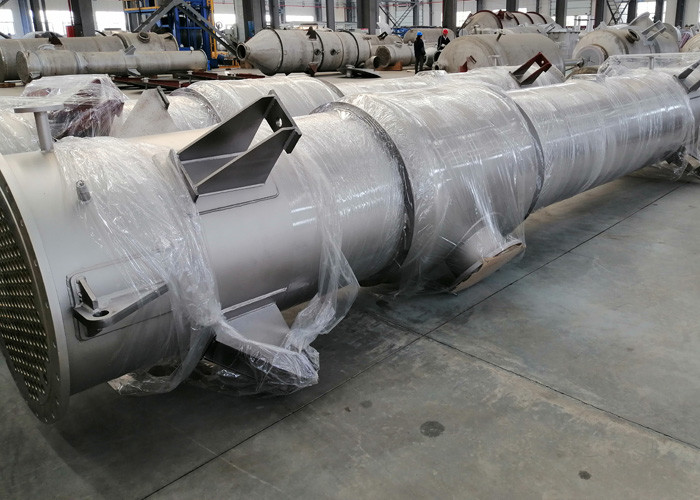

Nos installations productives
