Vaporisateurs thermiques de récompression de vapeur
Prix usine de système thermique d'évaporation de récompression de vapeur selon l'exigence de clients
les vaporisateurs thermiques de récompression de vapeur (TVR) utilisent un compresseur thermique pour réduire la vapeur exigée par livre d'évaporation-final réduisant des coûts de consommation et de économiser d'énergie.
Comment travail thermique de vaporisateurs de récompression de vapeur
Pour réduire la consommation d'énergie, la vapeur d'eau d'un vaporisateur est entraînée et comprimée avec la vapeur à haute pression dans un compresseur thermique ainsi elle peut être condensée dans l'échangeur de chaleur de vaporisateur. La pression résultante est intermédiaire à celle de la vapeur motrice et de la vapeur d'eau. Un compresseur thermique est semblable à un éjecteur d'air de jet de vapeur utilisé pour maintenir le vide dans un vaporisateur.
Seulement une partie de la vapeur d'un vaporisateur peut être comprimée dans un compresseur thermique avec le reste condensé dans l'échangeur de chaleur de prochain-effet ou un condensateur. Un compresseur thermique est normalement utilisé sur un vaporisateur de simple-effet ou sur le premier effet vaporisateur d'un double ou de triple-effet pour réduire la consommation d'énergie. Comme la récompression mécanique, la récompression thermique s'applique à de bas liquides bouillir point de hausse et à températures différentielles faiblees-à-modérées dans l'échangeur de chaleur pour réduire au minimum le taux de compression.
Le vaporisateur de double-effet avec la récompression thermique exige 33% moins de vapeur que le double effet conventionnel. Essentiellement, l'utilisation de vapeur pour le double effet avec la récompression thermique est comparable à celle d'un vaporisateur de triple-effet.
Caractéristiques de crystalliseur thermique d'évaporation de récompression de vapeur :
1. En cours de récompression thermique de vapeur, la vapeur dans la chambre de ébullition recompressed à un à haute pression dans la chambre de chauffe selon le principe de pompe à chaleur.
2. La température de vapeur saturée correspondant à cette pression de chauffage de vapeur est haute
Paramètres thermiques de crystalliseur d'évaporation de récompression de vapeur :
Évaporation (t/h) 0.5-4
Évaporation 0.2x de la consommation de vapeur (t/h)/mètre crus de trois-effet
Pression crue de vapeur (MPA) 0.2-0.4
Rapport de consommation d'énergie de vapeur (t/t) 0,02
Évaporation du courant électrique (kilowatt) (28-62) x
Le compresseur fournit la température ambiante 10-40℃
Température ambiante d'évaporation 40-80℃
APPLICATION

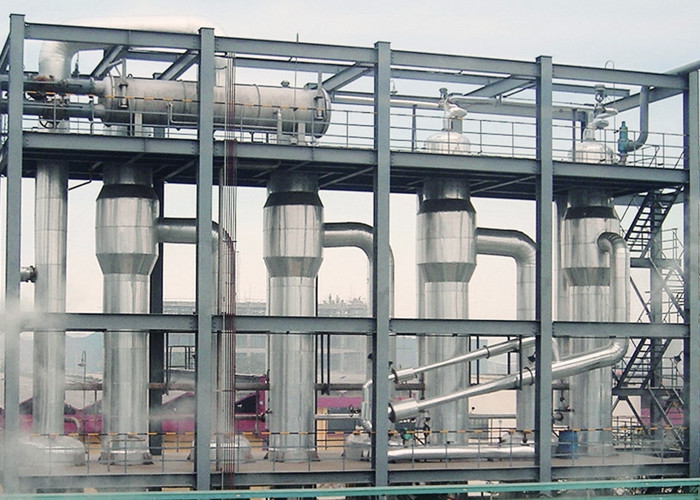

Le vaporisateur TVR à couche descendante fournit un système complètement automatique et continu d'évaporation. Le vaporisateur TVR à couche descendante convient à la production de la gamme des produits complète. Le système est détail de client conçu, et donc disponible pour un large éventail de compositions et de capacités du produit.
Comparaison des performances pour le vaporisateur différent | ||||
Article | Vaporisateur d'effet simple | vaporisateur à effets multiples | Vaporisateur de TVR | Vaporisateur de MVR |
Consommation d'énergie | la consommation d'énergie est beaucoup plus haute que d'autres, l'eau 1ton consommeront la vapeur 1Ton dans la théorie | comparativement économies d'énergie | La base sur le vaporisateur à effets multiples traditionnel, un plus d'effet supplémentaire, mais vapeur à haute pression conduite a eu besoin | La technologie la plus économiseuse d'énergie pour le vaporisateur, mais puissance 10-40kwh |
Surface au sol | Petit | grand | grand | petit |
Sources d'énergie | vapeur et puissance, réseau de tuyauterie de vapeur du besoin et chaudière | vapeur et puissance, réseau de tuyauterie de vapeur du besoin et chaudière | la vapeur et la puissance, le réseau de tuyauterie de vapeur du besoin et la chaudière, ont besoin de vapeur à haute pression. | l'électricité, n'a pas besoin du réseau de tuyau, tout le système fermé de circulation |
Automaticité | Semi automatique | Opération complètement automatique, évaporation continue | Opération complètement automatique, évaporation continue | Opération complètement automatique, évaporation continue |

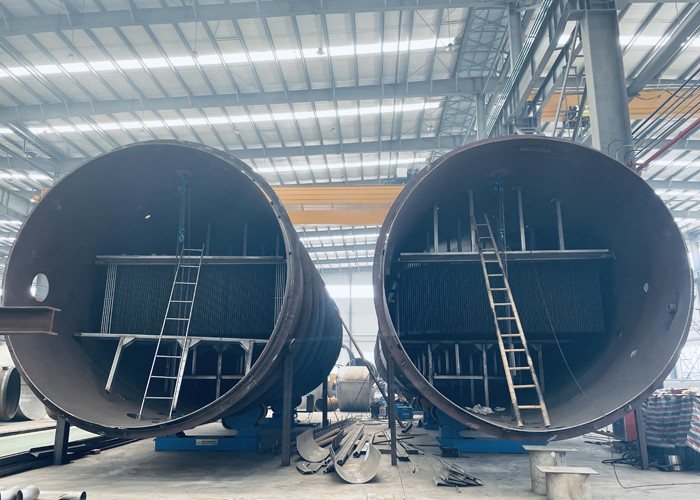

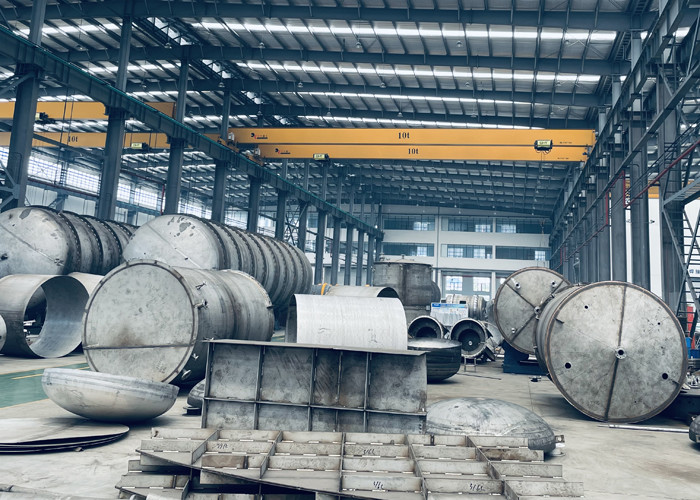

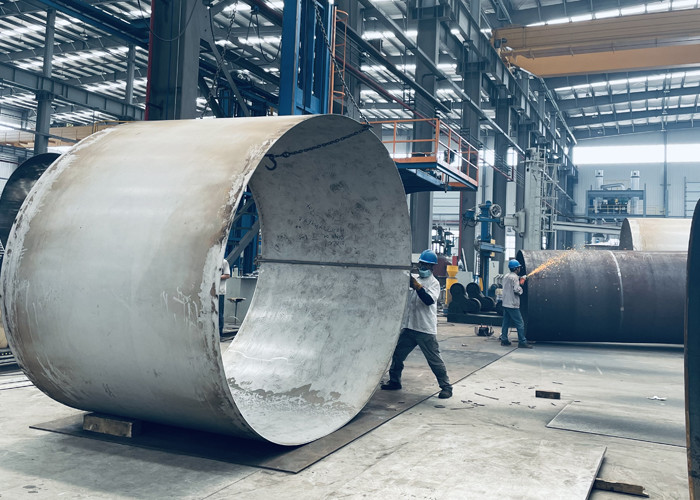

Équipement de production avancé
