Système thermique automatique d'évaporation de TVR de récompression de vapeur avec le service local
Récompression thermique de vapeur (TVR)
Une méthode pour réduire la consommation d'énergie d'un système chauffé à la vapeur de vaporisateur.
Emploie la vapeur à haute pression comme fluide de motif à un éjecteur de vapeur, pour entraîner la vapeur de plus basse pression réutilisée et pour décharger la vapeur combinée à une pression intermédiaire plus utile.
Le cycle de compression de vapeur se fonde sur la température de condensation de la vapeur de plus basse pression augmentant avec l'augmentation de la pression.
Description de processus
La solution est préchauffée avec le condensat et écrit le circuit d'évaporation. Ici elle se mélange à la solution distribuée et est réchauffée dans l'appareil de chauffage H. Dans le vaporisateur V, le dissolvant (l'eau) s'évapore tout en refroidissant la solution à la température de ébullition. La vapeur en résultant de vapeur est comprimée à un niveau à haute pression et de température par la pompe de jet de vapeur avec l'aide de la vapeur, de sorte qu'elle puisse être employée comme milieu de chauffage pour chauffer la solution distribuée. La vapeur excédentaire est condensée. Si du sel sera cristallisé à l'usine, davantage concentré d'évaporation la solution à tel point que des cristaux sont formés. Si désirés, les cristaux dans la suspension peuvent alors être séparés de la solution et être séchés.
Caractéristiques
Seulement une fraction de l'énergie d'évaporation doit être employée sous forme de vapeur vive.
Coûts d'investissement à prix réduit.
L'adaptation ultérieure aux usines existantes est possible.
Approprié pour différentes applications.
POINTS CULMINANTS
La longue production cadence en raison des niveaux hygiéniques élevés
Technologie prouvée
Entièrement nettoyable (nettoyage en place)
Vaporisateur de TVR
Capacité d'évaporation de l'eau (t/h)
1,2, 1,5, 2,4, 3,3.6, 4,5,6,6.5, 8,10,12,15,18,20,22,25,30,35,40,45,50,55,60,65,75,85,100,120,150,180,200,240,270,300 ......
Cet équipement est un équipement continu de concentration, qui se compose de pompe à chaleur de vapeur de TVP, de tube de chauffage, de chambre d'évaporation, de condensateur, de pompe à vide, de pompe de circulation de décharge et de plate-forme d'opération. Il convient à la concentration dans la nourriture, pharmaceutique, chimique, la bio-ingénierie, l'ingénierie environnementale, la récupération liquide de rebut et d'autres industries. Cet équipement adopte la technologie de pompe à chaleur de TVR, afin d'économiser beaucoup d'énergie. Ajouter la pompe à chaleur de TVR peut économiser l'énergie, au moins équivalente à un plus d'effet, c.-à-d., la consommation de vapeur de l'effet quatre + du TVR est fondamentalement identique que celle de l'effet cinq.
| Comparaison des performances pour le vaporisateur différent | ||||
| Article | Vaporisateur d'effet simple | vaporisateur à effets multiples | Vaporisateur de TVR | Vaporisateur de MVR |
| Consommation d'énergie | la consommation d'énergie est beaucoup plus haute que d'autres, l'eau 1ton consommeront la vapeur 1Ton dans la théorie | comparativement économies d'énergie | La base sur le vaporisateur à effets multiples traditionnel, un plus d'effet supplémentaire, mais vapeur à haute pression conduite a eu besoin | La technologie la plus économiseuse d'énergie pour le vaporisateur, mais puissance 10-40kwh |
| Surface au sol | Petit | grand | grand | petit |
| Sources d'énergie | vapeur et puissance, réseau de tuyauterie de vapeur du besoin et chaudière | vapeur et puissance, réseau de tuyauterie de vapeur du besoin et chaudière | la vapeur et la puissance, le réseau de tuyauterie de vapeur du besoin et la chaudière, ont besoin de vapeur à haute pression. | l'électricité, n'a pas besoin du réseau de tuyau, tout le système fermé de circulation |
| Automaticité | Semi automatique | Opération complètement automatique, évaporation continue | Opération complètement automatique, évaporation continue | Opération complètement automatique, évaporation continue |

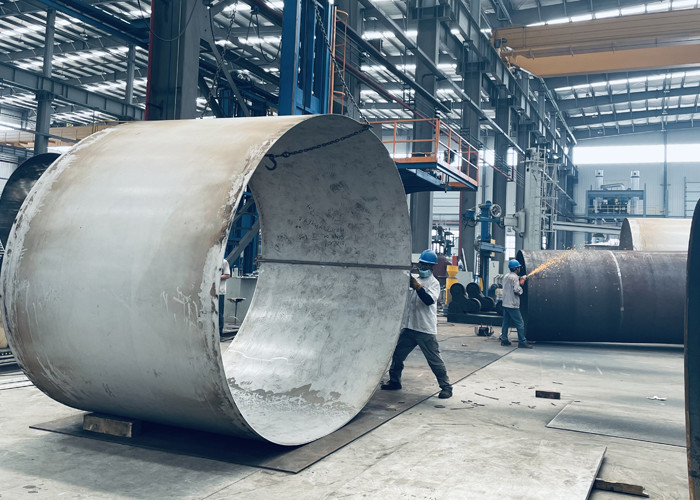

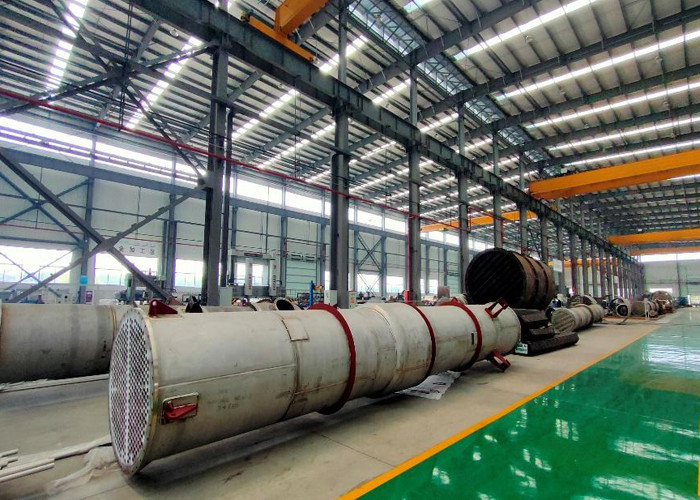

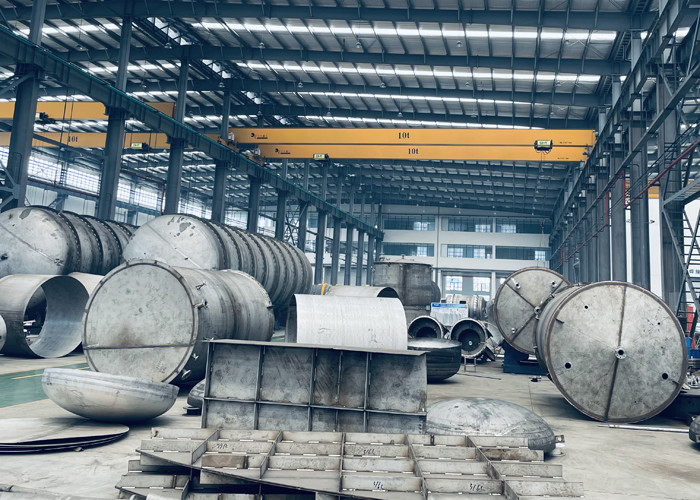

Installation de production et d'acompte
Nos produits sont vendus dans le monde entier. Vous pouvez être assuré de l'ensemble du processus de nos produits.
