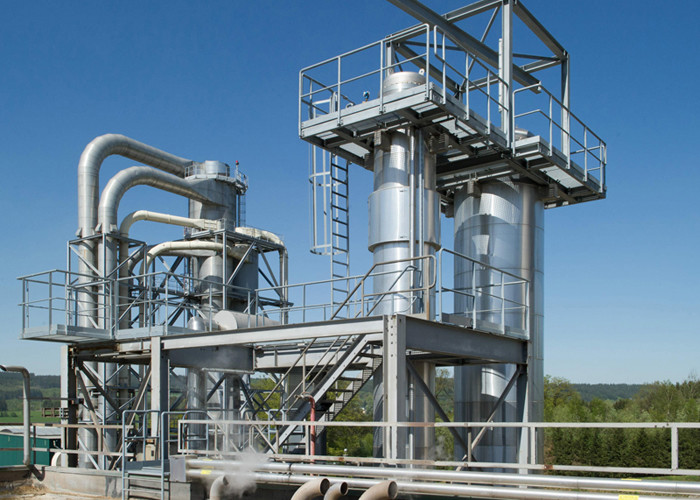

Échelle industrielle efficace élevée de colonne de distillation de TVR de vaporisateur d'acier inoxydable de TVR avec la pompe de jet de vapeur
VAPORISATEURS DE TVR
Les vaporisateurs de TVR emploient la récompression thermique de vapeur aux recompress par partie de la vapeur du séparateur de vapeur et la mélangent à la vapeur pour chauffer la première phase.
Processus pour le vaporisateur de TVR
La récompression thermique de vapeur (TVR) a lieu normalement à travers un ou plusieurs étapes en utilisant la vapeur moyenne ou à haute pression dans un éjecteur qui réutilisent une partie de la vapeur du séparateur et de le mélanger de vapeur à la vapeur. Ce mélange est employé pour la chauffage de la première étape d'évaporation.
La consommation de vapeur pour un vaporisateur de TVR variera entre approximativement 0,3 - 0,07 kilogrammes de vapeur par évaporation de l'eau de kilogramme selon le nombre d'étapes au-dessus desquelles la récompression a lieu.
Cette conception prévoit les machines moins coûteuses que directement des conceptions chauffées à la vapeur mais exige la pression motrice de vapeur.
Compresseurs thermo
Des compresseurs thermo sont conçus pour réutiliser l'énergie calorifique en capturant et recompressing la vapeur de rebut pour l'usage ailleurs.
Les compresseurs thermo, comme des éjecteurs, n'ont aucune pièce mobile. La conception mécanique se compose d'un coffre de vapeur, d'un support de bec, des becs, et d'un diffuseur.
Le compresseur thermo emploie la vapeur à haute pression, comme fluide moteur, qui entre dans le coffre de vapeur et augmente par le bec.
La vapeur à haute vitesse entraîne alors la vapeur de rebut, dans une chambre de mélange où les fluides sont combinés.
Les fluides mélangés recompressed alors à une pression immédiate par le diffuseur, qui agit en tant que bec à l'envers, reconvertissant l'énergie de vitesse pour faire pression sur l'énergie.
Des compresseurs thermo sont conçus pour des applications dans la nourriture, le pétrole, le produit chimique, la puissance, et les industries du papier. La récompression thermique est typiquement appliquée dans les industries de laiterie et de jus pour reprendre et réutiliser la vapeur des vaporisateurs pendant le processus de concentration.
Tous les compresseurs thermo sont conçus en fonction du client et la représentation a examiné pour répondre aux caractéristiques harassantes de notre client.
Pour apprendre plus au sujet des systèmes thermo de récupération de chaleur de compresseur, et discuter votre processus ou application spécifique, se sentent svp libres pour nous contacter.
Caractéristiques
Seulement une fraction de l'énergie d'évaporation doit être employée sous forme de vapeur vive.
Coûts d'investissement à prix réduit.
L'adaptation ultérieure aux usines existantes est possible.
Approprié pour différentes applications.
Variantes
Augmentation du nombre d'étapes pour réduire la consommation de vapeur.
Avec ou sans la séparation de sel.
Différents concepts de préchauffage.
Condensation de la vapeur en surplus dans le mélange ou des condensateurs à surface.
| Comparaison des performances pour le vaporisateur différent | ||||
| Article | Vaporisateur d'effet simple | vaporisateur à effets multiples | Vaporisateur de TVR | Vaporisateur de MVR |
| Consommation d'énergie | la consommation d'énergie est beaucoup plus haute que d'autres, l'eau 1ton consommeront la vapeur 1Ton dans la théorie | comparativement économies d'énergie | La base sur le vaporisateur à effets multiples traditionnel, un plus d'effet supplémentaire, mais vapeur à haute pression conduite a eu besoin | La technologie la plus économiseuse d'énergie pour le vaporisateur, mais puissance 10-40kwh |
| Surface au sol | Petit | grand | grand | petit |
| Sources d'énergie | vapeur et puissance, réseau de tuyauterie de vapeur du besoin et chaudière | vapeur et puissance, réseau de tuyauterie de vapeur du besoin et chaudière | la vapeur et la puissance, le réseau de tuyauterie de vapeur du besoin et la chaudière, ont besoin de vapeur à haute pression. | l'électricité, n'a pas besoin du réseau de tuyau, tout le système fermé de circulation |
| Automaticité | Semi automatique | Opération complètement automatique, évaporation continue | Opération complètement automatique, évaporation continue | Opération complètement automatique, évaporation continue |
Dessin de principe de fonctionnement

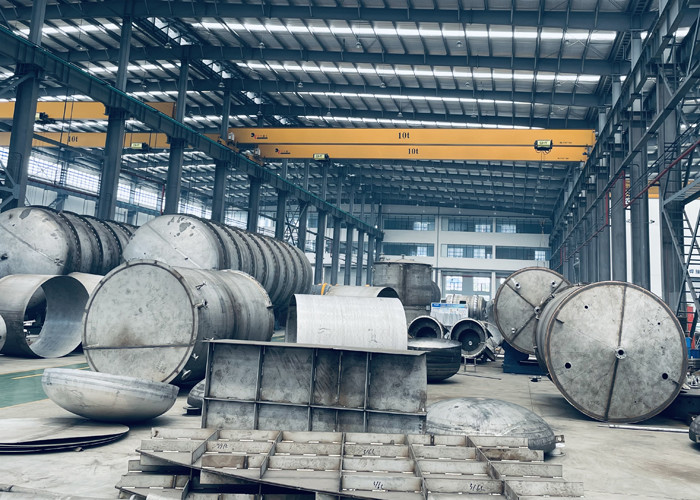

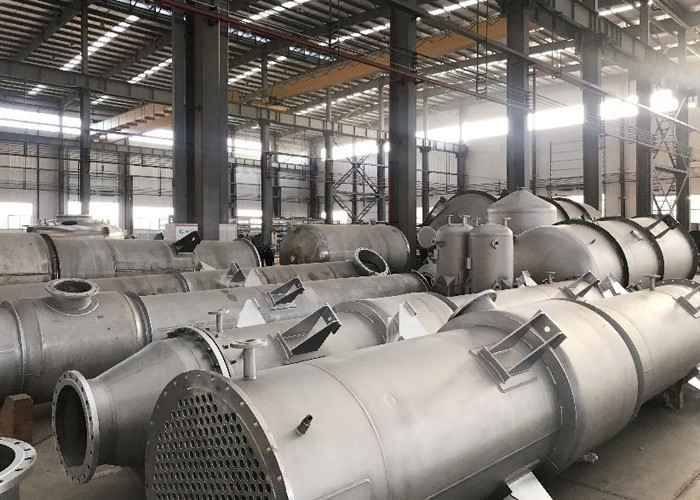

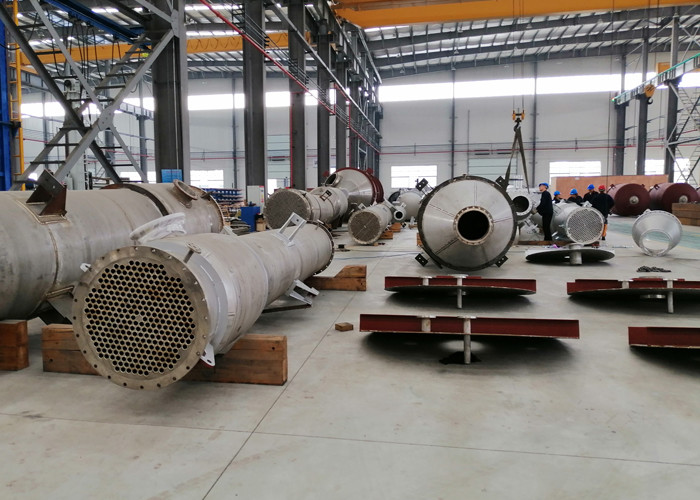

Site d'atelier
Certificat
Nos produits sont vendus dans le monde entier. Vous pouvez être assuré de l'ensemble du processus de nos produits.
