Vaporisateur thermique de récompression de vapeur d'échelle industrielle

Système économiseur d'énergie de TVR de vaporisateur d'échelle industrielle pour Consentration, cristallisation

Évaporation de TVR et équipement de concentration

C'est un équipement de cristallisation de concentration d'évaporation qui utilise la pompe à chaleur de TVR à la pièce de recompress de vapeur secondaire comme source de chaleur de chambre de chauffe.

Les conditions d'approvisionnement pour l'approvisionnement stable en vapeur saturée au-dessus de 0.7MPa sont exigées.

La représentation de TVR est directement liée à l'effet de l'économie de vapeur, ainsi il est nécessaire d'employer des produits avec la représentation garantie d'opération.

Si la qualité et la représentation de TVR est pauvre, l'effet économisant de vapeur n'est pas évident, et il est facile d'endommager en raison du bruit et de la vibration.

Composition en système :

Préchauffeur, compresseur de vapeur, vaporisateur, séparateur, pompe de circulation, système de contrôle électrique, système de connexion de canalisation, plate-forme de cadre en acier et d'autres systèmes.

Quand la vapeur thermique recompressed, selon le principe de pompe à chaleur, la vapeur de la chambre de ébullition est comprimé à un à haute pression dans la chambre de chauffe ; c'est-à-dire, de l'énergie est ajoutée à la vapeur. Puisque la température de vapeur saturée correspondant à la pression dans la chambre de chauffe est plus haute, la vapeur peut être réutilisée pour le chauffage. À cet effet, un compresseur de jet de vapeur est utilisé. Ils fonctionnent selon le principe de pompe à jet, n'ont aucune pièce mobile, sont simples et efficaces dans la conception, et assurent la fiabilité fonctionnante la plus élevée.

Utilisant la vapeur thermique un compresseur a la mêmes vapeur/effet économiseur d'énergie en tant qu'ajouter un vaporisateur d'effet. Le fonctionnement du compresseur thermique de vapeur exige une vapeur vive, la soi-disant vapeur motrice. Ces la vapeur motrice doit être envoyée au prochain effet, ou être envoyée au condensateur en tant que vapeur résiduelle. L'énergie restante contenue dans la vapeur résiduelle est approximativement équivalente à l'énergie fournie par la vapeur motrice.

Une partie de la vapeur secondaire du séparateur est conduite par la vapeur fonctionnante à haute pression et entre dans l'éjecteur pour se mélanger, pour soulever la pression, et puis pour entrer dans la chambre de chauffe en tant que vapeur de chauffage pour chauffer le liquide. L'autre partie entre dans le condensateur et est déchargée après condensation. La vapeur de chauffage est condensée dans l'eau dans la chambre de chauffe et déchargée. La solution dans le tube est évaporée et concentrée sous le chauffage de la vapeur de chauffage, et déchargée après atteinte des conditions.

La pompe à chaleur de jet de vapeur a les caractéristiques de la structure simple, de l'opération stable et du petit prix. Utilisant une pompe à chaleur de jet de vapeur, l'efficacité est équivalente à ajouter un vaporisateur d'effet.

Caractéristiques

Seulement une fraction de l'énergie d'évaporation doit être employée sous forme de vapeur vive.

Coûts d'investissement à prix réduit.

L'adaptation ultérieure aux usines existantes est possible.

Approprié pour différentes applications.

Variantes

Augmentation du nombre d'étapes pour réduire la consommation de vapeur.

Avec ou sans la séparation de sel.

Différents concepts de préchauffage.

Condensation de la vapeur en surplus dans le mélange ou des condensateurs à surface.

Dessin de principe de fonctionnement

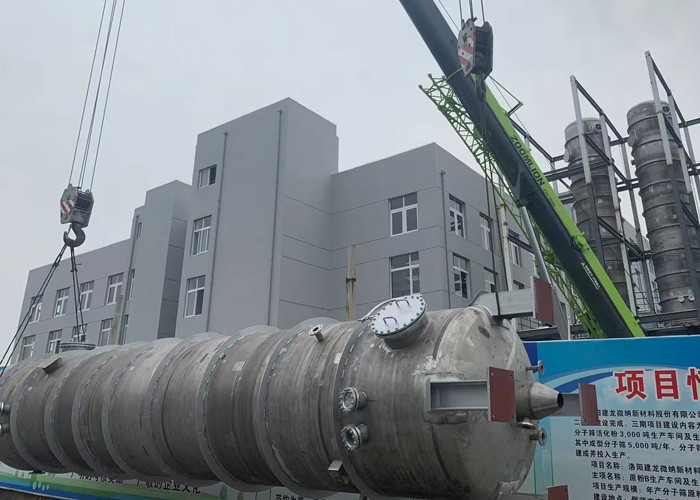

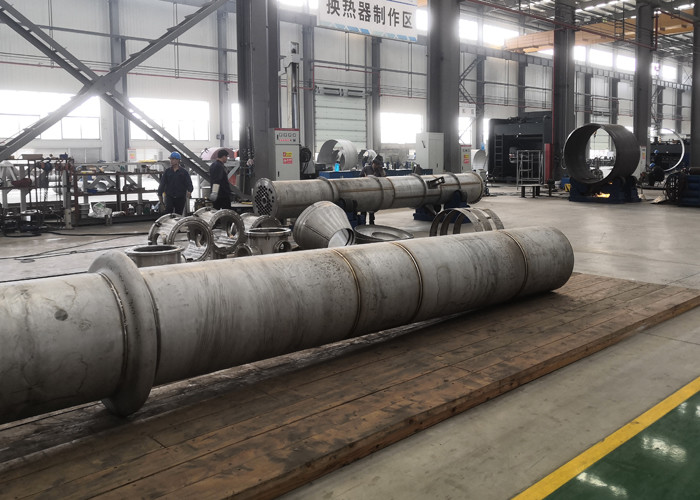

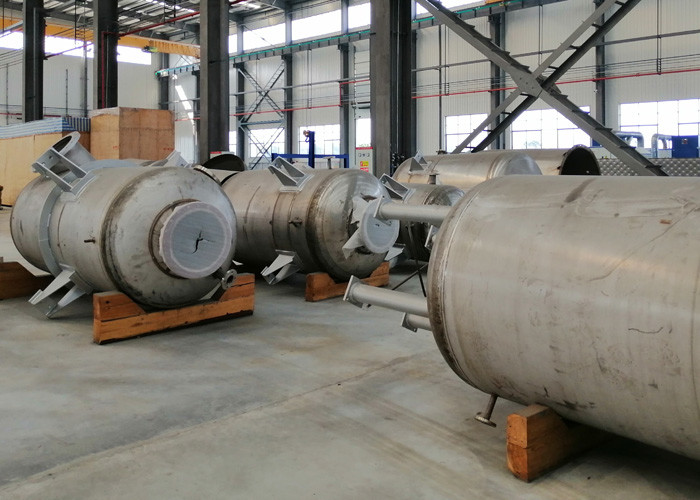

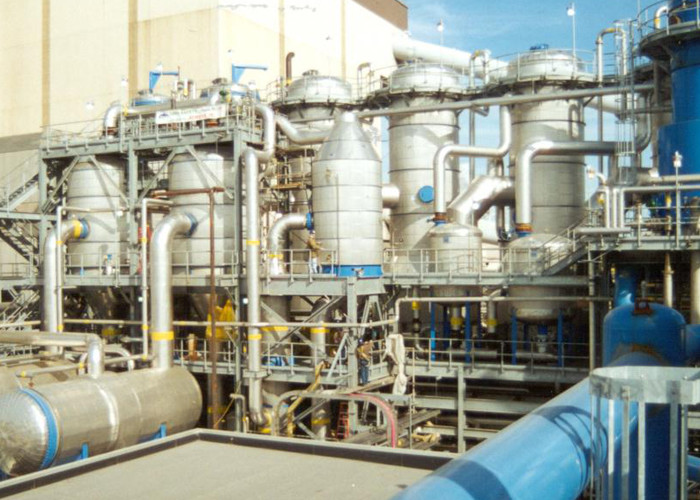

Notre atelier et installation du client
