Vaporisateur thermique de récompression de vapeur de vide pour la cristallisation de sel de sulfate d'ammonium

Vaporisateur thermique de récompression de vapeur de vide pour la cristallisation de sel de sulfate d'ammonium

Compresseurs thermo

Des compresseurs thermo sont conçus pour réutiliser l'énergie calorifique en capturant et recompressing la vapeur de rebut pour l'usage ailleurs.

Les compresseurs thermo, comme des éjecteurs, n'ont aucune pièce mobile. La conception mécanique se compose d'un coffre de vapeur, d'un support de bec, des becs, et d'un diffuseur.

Le compresseur thermo emploie la vapeur à haute pression, comme fluide moteur, qui entre dans le coffre de vapeur et augmente par le bec.

La vapeur à haute vitesse entraîne alors la vapeur de rebut, dans une chambre de mélange où les fluides sont combinés.

Les fluides mélangés recompressed alors à une pression immédiate par le diffuseur, qui agit en tant que bec à l'envers, reconvertissant l'énergie de vitesse pour faire pression sur l'énergie.

Des compresseurs thermo sont conçus pour des applications dans la nourriture, le pétrole, le produit chimique, la puissance, et les industries du papier. La récompression thermique est typiquement appliquée dans les industries de laiterie et de jus pour reprendre et réutiliser la vapeur des vaporisateurs pendant le processus de concentration.

Tous les compresseurs thermo sont conçus en fonction du client et la représentation a examiné pour répondre aux caractéristiques harassantes de notre client.

Pour apprendre plus au sujet des systèmes de récupération de chaleur de compresseur de therm, et discuter votre processus ou application spécifique, se sentent svp libres pour nous contacter.

Description de processus

La solution est préchauffée avec le condensat et écrit le circuit d'évaporation. Ici elle se mélange à la solution distribuée et est réchauffée dans l'appareil de chauffage H. Dans le vaporisateur V, le dissolvant (l'eau) s'évapore tout en refroidissant la solution à la température de ébullition. La vapeur en résultant de vapeur est comprimée à un niveau à haute pression et de température par la pompe de jet de vapeur avec l'aide de la vapeur, de sorte qu'elle puisse être employée comme milieu de chauffage pour chauffer la solution distribuée. La vapeur excédentaire est condensée. Si du sel sera cristallisé à l'usine, davantage concentré d'évaporation la solution à tel point que des cristaux sont formés. Si désirés, les cristaux dans la suspension peuvent alors être séparés de la solution et être séchés.

Caractéristiques

Seulement une fraction de l'énergie d'évaporation doit être employée sous forme de vapeur vive.

Coûts d'investissement à prix réduit.

L'adaptation ultérieure aux usines existantes est possible.

Approprié pour différentes applications.

POINTS CULMINANTS

La longue production cadence en raison des niveaux hygiéniques élevés

Technologie prouvée

Entièrement nettoyable (nettoyage en place)

Vaporisateur de TVR

Capacité d'évaporation de l'eau (t/h)

1,2, 1,5, 2,4, 3,3.6, 4,5,6,6.5, 8,10,12,15,18,20,22,25,30,35,40,45,50,55,60,65,75,85,100,120,150,180,200,240,270,300 ......

Cet équipement est un équipement continu de concentration, qui se compose de pompe à chaleur de vapeur de TVP, de tube de chauffage, de chambre d'évaporation, de condensateur, de pompe à vide, de pompe de circulation de décharge et de plate-forme d'opération. Il convient à la concentration dans la nourriture, pharmaceutique, chimique, la bio-ingénierie, l'ingénierie environnementale, la récupération liquide de rebut et d'autres industries. Cet équipement adopte la technologie de pompe à chaleur de TVR, afin d'économiser beaucoup d'énergie. Ajouter la pompe à chaleur de TVR peut économiser l'énergie, au moins équivalente à un plus d'effet, c.-à-d., la consommation de vapeur de l'effet quatre + du TVR est fondamentalement identique que celle de l'effet cinq.

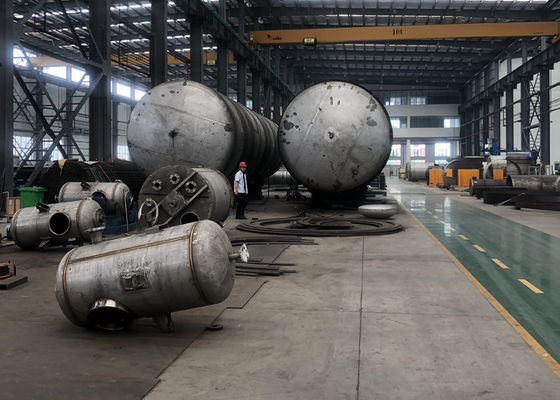

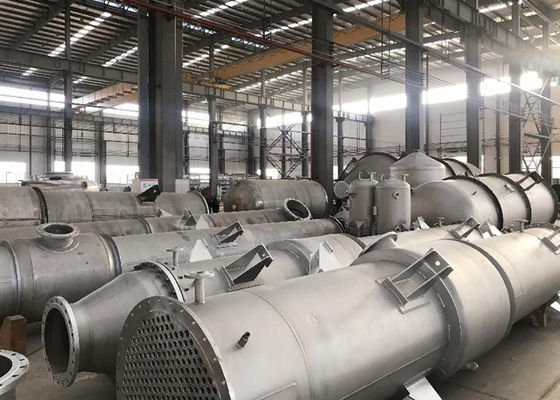

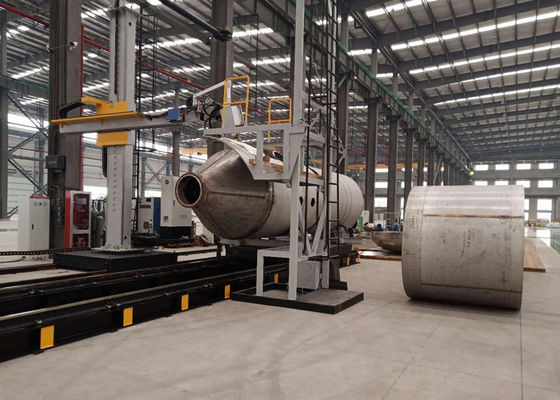

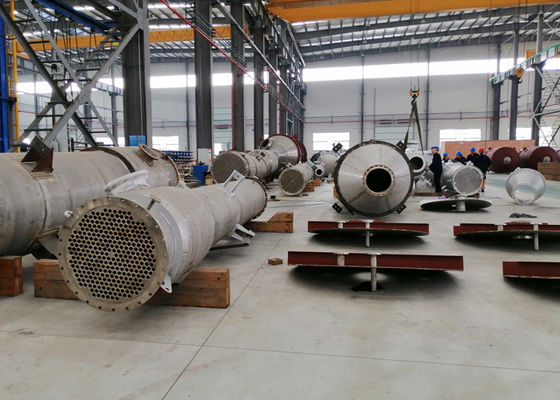

Installation de production et d'acompte
