Evaporation à effets multiples

L'évaporation à effet multiple reste l'une des méthodes les plus utilisées pour la concentration de solutions aqueuses.

Le principal facteur qui influence l'économie d'un système d'évaporation est le nombre d'effets.

En augmentant le nombre d'effets, nous pouvons augmenter l'économie d'un système d'évaporation.

Le premier effet d'un évaporateur à effet multiple est l'effet auquel la vapeur brute est alimentée.

Les vapeurs obtenues à partir du premier effet agissent comme moyen de chauffage pour un autre effet.

Le TVR ou MVR est utilisé dans les évaporateurs à effet multiple pour utiliser les vapeurs mortes.

Pour un évaporateur, la température d'ébullition maximale est de 80 °C au premier stade et de 40 °C au dernier.

Processus des matériaux

(1) La matière première est livrée au préchauffage primaire avant par la pompe d'alimentation à travers le débitmètre électromagnétique,et pénètre ensuite dans le haut du chauffage à effet primaire par le distributeur de liquide pour l'évaporation et la concentration primaires du film de chute;

(2) The first effect concentrated liquid is transported to the top distributor of the second effect heater by the first effect bottom material circulating pump for secondary falling film evaporation concentration.

(3) The second effect concentrated liquid is transported to the top distributor of the third effect heater by the second effect bottom material circulating pump for third times of falling film evaporation concentration;

(4) troisième effet décharge liquide concentrée, selon la détection en ligne de l'hydromètre, détection en temps réel de la concentration de matériau,si la concentration du matériau atteint les exigences fixées, il sera interconnecté avec la vanne de décharge pour ouvrir la vanne de décharge et transporter le matériau vers le réservoir du produit fini, sinon,Il ouvrira la vanne de circulation du matériau pour faire le recyclage du matériau dans l'évaporateur à nouveau pour la réévaporation.

Processus à la vapeur

La vapeur brute entre dans le chauffe-eau à effet primaire pour chauffer la concentration d'évaporation: la vapeur secondaire générée par l'effet primaire chauffe l'effet secondaire, et ainsi de suite.La vapeur secondaire générée par le troisième effet entre dans le condensateur final pour le refroidissement par condensation, et l'eau de condensation est déchargée par la pompe à condensation.

Processus de condensation

L'eau de condensation produite par le préchauffage des matériaux par l'effet primaire à travers le tuyau de transfert d'eau au fond de la coque, afin d'économiser la consommation de vapeur brute;

L'eau condensée produite par l'effet secondaire et le troisième effet est déchargée par la pompe à condensat, et la décharge a atteint zéro pollution.Le gaz non condensé est relié au condensateur final par le tuyau de gaz non condensé et déchargé par la pompe à vide.

Caractéristique

1Capacité d'évaporation: de 500 kg/h à 80 T/h
2- Matériau: acier inoxydable 304 ou acier inoxydable 316L;
3. procédé complètement fermé, évaporation rapide et à basse température;
4. Les tuyaux à l'intérieur sont des tuyaux sanitaires sans couture de polissage de miroir, de sorte que le matériau n'est pas facile à coller sur le tuyau.
5Faible consommation de vapeur: 1 kg de vapeur peut évaporer 3,5 à 4 kg d'eau;
6- basse température d'évaporation: une partie de la vapeur secondaire peut être inhalée dans le chauffe-eau à effet unique par pompe à pression chaude à pulvérisation.Cela utiliserait pleinement la chaleur et la température d'évaporation est faible.
7- Grand ratio de concentration: adopter l'évaporation par chute de film, ce qui rend le liquide de matériau avec une plus grande viscosité facile à circuler et à s'évaporer, difficile à dimensionner, temps de concentration court,le rapport de concentration peut atteindre 1:5.
8. Cet équipement peut réaliser la production automatique, la gestion du système intellectuel, qui est conforme à la norme GMP.
9. peut être conçu dans différents procédés technologiques en fonction des différentes caractéristiques des matériaux et des exigences des différents utilisateurs.

Spécifications et paramètres techniques typiques de l'évaporateur à pellicule de chute à trois effets:

Tableau des principes de travail

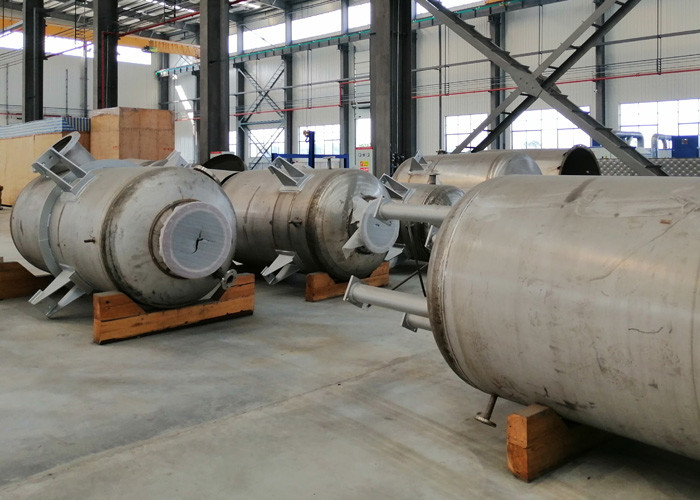

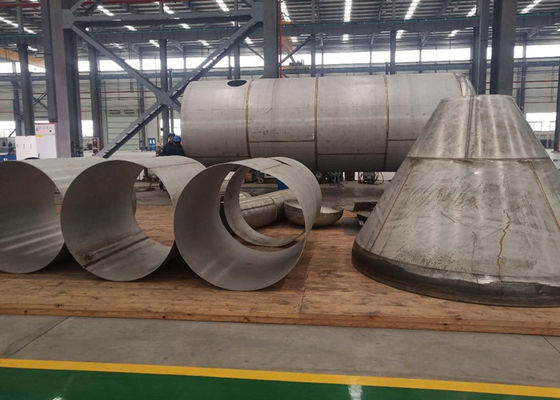

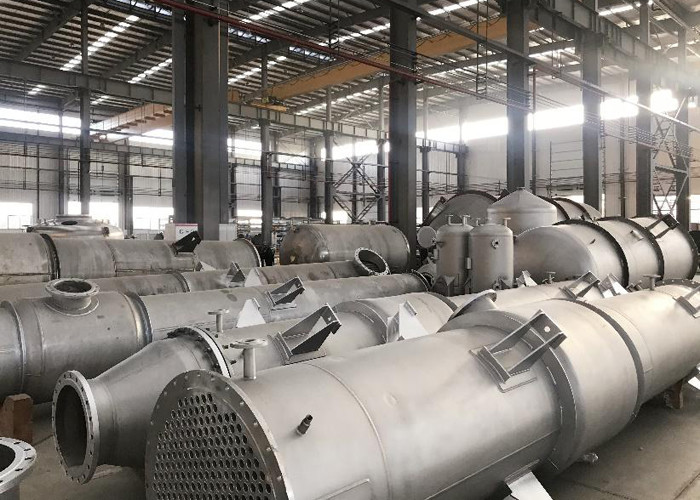

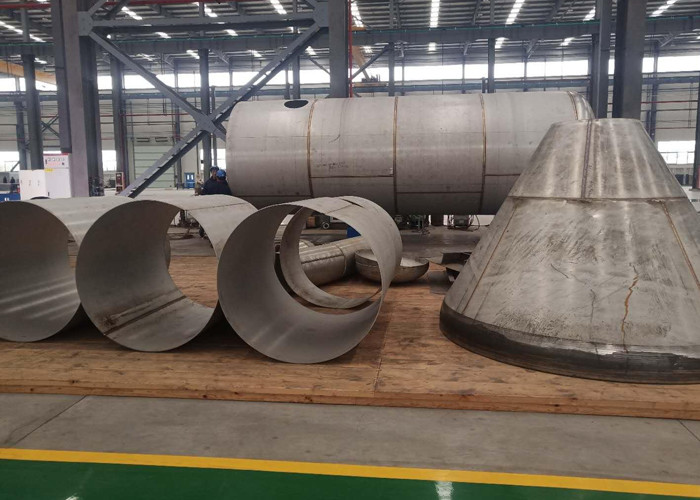

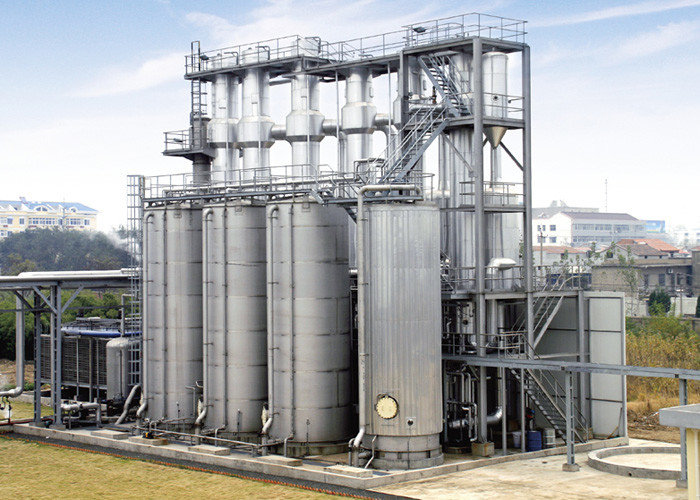

Site de l'atelier
