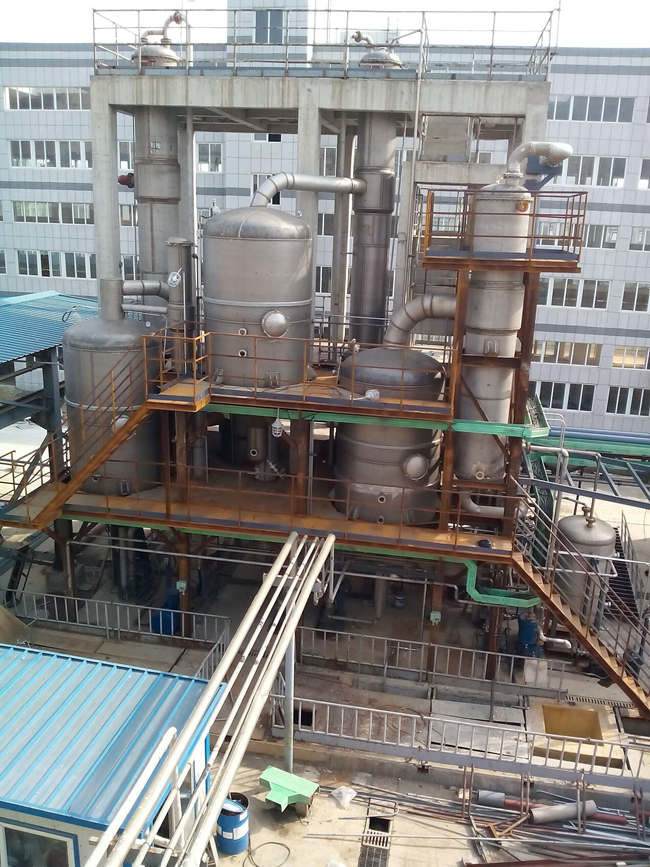

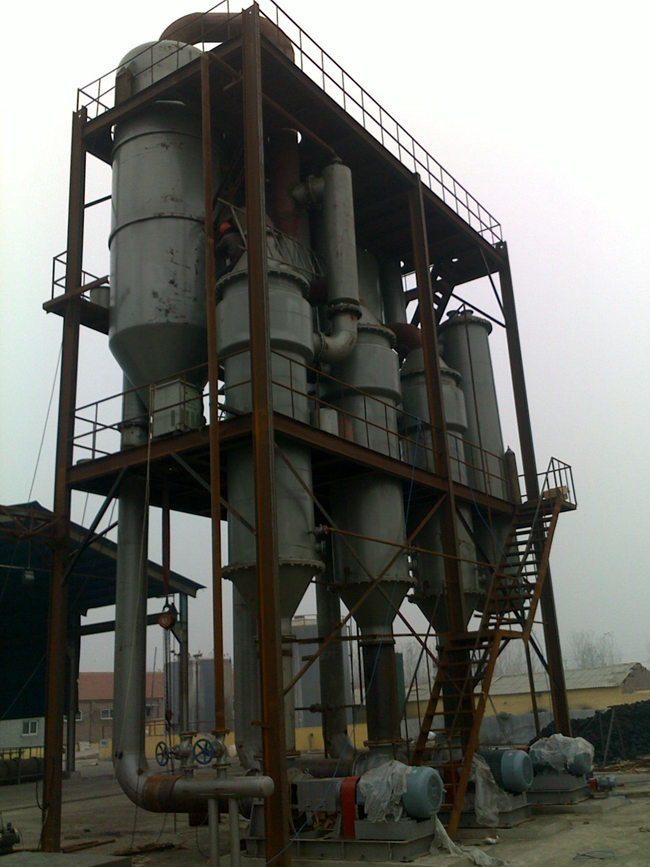

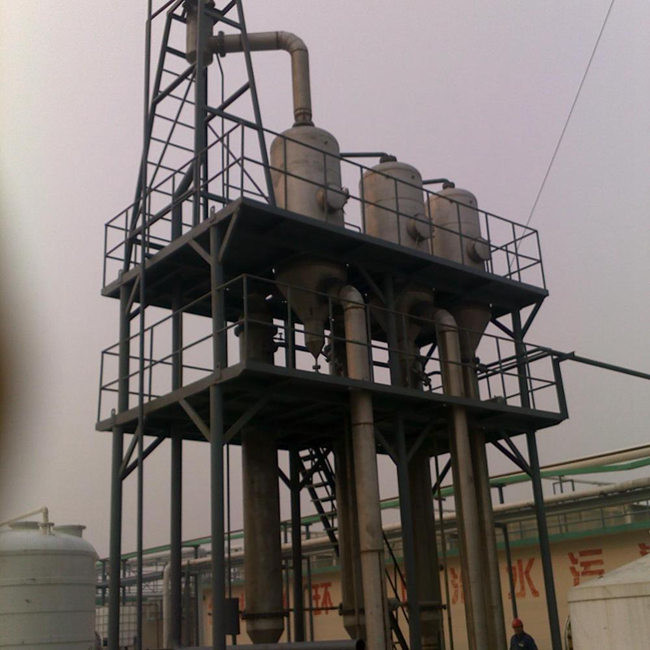

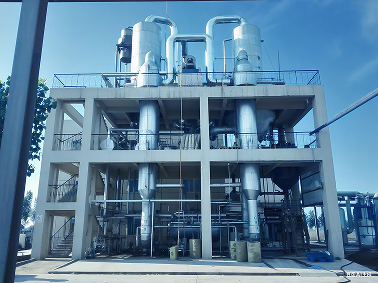

Système de Cristallisation par Évaporation à Triple Effet pour NaCl — Fournisseur Chinois
En tant que fabricant leader basé en Chine, Hanpu fournit des systèmes clés en main de cristallisation sous vide et évaporation à film tombant à triple effet conçus pour la récupération et le raffinage du chlorure de sodium (NaCl) à partir de saumures. Notre solution transforme la saumure saturée ou impure en cristaux de NaCl >99,5–99,9% avec une excellente économie de vapeur, une qualité stable et un fonctionnement entièrement automatisé.
Conçu pour l'Efficacité Énergétique
Trois effets en cascade réutilisent la chaleur latente. Économie de vapeur typique : 1 kg de vapeur évapore 3,5–4,0 kg d'eau (avec des options TVR/MVR pour des économies supplémentaires).
Contrôle de Processus Axé sur le NaCl
La densité/conductivité en ligne, la régulation du vide et le recyclage de la liqueur mère permettent d'obtenir une taille et une pureté de cristaux précises pour le sel de table ou l'alimentation des cellules chlore-alcali.
Hygiénique, Facile à Entretenir
Les tubes sans soudure polis miroir minimisent l'encrassement et facilitent le NEP ; le temps de séjour court protège la blancheur du produit.
Flux de Processus — Triple Effet + Cristallisation sous Vide
- Alimentation et Préchauffage : La saumure brute est dosée à travers des préchauffeurs vers le réchauffeur du 1er effet.
- Effet 1 → Effet 2 → Effet 3 : La vapeur vive chauffe l'Effet 1 ; sa vapeur chauffe l'Effet 2 ; la vapeur de l'Effet 2 chauffe l'Effet 3 sous une pression et une température plus basses.
- Contrôle de la Concentration : Les cibles de densité en ligne déclenchent le déchargement vers le cristalliseur ou le recyclage pour une nouvelle évaporation.
- Cristallisation sous Vide : La liqueur concentrée se vaporise/bout sous vide pour former des cristaux de NaCl purs ; une centrifugeuse ou un filtre sépare les cristaux et la liqueur mère.
- Condensation et Utilités : La vapeur finale se condense dans le condenseur ; le condensat propre est récupéré. Les gaz non condensables sont éliminés via une pompe à vide.

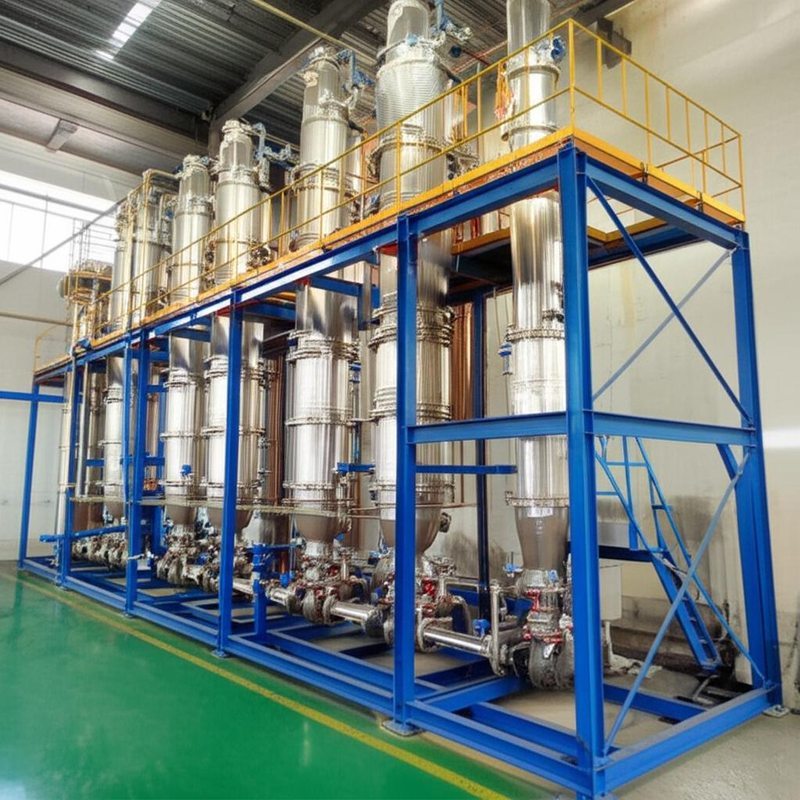

Structure du Système
Trois effets (réchauffeurs et séparateurs), préchauffeurs, cristalliseur sous vide avec pompe de circulation, condenseur et ensemble de vide, pompes d'alimentation/de circulation/de décharge/de condensat, centrifugeuse (en option), skid NEP, API/IHM avec historien et instrumentation complète (T/P/niveau/débit/vide/conductivité).
Spécifications Typiques d'un Système à Film Tombant à Triple Effet — Exemples
| Paramètre |
Unité |
Valeur (Exemple) |
| Capacité d'évaporation |
kg/h |
3 000 – 50 000 |
| Consommation de vapeur brute |
kg/h |
~900 à un régime de 3 000 kg/h (≈30 % d'un effet unique) |
| Température d'évaporation (1er / 2e / 3e) |
°C |
≈99 / 76 / 53 (vide) |
| Pression de vapeur (1er effet) |
MPa (abs) |
0,6 – 1,0 |
| Matériaux de construction |
— |
SS304 / SS316L (Duplex/Ti sur demande) |
| Pureté des cristaux (NaCl) |
% |
>99,5–99,9 (selon le procédé) |
| Automatisation |
— |
API/IHM, contrôle des recettes, alarmes et verrouillages, enregistrement des données |
Applications
- Production de NaCl : Sel de table et alimentation des cellules chlore-alcali avec une taille de cristaux contrôlée.
- Raffinage de la Saumure et ZLD : Rejet de dessalement, saumure minière et effluents chimiques.
- Intégration : Compatible avec le prétraitement par osmose inverse/nanofiltration et les cristalliseurs à circulation forcée.
Flux de Travail de la Livraison
Alimentation et objectifs → Banc d'essai/pilote (en option) → Bilan de procédé et thermique → Ingénierie détaillée et fabrication → Installation et mise en service → Test de performance et formation → Support O&M avec pièces de rechange.
À propos de Hanpu
Hanpu est un fournisseur EPC professionnel de systèmes d'évaporation et de cristallisation en Chine. Nous nous concentrons sur les technologies à effets multiples et MVR économes en énergie pour les sels et les eaux usées industrielles. De l'analyse de faisabilité et d'investissement aux opérations à long terme, nous offrons un retour sur investissement prévisible, la sécurité et une qualité constante.
