Cristallisation évaporative de trois effets appliquée en chlorure de sodium d'industrie d'eaux usées de pesticide
Quel est JE système (d'évaporation à effets multiples) ?
Le système de vaporisateur à effets multiples est un système dans lequel des vaporisateurs multiples de simple-effet sont reliés en série pour réaliser l'évaporation continue. Puisque l'évaporation est un processus qui consomme un grand nombre de vapeur pour produire de la vapeur secondaire, afin d'utiliser pleinement la chaleur résiduelle de la vapeur, généralement la vapeur secondaire précédente est présentée dans le prochain effet comme source de chaleur. Ceci maximise l'efficacité d'utilisation d'énergie tout en assurant l'évaporation.
La sélection du nombre d'étapes du vaporisateur à effets multiples dépend de divers facteurs tels que les propriétés matérielles spécifiques, la concentration des matériaux entrants et sortants, la température, et le coût de consommation d'énergie. D'une façon générale, plus d'étapes auront comme conséquence la consommation inférieure de vapeur. Nous sommes également commis à fournir les vaporisateurs à effets multiples et les solutions appropriés pour différents matériaux.
Processus matériel
(1) la matière première est fournie au préchauffeur primaire avant par la pompe d'alimentation par le débitmètre électromagnétique, et puis écrit le dessus de l'appareil de chauffage d'effet primaire par le distributeur liquide pour l'évaporation et la concentration à couche descendante primaires ;
(2) le liquide concentré le premier par effet est transporté au distributeur supérieur du deuxième appareil de chauffage d'effet par la pompe de circulation du premier d'effet matériel du fond pour la concentration à couche descendante secondaire d'évaporation.
(3) le liquide concentré le deuxième par effet est transporté au distributeur supérieur du troisième appareil de chauffage d'effet par la pompe de circulation du deuxième d'effet matériel du fond pendant des temps de tiers de concentration à couche descendante d'évaporation ;
(4) décharge liquide concentrée par effet de tiers, selon la détection en ligne de l'hydromètre, détection en temps réel de la concentration matérielle, si la concentration matérielle atteint les conditions réglées, elle sera reliée ensemble avec la soupape de décharge pour ouvrir la soupape de décharge et transporter le matériel au réservoir de produit fini, autrement, elle ouvrira la valve matérielle de circulation pour transformer le matériel réutiliser en vaporisateur encore pour l'évaporation re.
Processus de vapeur
La vapeur crue entre dans l'appareil de chauffage d'effet primaire pour la concentration de chauffage d'évaporation : la vapeur secondaire produite par l'effet primaire chauffe l'effet secondaire, et ainsi de suite. La vapeur secondaire produite par le troisième effet entre dans le condensateur d'extrémité pour la condensation se refroidissant, et l'eau condensat est déchargée par la pompe condensat.
Processus condensat
L'eau condensat produite par l'effet primaire préchauffant les matériaux par le tuyau de transfert de l'eau au fond de la coquille, pour sauver la consommation de la vapeur crue ;
L'eau condensat produite par l'effet secondaire et de tiers est déchargée par la pompe condensat, et la décharge a atteint la pollution nulle. Le gaz non de condensation est relié au condensateur d'extrémité par le tuyau de gaz non de condensation et déchargé par la pompe à vide.
Paramètres techniques de vaporisateur à couche descendante
Type | Effet simple | Double effet | Effet trois |
Capacité évaporative (kg/h heures) | 300-2000 | 1200-4000 | 3600-15000 |
Densité matérielle de alimentation % | Selon le matériel | ||
Déchargez la densité matérielle % | Selon le matériel | ||
Pression de vapeur | 0.5-0.8 | ||
Consommation de vapeur/capacité évaporative (avec la pompe de pression de la chaleur) | 0,65 | 0,38 | 0,28 |
La température de évaporation | 45-90 | ||
La température de stérilisation | 90-110 | ||
Consommation d'eau de refroidissement/capacité évaporative (admission 20°C, débouché 40°C) | 28 | 11 | 8 |
Note : nous pouvons concevoir le produit fait sur commande accordant l'exigence de client. |
Dessin de principe de fonctionnement

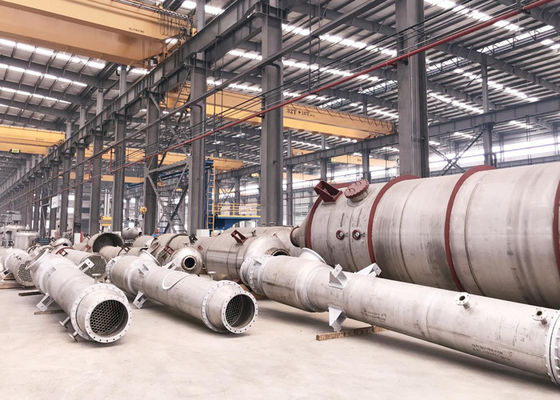

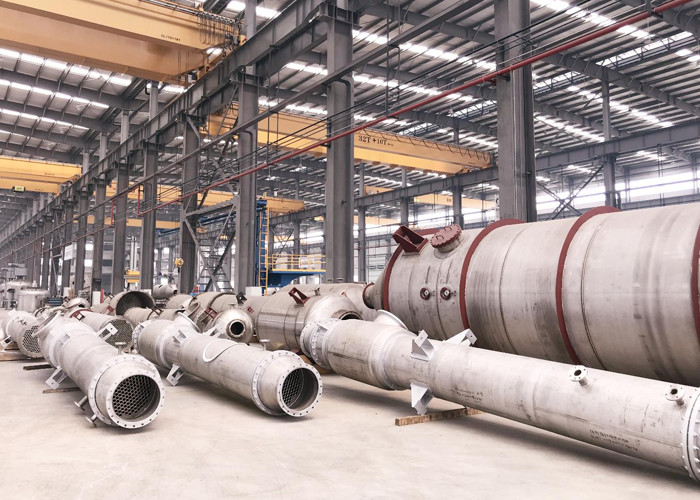

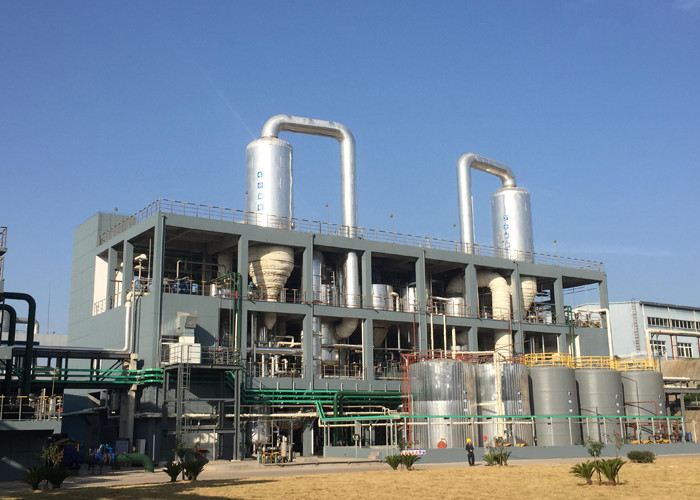

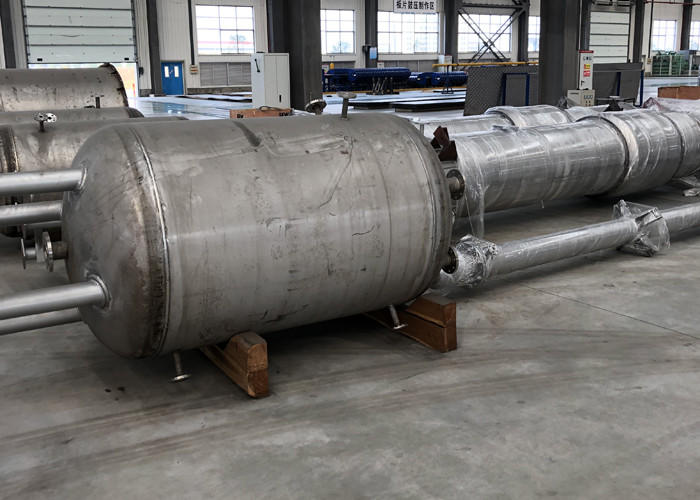

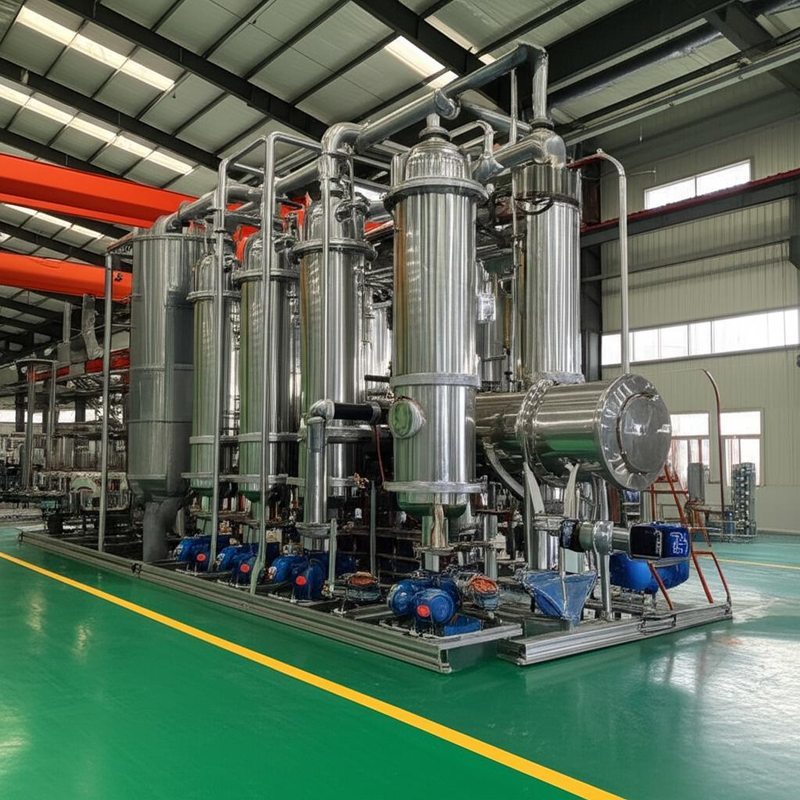

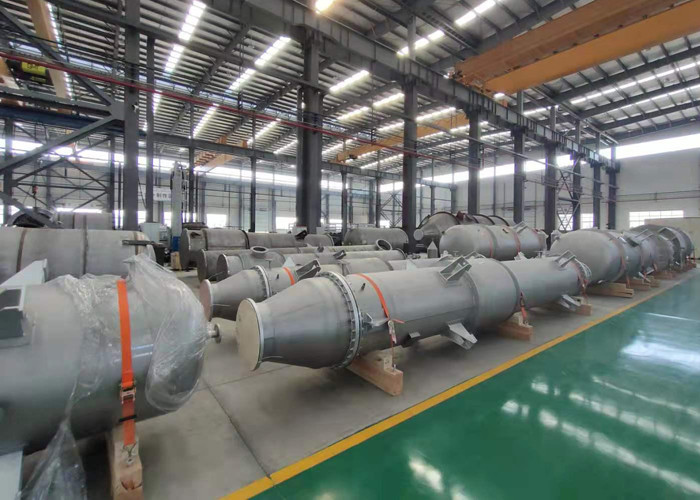

Notre site de capacité et de client de production
